3.4.10. Замена левого уплотнительного кольца вала с фланцем для автомобилей с блокировкой дифференциала

Снимите заднюю главную передачу

Закрепите универсальный инструмент VW 771 на левом валу с фланцем.

Рис. 3.169. Извлечение левого вала с фланцем

Извлеките левый вал с фланцем (рис. 3.169).

Рис. 3.170. Извлечение уплотнительного кольца

Снимите уплотнительное кольцо вала с фланцем с помощью универсального инструмента VW 771 и съемника VW 771/ 37 (рис. 3.170).

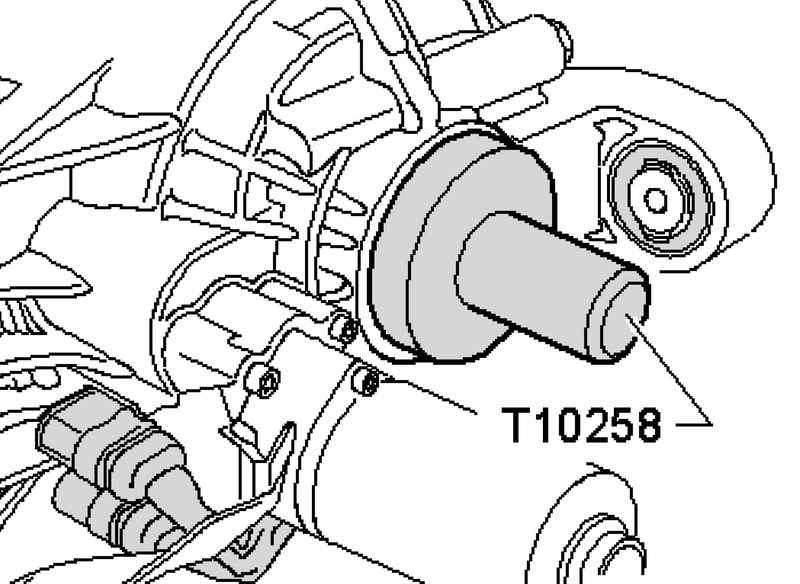

Рис. 3.172. Запрессовка уплотнительного кольца

Запрессуйте новое уплотнительное кольцо до упора (рис. 3.172).

Заполните пространство между рабочей и противопыльной кромками уплотнения наполовину пластичной смазкой G 052 128 A1.

Проверьте перед установкой пыльник вала с фланцем на наличие повреждений. При необходимости – замените пыльник

Рис. 3.161. Извлечение упорного кольца: B – защитная кромка

Старое упорное кольцо А извлеките с помощью клещей из канавки вала с фланцем (рис. 3.161).

Новое упорное кольцо не растягивайте, установите в канавку вала с фланцем.

Запрессуйте вал с фланцем с помощью пластиковой киянки.

Установите заднюю главную передачу

Проверьте уровень трансмиссионного масла в задней главной передаче.
