4.2.7. Снятие и установка датчика уровня кузова G78/G289 на автомобилях с амортизационными стойками

Чтобы снять датчик уровня кузова, необходимо демонтировать амортизационную стойку и опорный кронштейн.

Снимите амортизационную стойку.

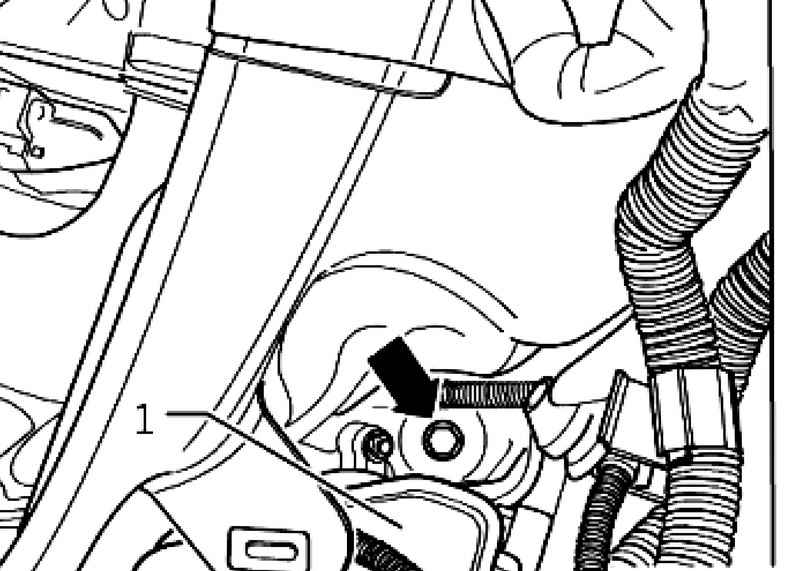

Рис. 4.70. Крепежный болт

Открутите болт под бачком тормозной жидкости 1 (рис. 4.70).

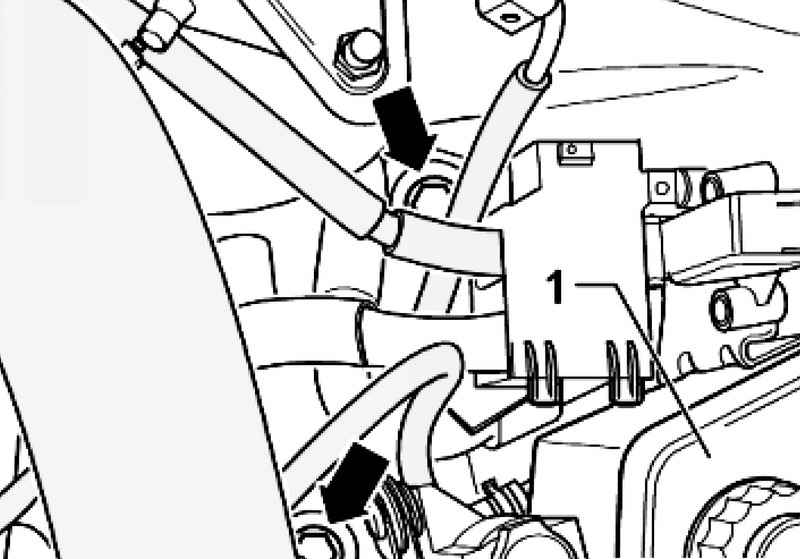

Рис. 4.71. Крепежные болты

Открутите болты под бачком с маслом для гидравлической системы 1 (рис. 4.71).

Разблокируйте и снимите штекер блока управления двигателя 2.

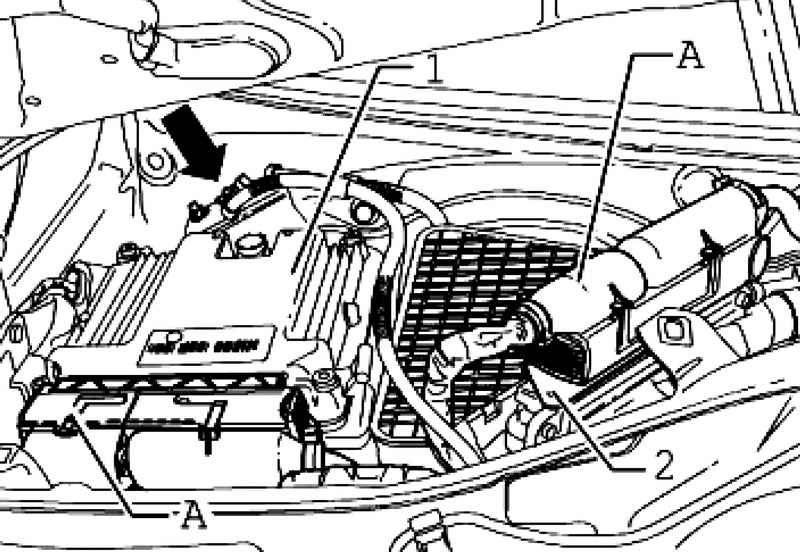

Рис. 4.72. Крепление блока управления

Извлеките блок управления (рис. 4.72).

Снимите крепление блока управления двигателя 2.

Теперь есть доступ к болтам опорного кронштейна (3 шт.).

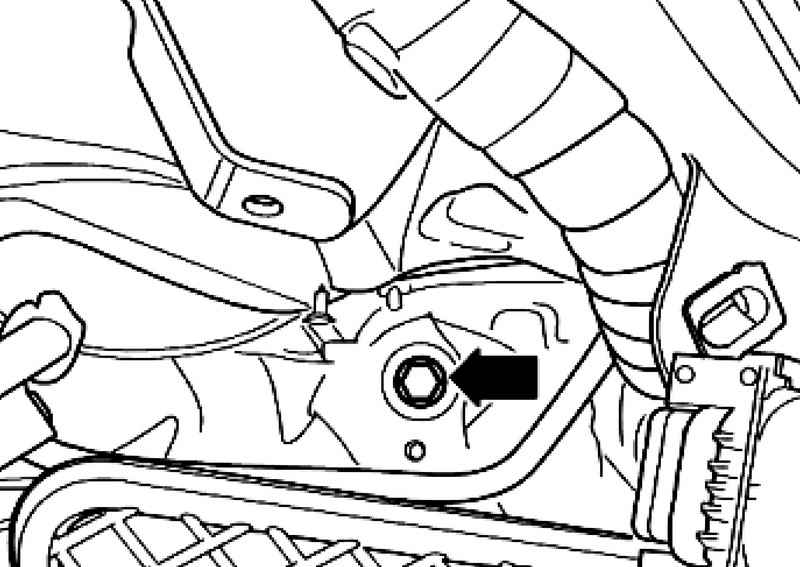

Рис. 4.73. Болт крепления

Открутите болт (рис. 4.73).

Извлеките опорный кронштейн.

Снимите датчик уровня кузова с верхнего поперечного рычага и открутите от опорного кронштейна.

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

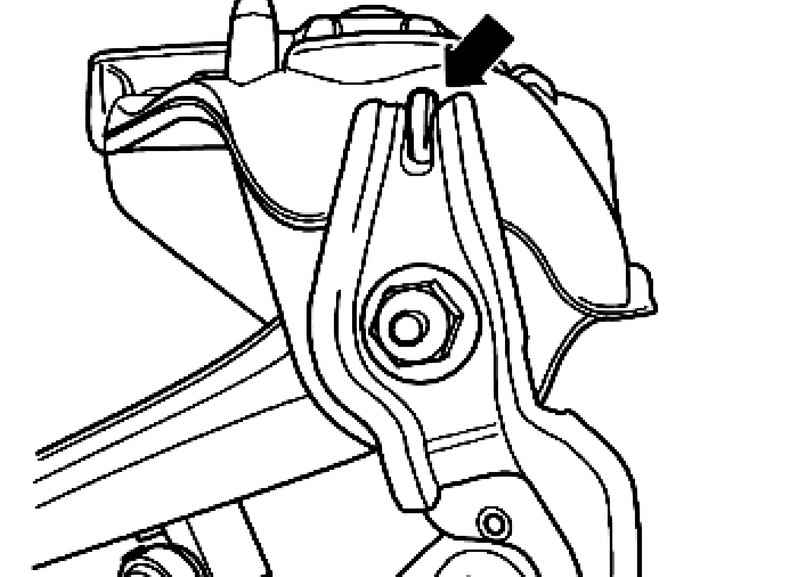

Рис. 4.74. Выступ крепления датчика

Выступ крепления датчика уровня кузова должен прилегать к опорному кронштейну (рис. 4.74).

Установите опорный кронштейн.

Установите амортизационную стойку.
