4.3.4. Опора колеса

ПРИМЕЧАНИЕ
Если заменялись детали с резинометаллическими опорами или ослаблялись болты и гайки на этих деталях, то перед их затяжкой опору соответствующего колеса необходимо привести в положение, когда на нее действует собственная масса автомобиля.

Компоненты опоры колеса

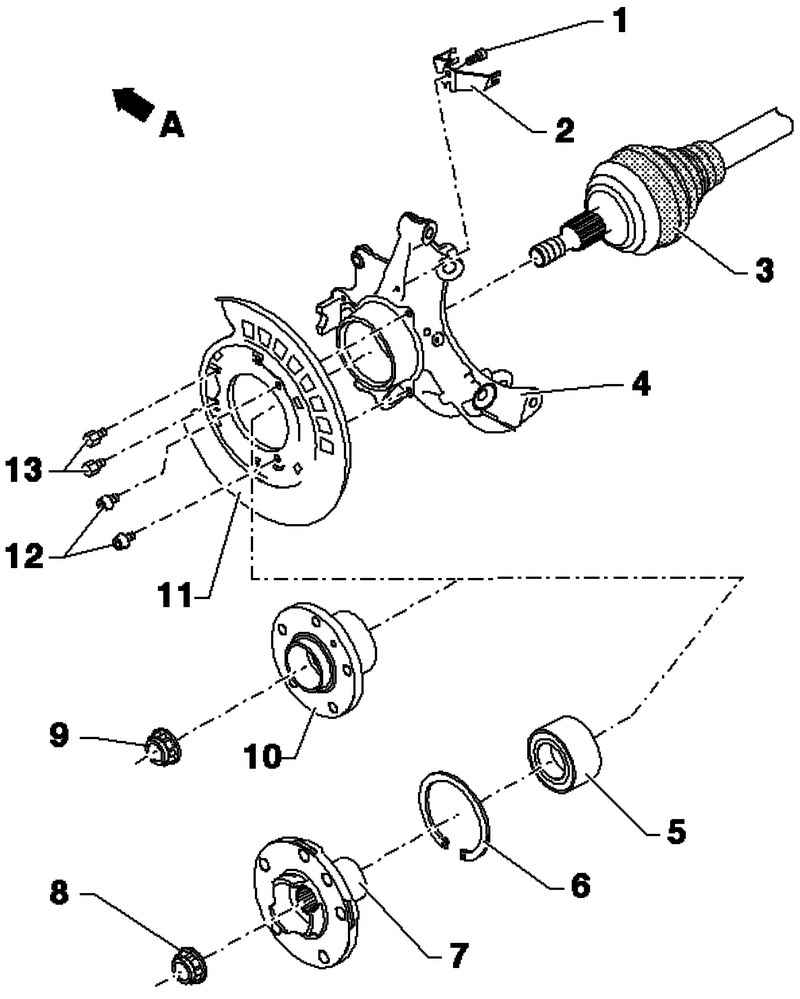

Рис. 4.90. Компоненты опоры колеса: 1 – винт с внутренним шестигранником; 2 – держатель; 3 – приводной вал; 4 – корпус подшипника ступицы колеса; 5 – подшипник ступицы колеса; 6 – стопорное кольцо; 7 – ступица колеса; 8 – самоконтрящаяся гайка; 9 – самоконтрящаяся гайка; 10 – ступица колеса с подшипником; 11 – щиток; 12 – винт с внутренним шестигранником; 13 – болт с шестигранной головкой



Стрелка A указывает направление движения.
