6.1.17. Ремонт тормозов задних колес, тормозной суппорт FN 44

ПРИМЕЧАНИЕ
Для откачивания тормозной жидкости из бачка используйте устройство для наполнения и прокачки тормозной системы VAS 5234 или устройство для наполнения и прокачки тормозной системы – V.A.G 1869/ 4.
Перед демонтажом тормозного суппорта или отсоединением тормозного шланга установите упор педали тормоза V.A.G 1869/ 2 (при этом снизьте давление).


Компоненты заднего тормоза

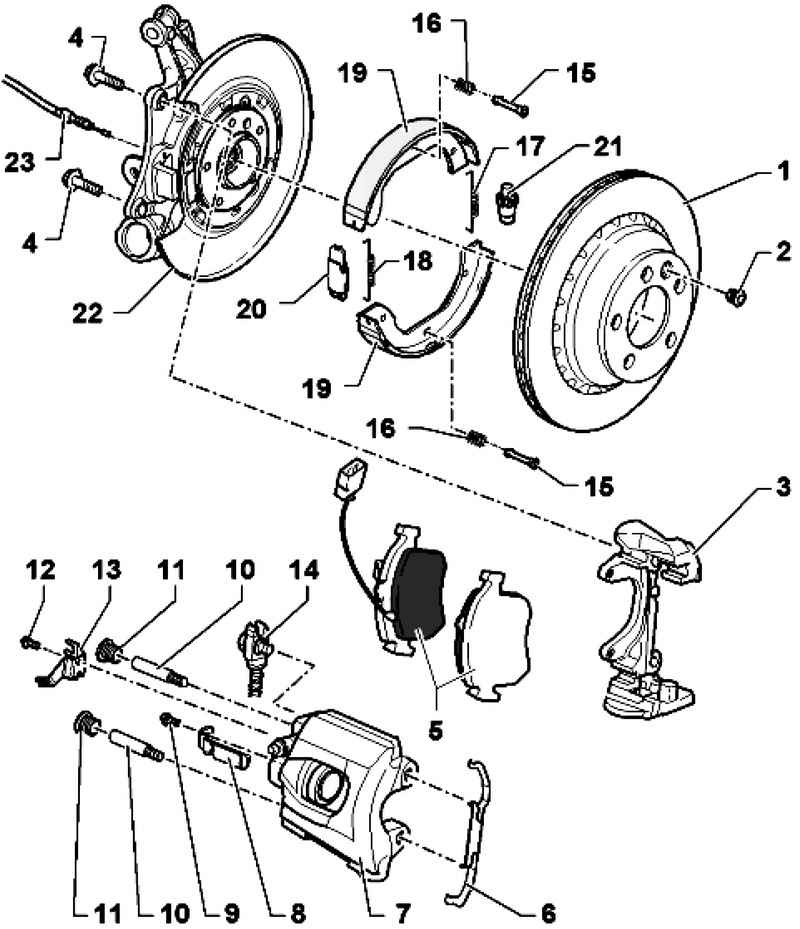

Рис. 6.41. Компоненты заднего тормоза: 1 – тормозной диск/тормозной барабан; 2 – установочный болт, 20 Н·м; 3 – скоба-держатель; 4 – болт с шестигранной головкой, 200 Н·м; 5 – тормозные колодки; 6 – удерживающая пружина; 7 – тормозной суппорт; 8 – держатель кабеля индикатора износа тормозных колодок; 9 – винт, 10 Н·м; 10 – направляющий болт, 30 Н·м; 11 – колпачок; 12 – болт с внутренним шестигранником, 8 Н·м; 13 – кронштейн; 14 – тормозной шланг со штуцером и полым винтом, 38 Н·м; 15 – стяжной штифт; 16 – нажимная пружина; 17 – отводная пружина; 18 – отводная пружина; 19 – тормозная колодка; 20 – распорный замок; 21 – регулировочная гайка; 22 – скоба-держатель; 23 – задний тормозной трос
