7.1.6. Отключение и подключение АКБ, автомобили с одной аккумуляторной батареей

Отключение АКБ
Слегка надавите облицовочную панель вниз и одновременно назад.

ПРИМЕЧАНИЕ
Для отключения АКБ должна быть деактивирована противоугонная сигнализация.
Откручиванием минусовой клеммы с аккумуляторной батареи (прекращение тока в цепи) – обезопасьте работы над электрооборудованием. Откручивать плюсовую клемму необходимо только для демонтажа аккумуляторной батареи.
Выключите зажигание и все электрические потребители, извлеките ключ зажигания.
Демонтаж облицовочных панелей под водительским сиденьем

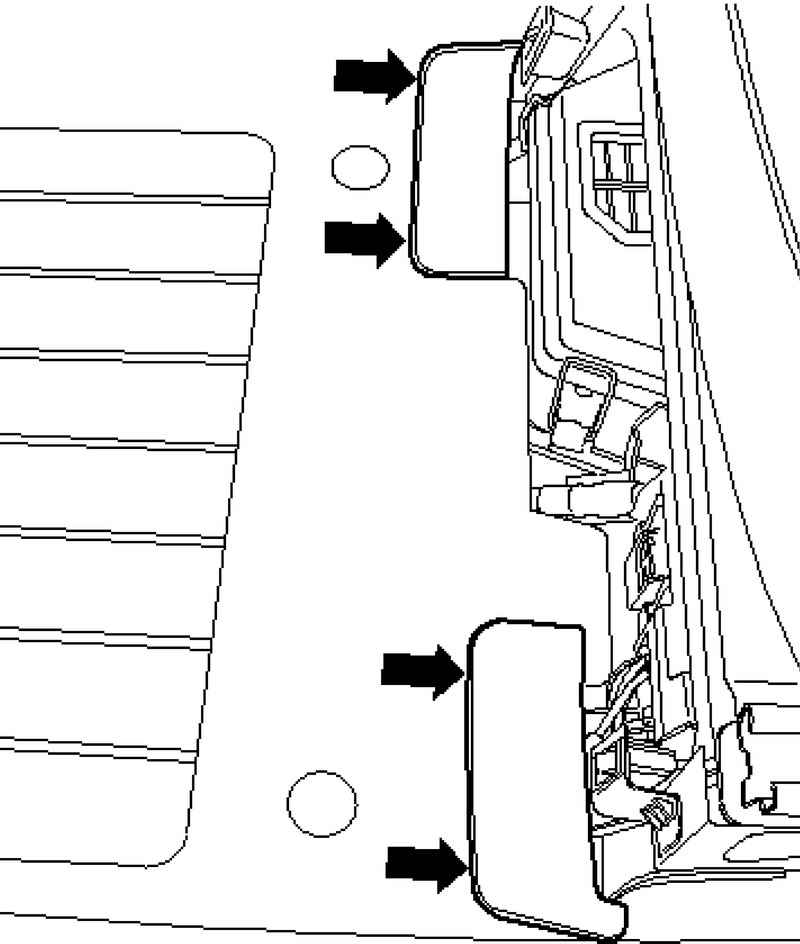

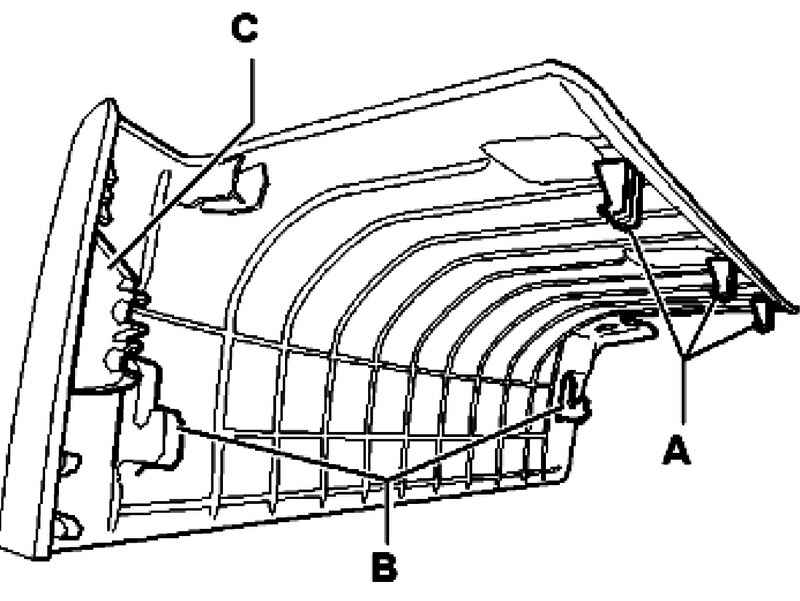

Фиксаторы облицовочной панели
Рис. 7.4. Фиксаторы облицовочной панели



ПРИМЕЧАНИЕ
Фиксаторы A цепляются за поперечную растяжку под сиденьем (рис. 7.4).

Удерживайте панель в этом положении и в области стопорных язычков A. Потяните ее вверх, чтобы освободите.
Фиксаторы B попадут в пазы в поперечной растяжке перед сиденьем. Разблокируйте их можно также, надавив вниз и потянув на себя.
Фиксаторы C держатся за боковую облицовочную панель сиденья, потянув на себя, их можно разблокировать.
Установите сиденье в заднее, верхнее положение.

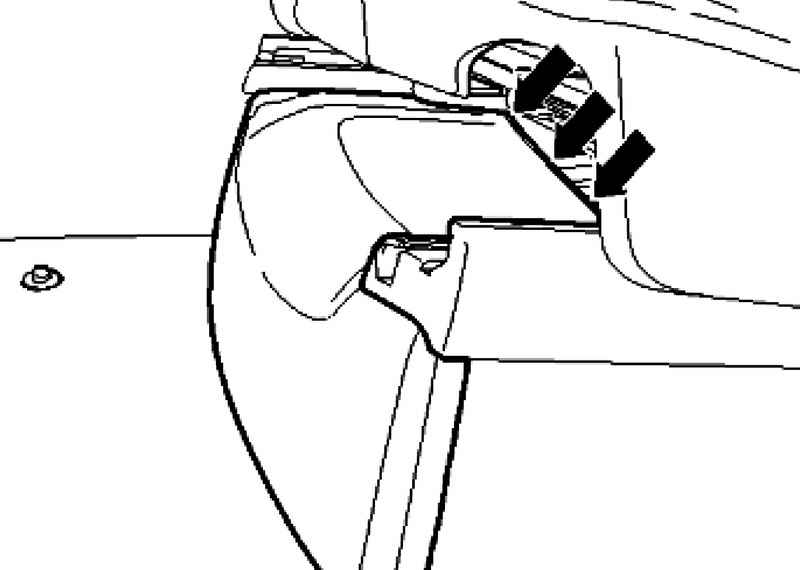

Разблокировка фиксаторов
Рис. 7.5. Разблокировка фиксаторов


Разблокируйте фиксаторы нажатием вниз и назад одновременно. В таком положении приподнимите облицовочную панель в области фиксаторов (рис. 7.5).
Надавите на облицовочную панель вниз и одновременно потяните ее на себя.

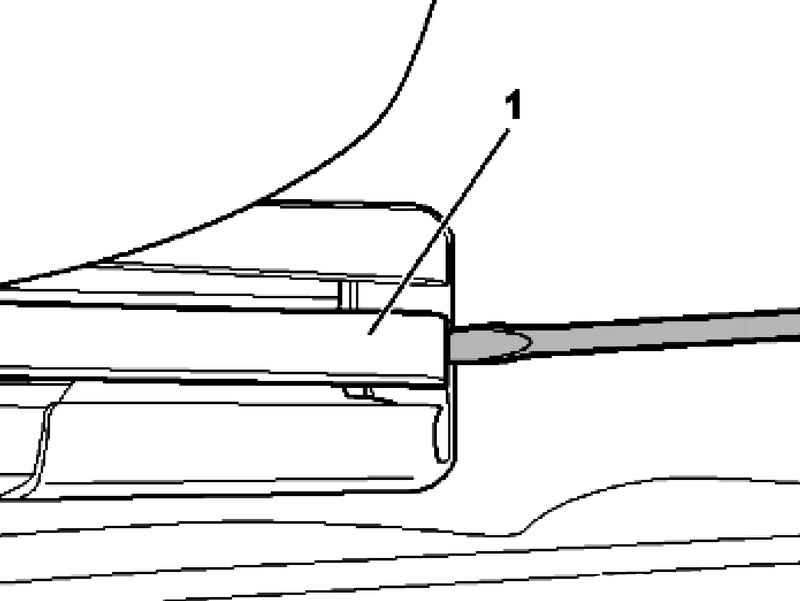

Поднятие передней панели
Рис. 7.6. Поднятие передней панели


Аккуратно приподнимите панель 1 с помощью отвертки из передней облицовочной панели оси регулировки сиденья (рис. 7.6).

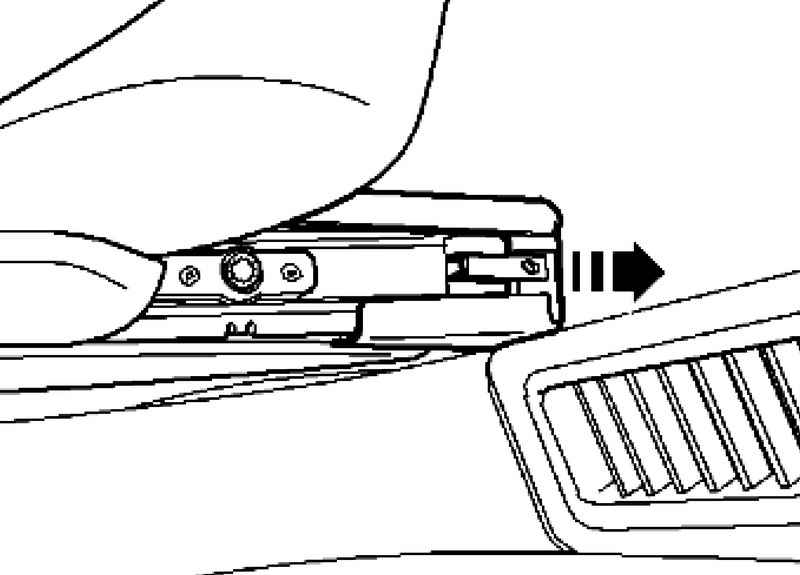

Снятие передней панели панели
Рис. 7.7. Снятие передней панели панели


Снимите переднюю панель оси регулировки сиденья с салазок сиденья (рис. 7.7).
Установите сиденье в переднее, верхнее положение.

ПРИМЕЧАНИЕ
Монтаж и демонтаж задних облицовочных панелей осей регулировки сиденья проводится одинаково на обоих сторонах.

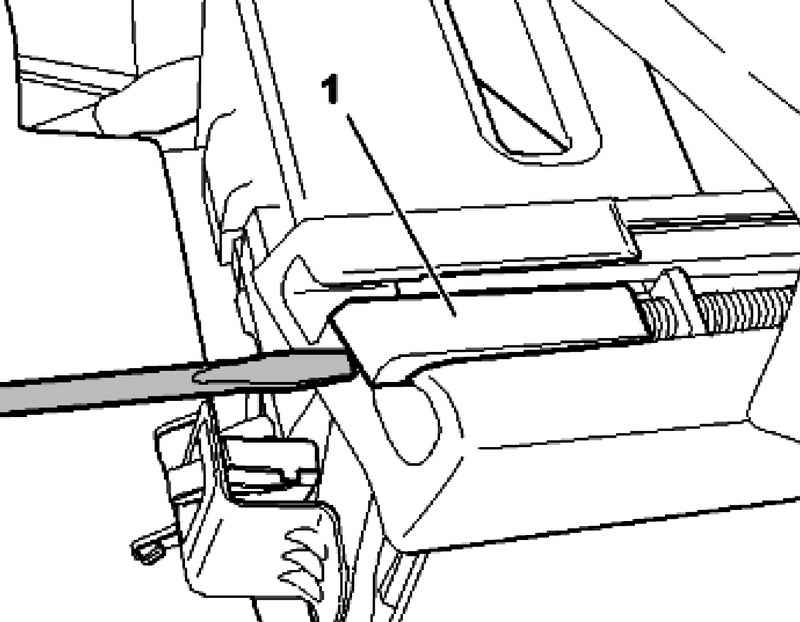

Поднятие задней панели
Рис. 7.8. Поднятие задней панели


Аккуратно приподнимите панель 1 с помощью отвертки из задней облицовочной панели оси регулировки сиденья (рис. 7.8).

Снятие задней панели
Рис. 7.9. Снятие задней панели


Снимите заднюю панель оси регулировки сиденья с салазок сиденья (рис. 7.9).
Освободите фиксаторы боковой облицовочной панели консоли сиденья при помощи отвертки и извлеките панель, потянув ее вверх.

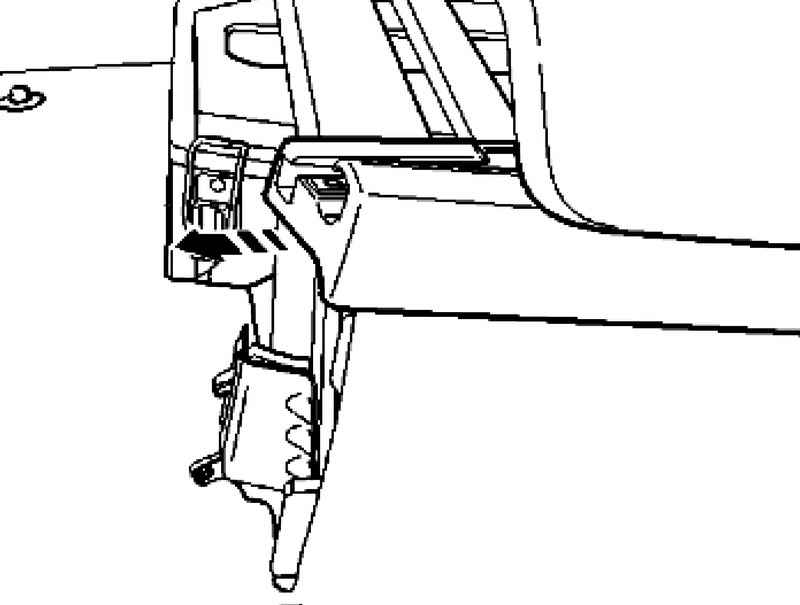

Разблокировка панели
Рис. 7.10. Разблокировка панели


Разблокируйте панели (рис. 7.10).

Крепежные болты

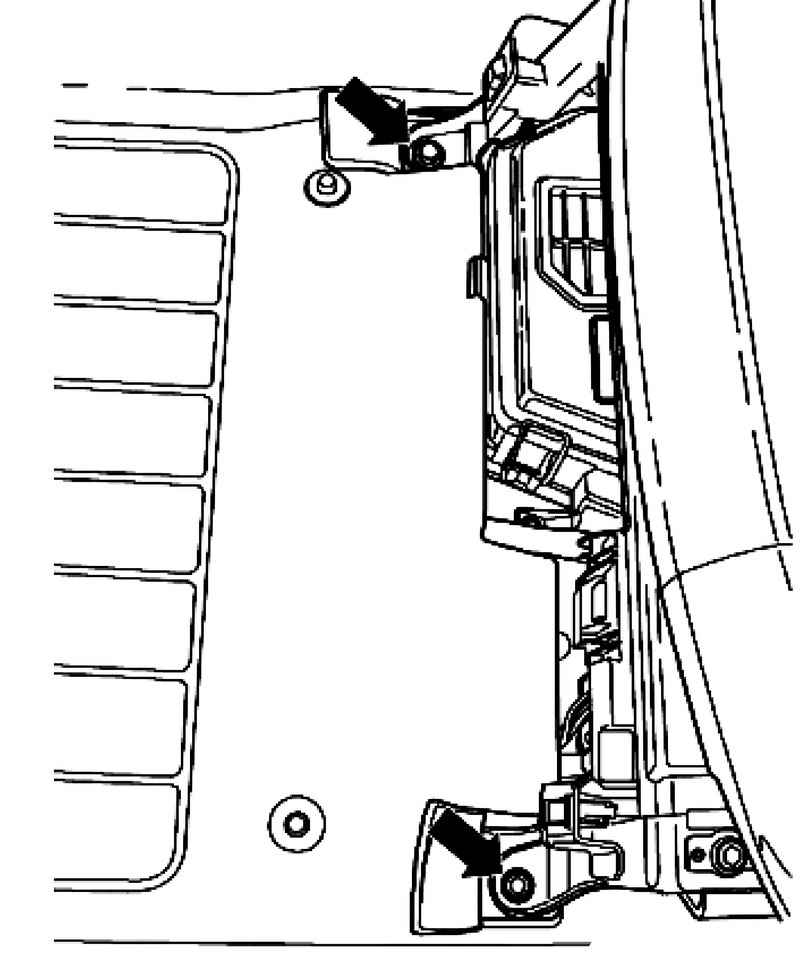

Рис. 7.11. Крепежные болты


Выкрутите крепежные болты (рис. 7.11).
Откиньте основание сиденья вместе с самим сиденьем назад.

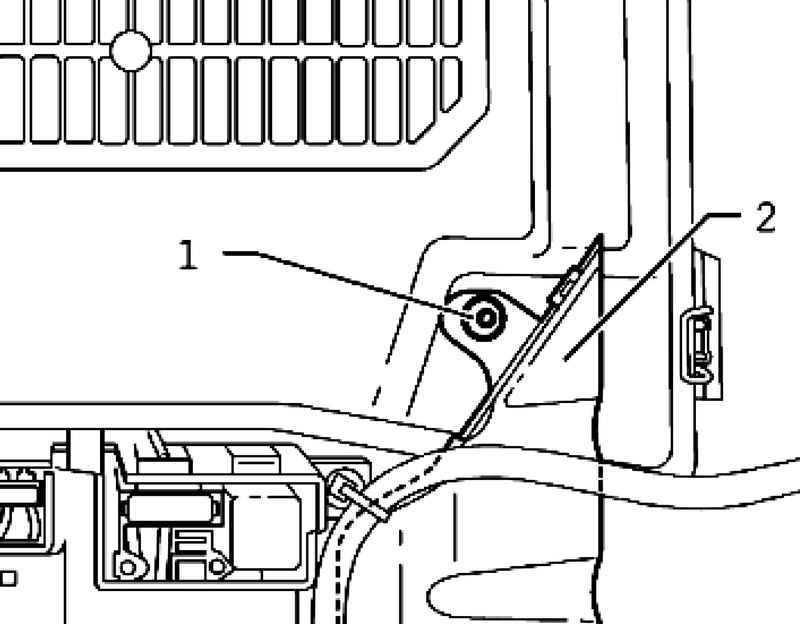

Болт крепления воздуховода
Рис. 7.12. Болт крепления воздуховода


Выкрутите болт 1 и удалите воздуховод 2 (рис. 7.12).

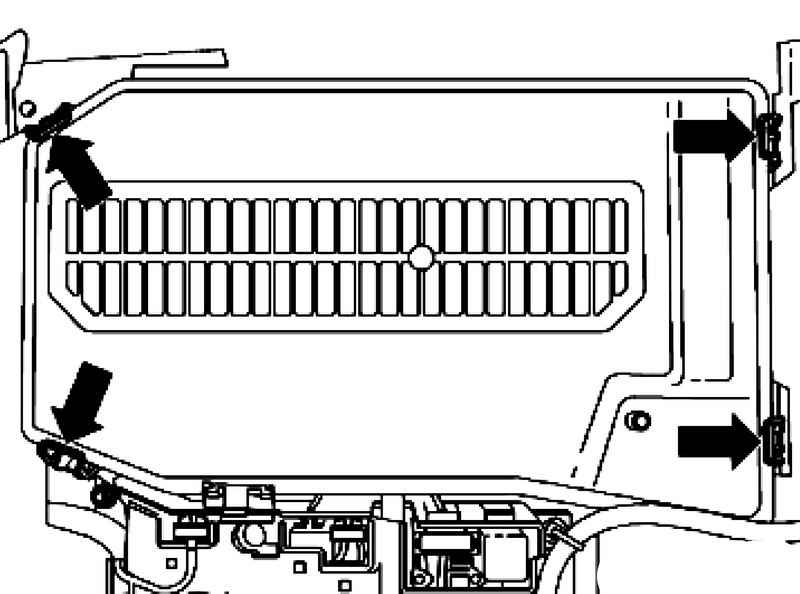

Замки-фиксаторы
Рис. 7.13. Замки-фиксаторы


Откройте замки-фиксаторы ящика АКБ стрелки и снимите крышку (рис. 7.13).
Открутите минусовую клемму и плюсовую клеммы от выводов АКБ.

Подключение АКБ
Наденьте плюсовую клемму на плюсовой вывод АКБ.

ВНИМАНИЕ
Одевайте полюсные клеммы рукой без усилия, чтобы не допустить повреждений корпуса аккумуляторной батареи.
Запрещается смазывать выводы аккумуляторной батареи.

Затяните крепежный винт плюсовой клеммы с предписанным моментом затяжки
Только после того, как была зафиксирована положительная клемма, можно надевать отрицательную клемму на соответствующий вывод аккумуляторной батареи.
Затяните крепежный винт минусовой клеммы с предписанным моментом затяжки.
Замените крепежные болты основания сиденья и закрутите их с предписанным моментом затяжки
