7.2.1. Снятие и установка стартера (6-цил. двигатель с впрыском 3,2 л и двигатель 3,6 л FSI, АКПП)

Снятие
Отсоедините АКБ.
Снимите шумоизоляцию.

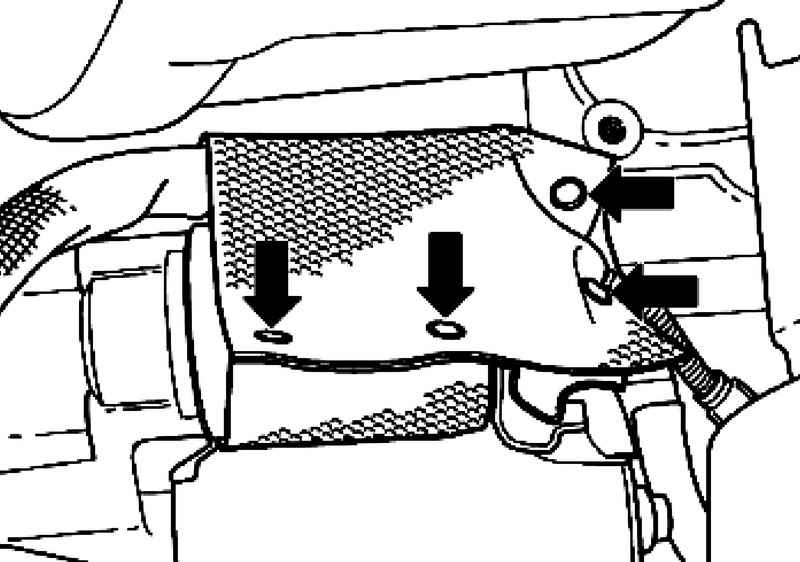

Теплоизоляция магнитного выключателя
Рис. 7.24. Теплоизоляция магнитного выключателя


Откройте кнопки и снимите теплоизоляцию магнитного выключателя (рис. 7.24).
Подденьте защитные заглушки крепежных гаек.

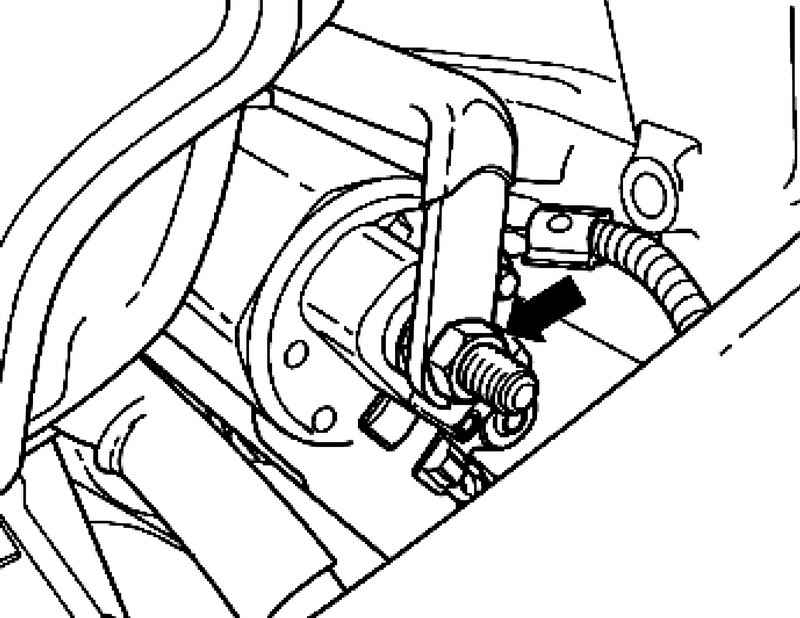

Крепежная гайка плюсового кабеля
Рис. 7.25. Крепежная гайка плюсового кабеля


Открутите крепежную гайку плюсового кабеля от электромагнитного выключателя стартера (рис. 7.25).

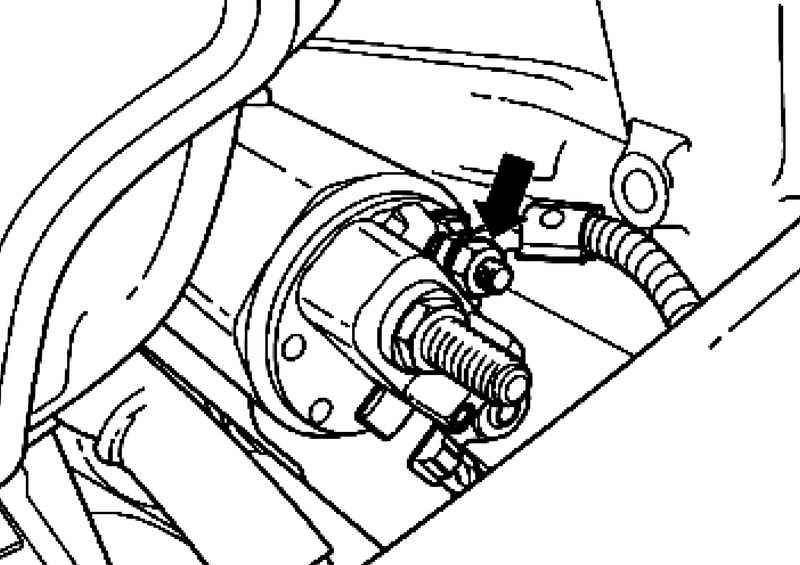

Крепежная гайка клеммы кабеля 50 электромагнитного выключателя стартера
Рис. 7.26. Крепежная гайка клеммы кабеля 50 электромагнитного выключателя стартера


Открутите крепежную гайку клеммы кабеля 50 от электромагнитного выключателя стартера (рис. 7.26).

ВНИМАНИЕ
Возможно перекручивание проводов с винтовым соединением.
Магнитный выключатель может быть поврежден.
При откручивании и закручивании положительного провода и клеммы провода 50 зафиксируйте гаечным ключом винтовое соединение с магнитным выключателем.

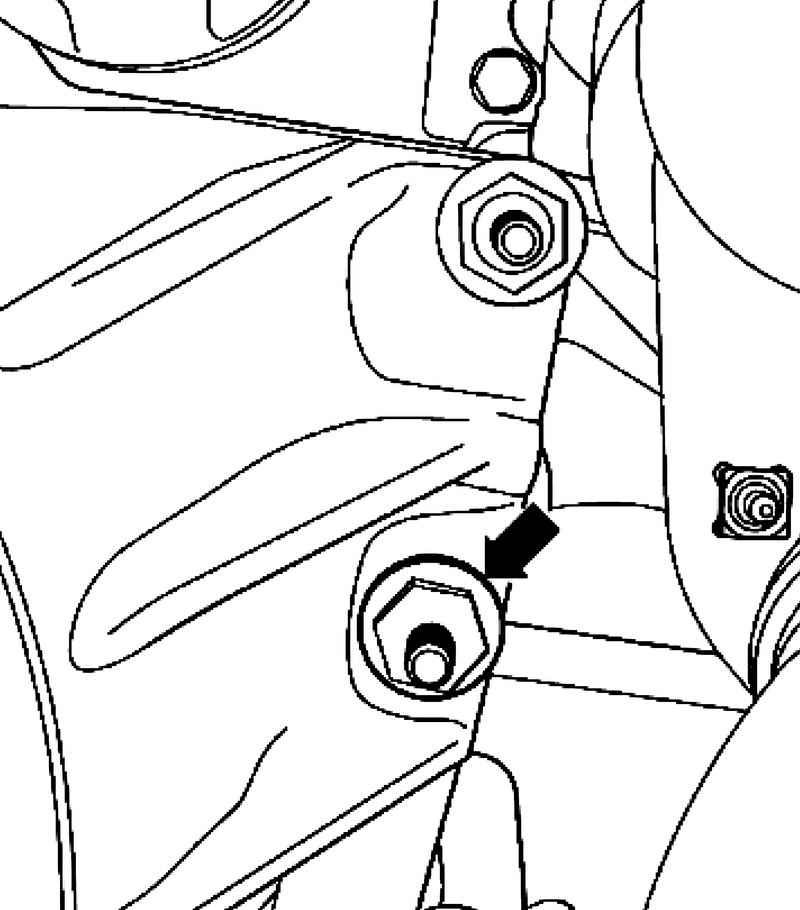

Крепежный болт стартера M12х60 на стороне двигателя
Рис. 7.27. Крепежный болт стартера M12х60 на стороне двигателя


Выкрутите нижний крепежный болт стартера M12х60 на стороне двигателя (рис. 7.27).

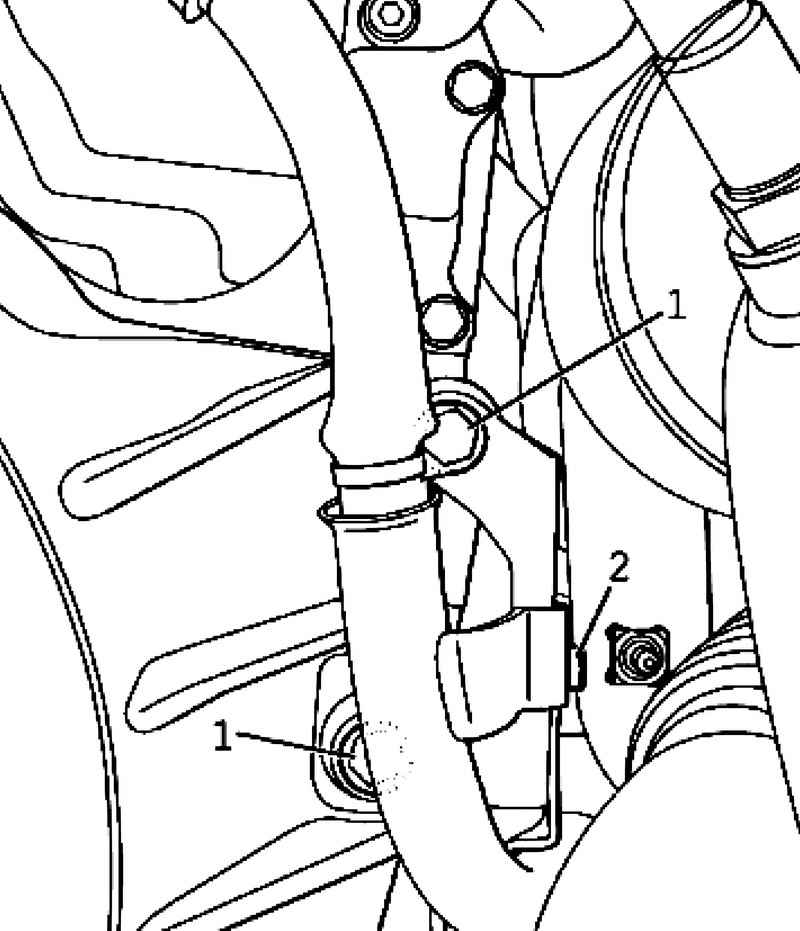

Крепежный болт держателя кабелей
Рис. 7.28. Крепежный болт держателя кабелей


Выкрутите крепежный болт 2 держателя кабелей и отложите кабель в сторону (рис. 7.28).
Открутите крепежные гайки 1.

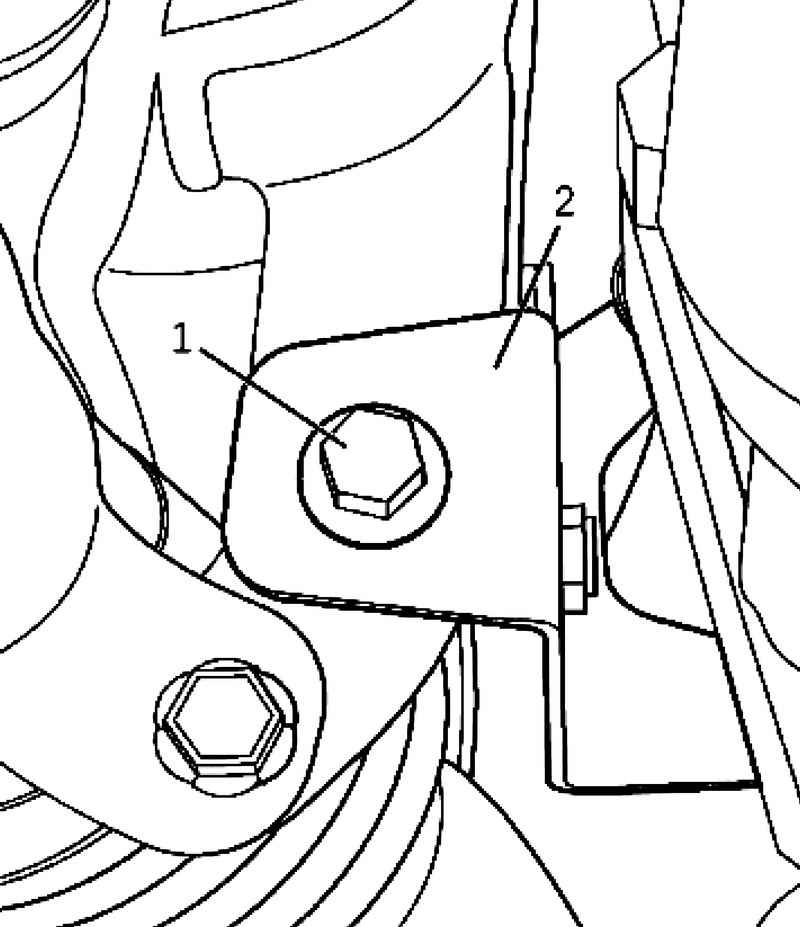

Крепежный болт держателя системы выпуска ОГ
Рис. 7.29. Крепежный болт держателя системы выпуска ОГ


Открутите со стороны двигателя крепежный болт 1 держателя системы выпуска ОГ 2 и снимите его (рис. 7.29).

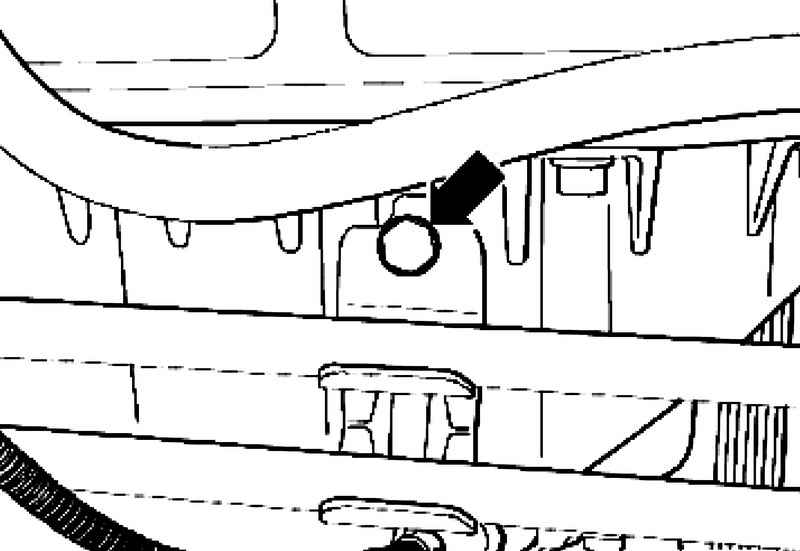

Крепежный болт трубок системы охлаждения на масляном поддоне двигателя
Рис. 7.30. Крепежный болт трубок системы охлаждения на масляном поддоне двигателя


Открутите крепежный болт трубок системы охлаждения на масляном поддоне двигателя (рис. 7.30).

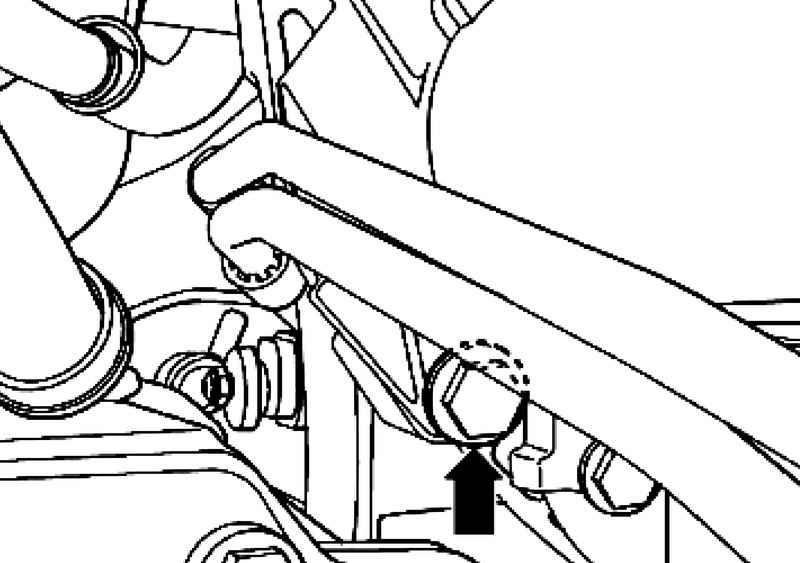

Верхний крепежный болт стартера на стороне коробки передач
Рис. 7.31. Верхний крепежный болт стартера на стороне коробки передач


Выкрутите верхний крепежный болт стартера на стороне коробки передач (рис. 7.31).
Извлеките стартер.

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанным моментом затяжки
