7.3.1. Снятие и установка комбинации приборов

Снятие

Извлечение панелей

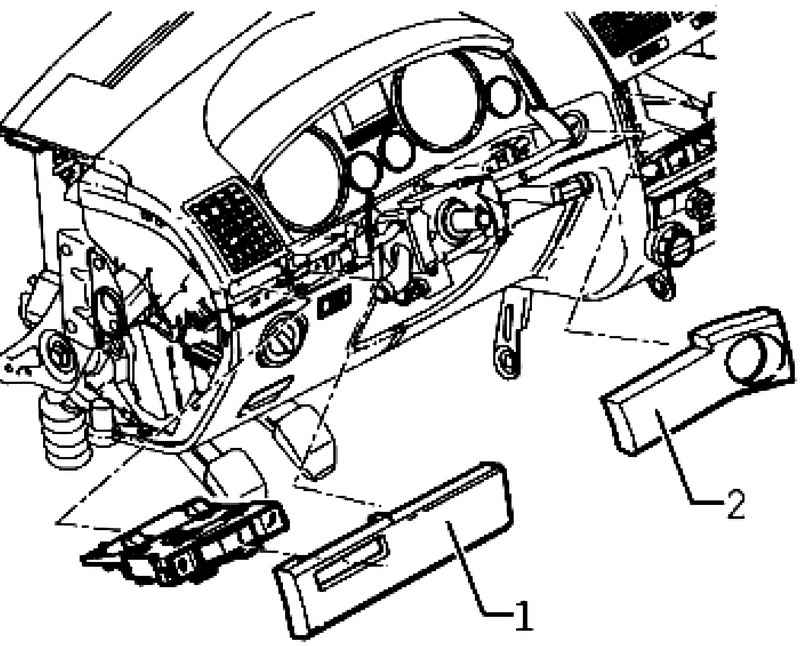

Рис. 7.69. Извлечение панелей


Подденьте и извлеките панели 1 и 2 с помощью клина T10039/ 1 из фиксаторов (рис. 7.69).

ПРИМЕЧАНИЕ
Снимать рулевое колесо не требуется. Однако для наглядности на следующих рисунках руль не изображен.
Рулевую колонку с электрической или механической регулировкой поставьте в самое нижнее положении и потяните на себя до упора.
Выключите зажигание и все электрические потребители, извлеките ключ зажигания.



Извлечение облицовочной панели

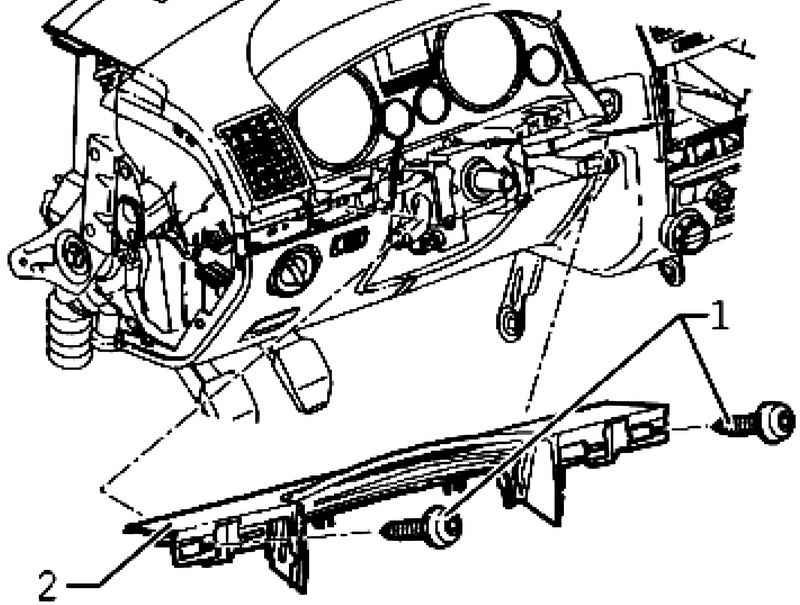

Рис. 7.70. Извлечение облицовочной панели


Выкрутите винты 1 верхней облицовочной панели рулевой колонки 2 и снимите панель (рис. 7.70).
Снимите козырек комбинации приборов.

Винты крепления держателя козырька комбинации приборов

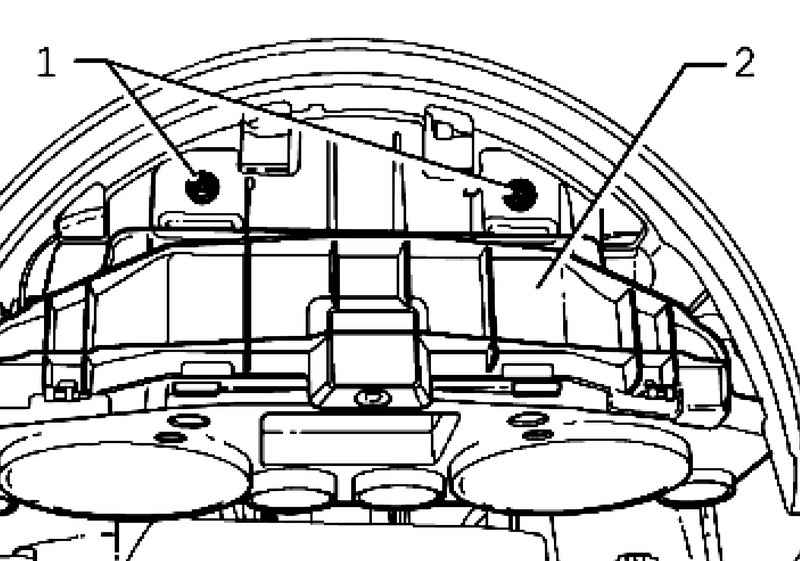

Рис. 7.71. Винты крепления держателя козырька комбинации приборов


Выкрутите винты 1 держателя козырька комбинации приборов 2 (рис. 7.71).

Верхние болты

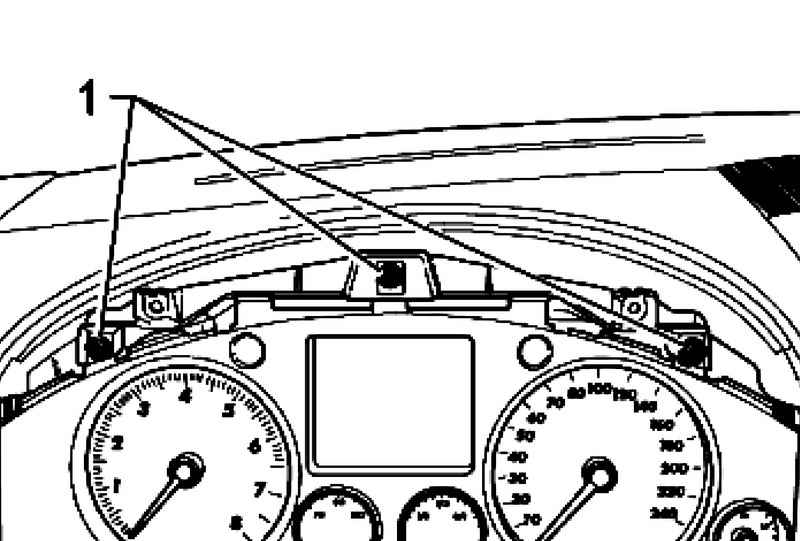

Рис. 7.72. Верхние болты


Выкрутите болты 1 (рис. 7.72).
Снимите держатель козырька комбинации приборов, потянув его вверх.

Штекерные соединения

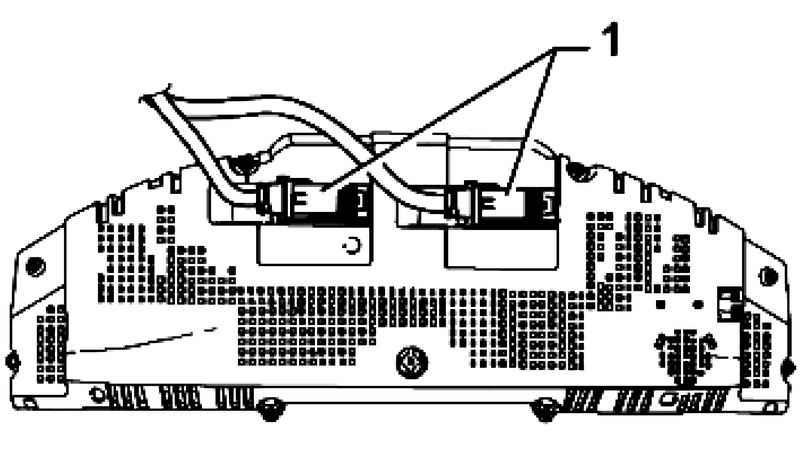

Рис. 7.73. Штекерные соединения


Извлеките комбинацию приборов и отсоедините штекерные соединения 1 на обратной стороне комбинации приборов (рис. 7.73).

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Установите комбинацию приборов в гнездо на передней панели и подсоедините разъёмы.
Установите держатель козырька комбинации приборов.
После установки проверьте работу функций комбинации приборов.

Описание задней стороны комбинации приборов

Задняя сторона комбинации приборов

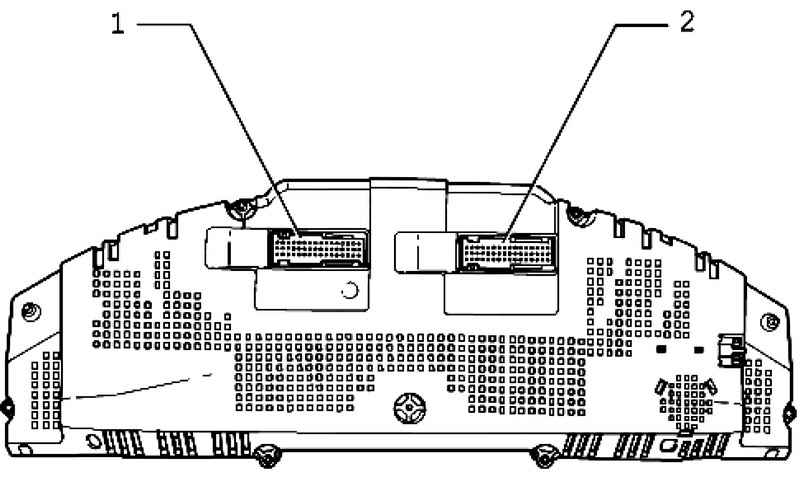

Рис. 7.74. Задняя сторона комбинации приборов: 1 – разъем, 32-контактный; 2 – разъем, 32-контактный




ПРИМЕЧАНИЕ
Запрещается разбирать комбинацию приборов. При необходимости комбинация приборов заменяется в сборе.
