7.5.2. Корректировка положения фары

ПРИМЕЧАНИЕ На рисунках изображена левая фара. Если при проверке положения фары после ее установки обнаружены неравномерные зазоры между фарой и кузовом, необходимо откорректировать ее положение.

Выключите зажигание и все электрические потребители, извлеките ключ зажигания.

Снимите кожух переднего бампера

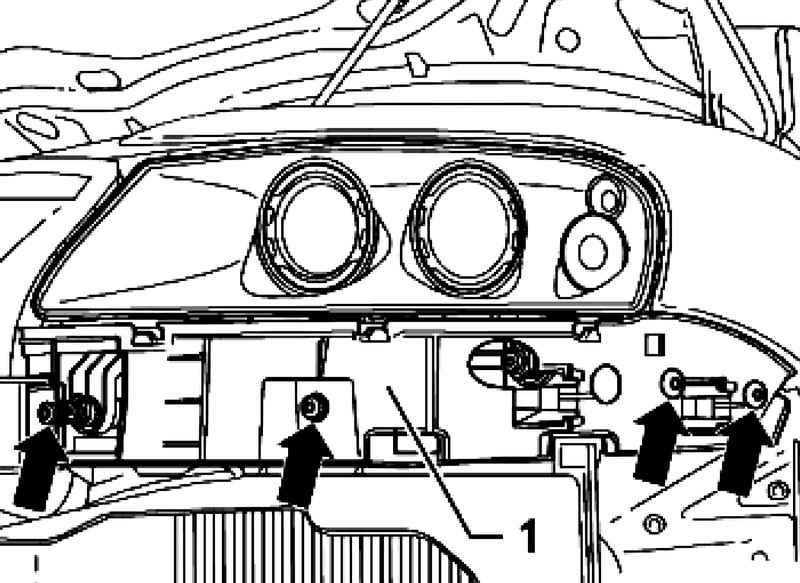

Рис. 7.92. Крепежные болты направляющего профиля кожуха бампера

Выкрутите крепежные болты направляющего профиля кожуха бампера 1 (рис. 7.92).

Снимите направляющий профиль кожуха бампера 1.

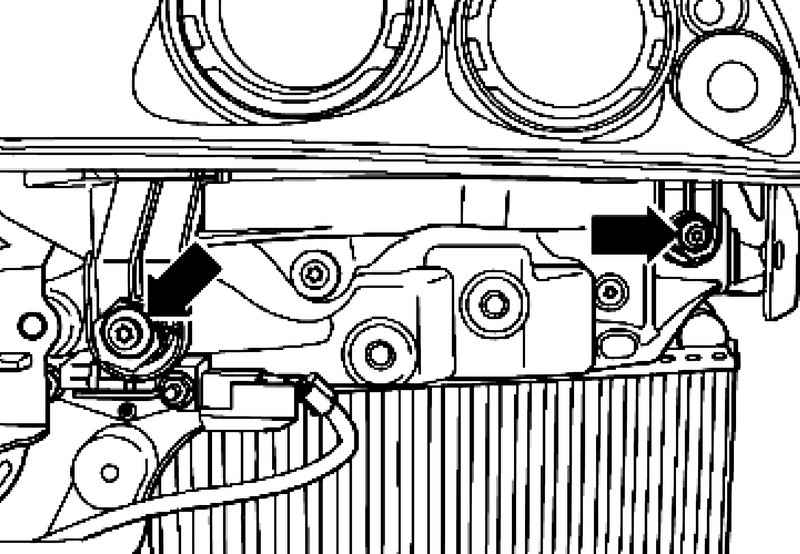

Рис. 7.93. Два передних крепежных болта

Ослабьте два передних крепежных болта настолько, чтобы крепление вместе с фарой свободно перемещалось в регулировочных втулках (рис. 7.93).

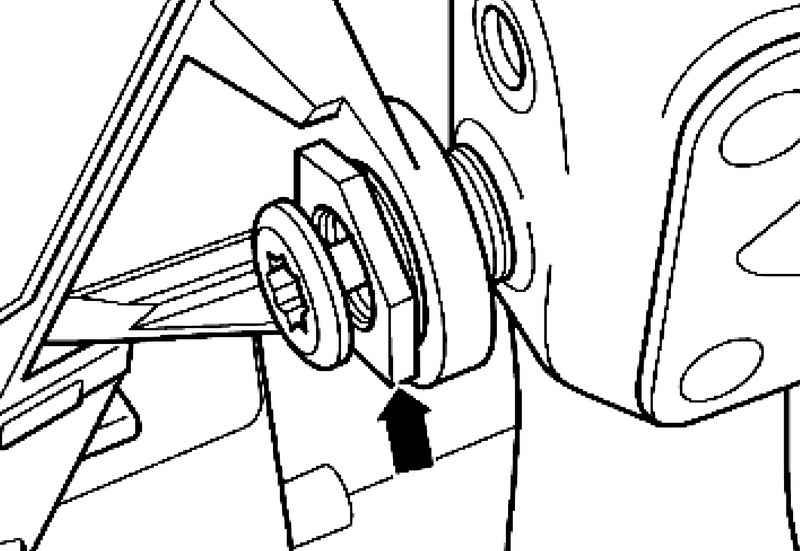

Рис. 7.94. Регулировочная втулка

Подгоните зазоры, откручивая или закручивая регулировочные втулки (рис. 7.94).

Закрутите болты крепления передней фары с предписанным моментом затяжки

Вновь проверьте положение фары и при необходимости откорректировать зазоры.

Установите направляющий профиль верхней панели бампера.

Установите кожух переднего бампера

Проверьте работу фары, включая все ее функции.

ПРИМЕЧАНИЕ После установки фары или ее подгонки к кузову всегда необходимо проводить ее регулировку. Проверьте настройку фар, при необходимости – отрегулируйте
