7.5.3. Снятие и установка сервопривода корректора фар

ПРИМЕЧАНИЕ
При снятии, установке или замене сервоприводов корректора необходимо проверить (при необходимости скорректировать) настройку фар.
На рисунках изображена замена лампы сервопривода корректора на левой фаре.
Замена левого сервопривода корректора фар и правого сервопривода корректора фар осуществляется аналогичным способом.

Снятие
Выключите зажигание и все электрические потребители, извлеките ключ зажигания.
Снимите фару.

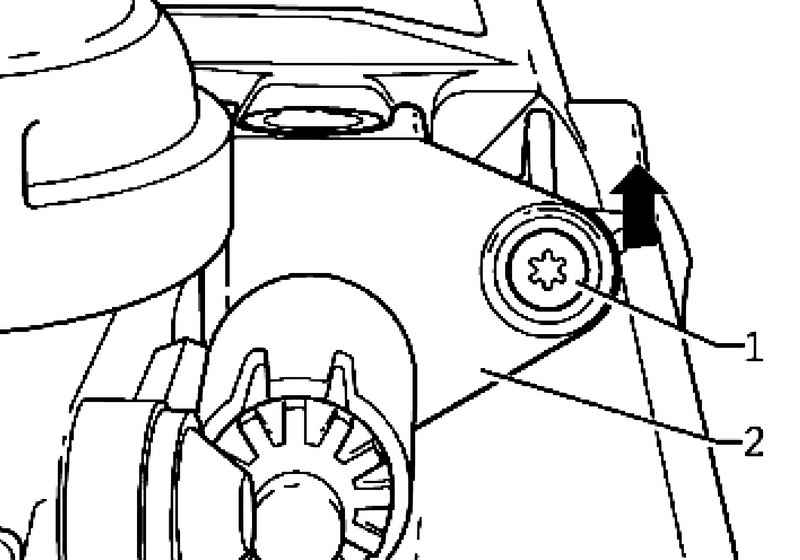

Вал привода регулировки ближнего и дальнего света по высоте
Рис. 7.95. Вал привода регулировки ближнего и дальнего света по высоте


Выкрутите болт 1 и выдавить вал привода регулировки ближнего и дальнего света по высоте 2 в направлении стрелки из направляющей (рис. 7.95).
Извлеките вал привода регулировки 2 из корпуса фары.

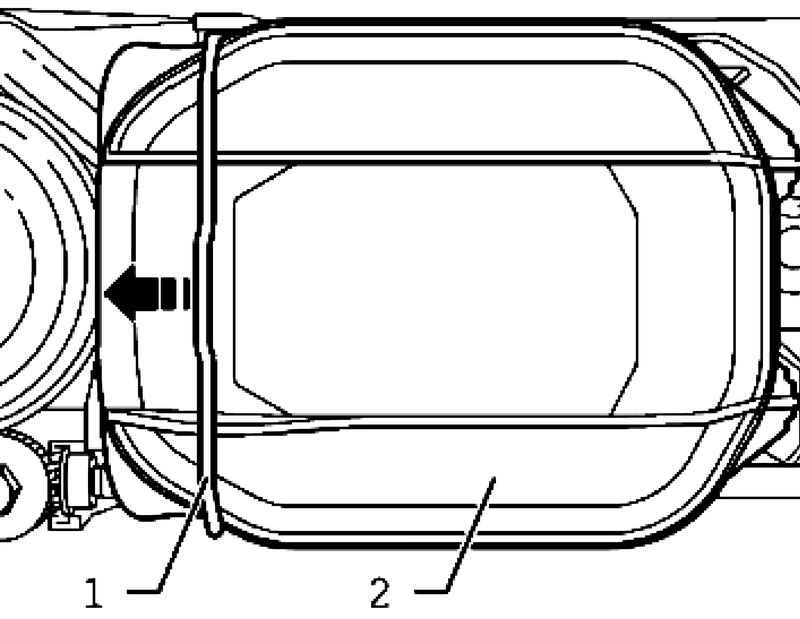

Колпак
Рис. 7.96. Колпак


Отожмите скобку 1 в направлении стрелки в сторону и снимите колпак 2 (рис. 7.96).
Отсоедините штекер 3.
Выкрутите крепежные болты 1.

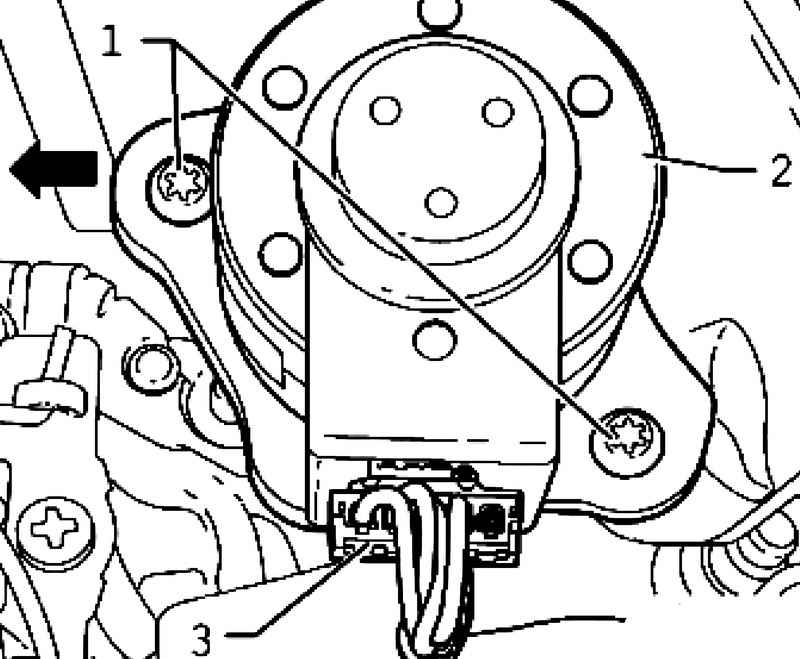

Штекер и крепежные болты сервопривода
Рис. 7.97. Штекер и крепежные болты сервопривода


Нажмите на сервопривод 2 в направлении стрелки, чтобы вытянуть шаровую головку регулировочной оси боком из крепления шаровой головки у рефлектора (рис. 7.97).
Извлеките сервопривод 2 из корпуса фары.

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

ПРИМЕЧАНИЕ
При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена.

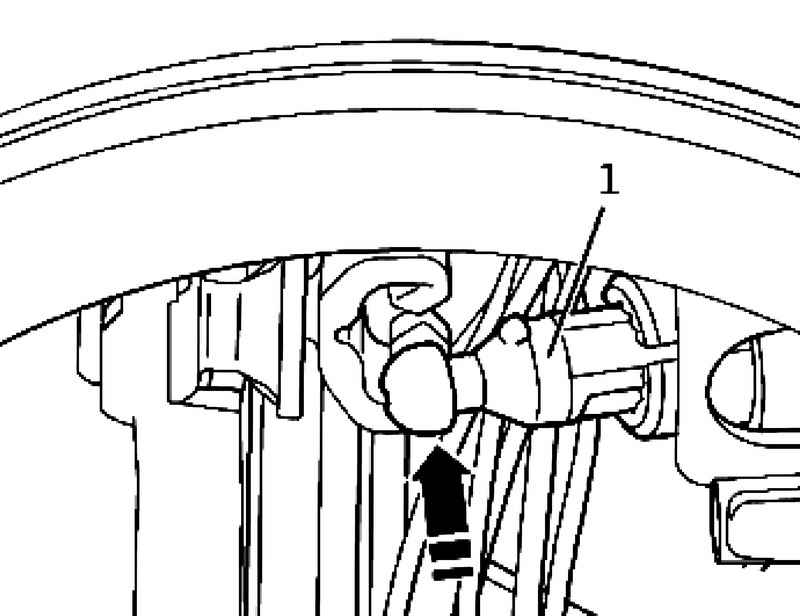

Регулировочная ось
Рис. 7.98. Регулировочная ось


Осторожно вставить регулировочную ось сервопривода 1 в направляющую шаровой головки (рис. 7.98).
Проверьте работу фары, включая все ее функции.
Проверьте настройку фар, при необходимости – отрегулируйте.
