8.1.28. Подгонка уплотнителя панели люка

Подгонка уплотнителя панели люка

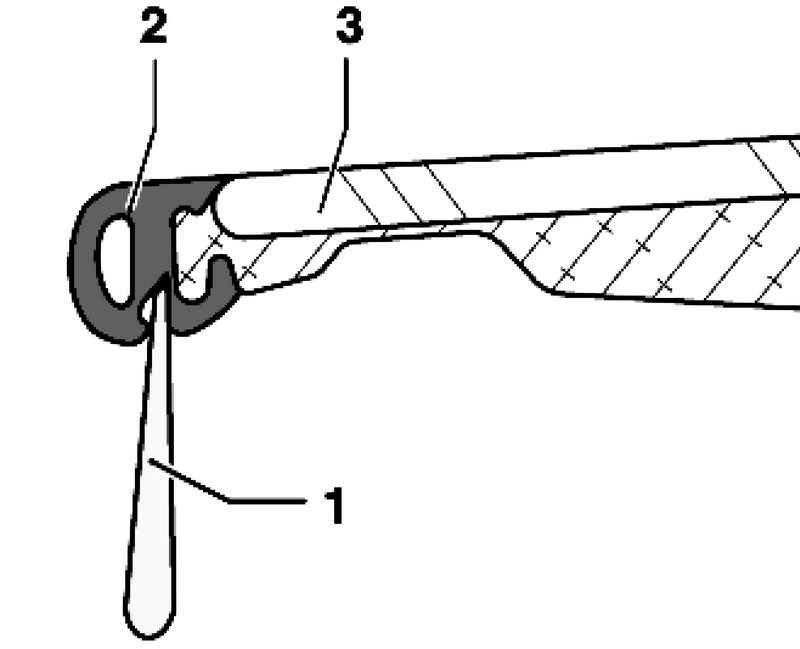

Рис. 8.49. Подгонка уплотнителя панели люка


Проверьте при помощи картонной полоски толщиной около 0,3 мм (например визитной карточки), равномерна ли плотность между уплотнителем панели 2 и кузовом по всему периметру люка (рис. 8.49).
Картонная карточка должна протягиваться между уплотнителем панели и кузовом туго.
Снимите стеклянную панель подъемно-сдвижного люка
Если плотность прилегания слишком мала, можно раздвинуть уплотнитель панели 2 при помощи клина 3409 1.

Прижатие уплотнителя

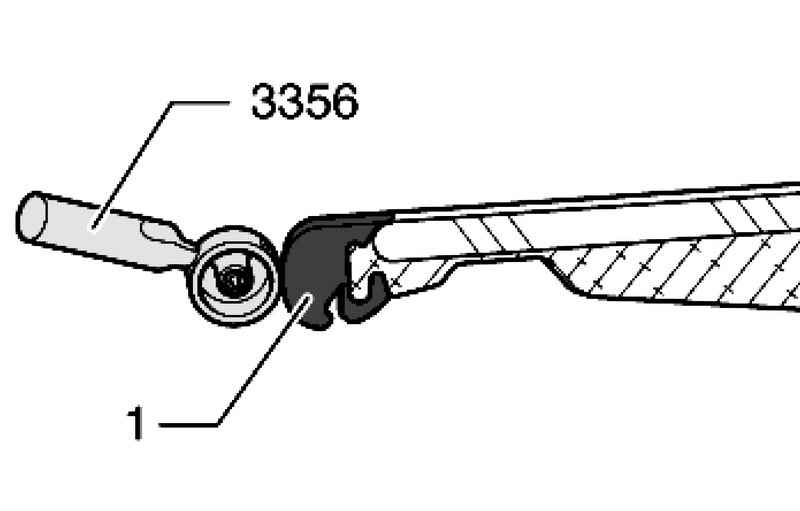

Рис. 8.50. Прижатие уплотнителя


При слишком плотном прилегании уплотнителя к кузову прижмите уплотнитель 1 при помощи прижимного ролика 3356 поплотнее к панели (рис. 8.50).
Для подгонки уплотнителя стеклянная панель 3 должна быть снята.

Снятие обтекателя

Снятие обтекателя

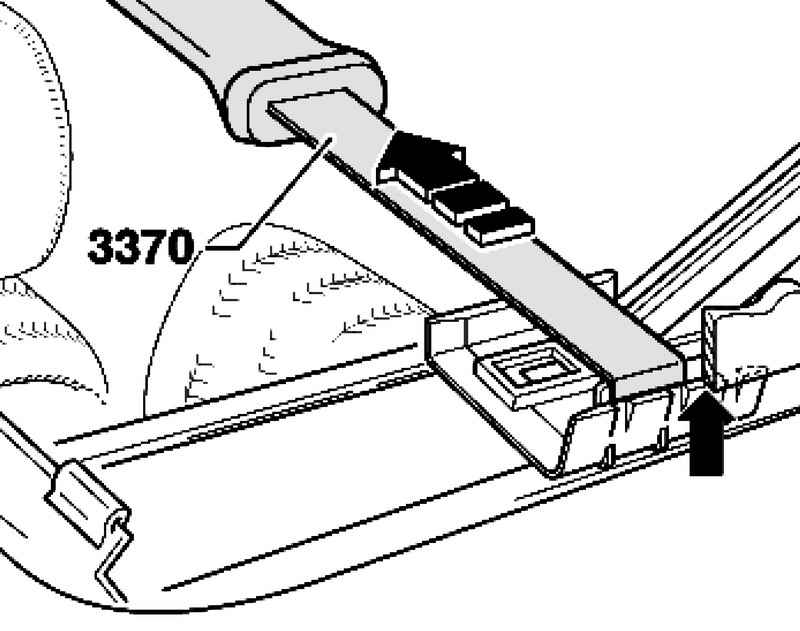

Рис. 8.51. Снятие обтекателя


Откройте подъемно-сдвижной люк полностью, вставьте крюк 3370 между краем панели и креплением обтекателя и, потянув крюком, освободите крепление обтекателя из бокового фиксатора (слева/ справа) (рис. 8.51).
Подденьте отверткой крепление обтекателя из направляющего рельса (слева/ справа).
Выньте обтекатель.
