12.1. Основные элементы

Гидравлический блок

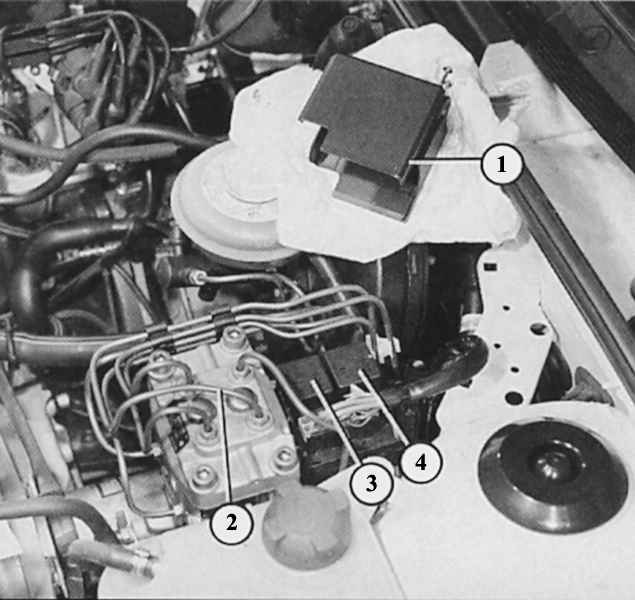

Гидравлический блок (2) антиблокировочной системы расположен в моторном отсеке сзади слева. Если снять защитную крышку (1), то видны реле электромагнитных клапанов (3) и реле возвратного насоса (4).

Он расположен в моторном отсеке слева сзади: гидравлический блок находится между тормозным трубопроводом от главного тормозного цилиндра и тормозным трубопроводом к колесным тормозам. В соответствии с командами электронного блока управления давление в тормозной системе поддерживается постоянным, уменьшается или создается снова. Однако это давление не может быть выше того, что создается в главном тормозном цилиндре после нажатия педали тормоза водителем. Регулирование давления осуществляется четырьмя быстро включающимимся клапанами с электромагнитным приводом – по одному на колесо.

Если на клапаны не поступает питание, давление увеличивается. При максимальной подаче питания происходит снижение давления, при среднем питании давление поддерживается постоянным. Особенно интересна фаза снижения давления: поскольку нельзя дать тормозной жидкости, поступающей от главного тормозного цилиндра, просто уйти в ресивер (иначе вследствие этого педаль тормоза просто провалилась бы), мощный возвратный насос перекачивает тормозную жидкость назад к главному тормозному цилиндру. Вы замечаете этот процесс по педали тормоза, которая начинает слегка пульсировать, если работает возвратный насос, то есть в действие вступает АБС. Если прислушаться, то можно услышать и шум насоса. Шумоизоляция в гидравлическом блоке слегка приглушает звуки работы насоса.

Вверху на гидравлическом блоке расположены наряду со штекерным соединением еще два реле. Большее из них подает питание к возвратному насосу; через меньшее реле проходит управление электромагнитными клапанами.

Датчики частоты вращения

Частоту вращения каждого отдельного колеса определяет датчик частоты вращения (всего их четыре штуки) и передает эту информацию к блоку управления. Со своей стороны блок управления отдает команду гидравлическому блоку.
Сами датчики частоты вращения состоят из магнитного сердечника и катушки и установлены на небольшом расстоянии от зубчатой шайбы – ротора. Ротор, – как уже понятно по названию, – вращается вместе с колесом, отчего зубчатые выпуклости по его периметру в зависимости от скорости проходят рядом с датчиком быстрее или медленнее. Каждый зубец, пробегающий под датчиком, вызывает в нем кратковременное увеличение напряжения. Таким образом, в датчике создается электрический импульс, изменяющий свою частоту в соответствии с частотой вращения. Возникающий таким образом сигнал обрабатывается в блоке управления как информация о частоте вращения. Роторы расположены впереди на внешних шарнирах ведущих полуосей и сзади на ступицах колес.

Электронный блок управления

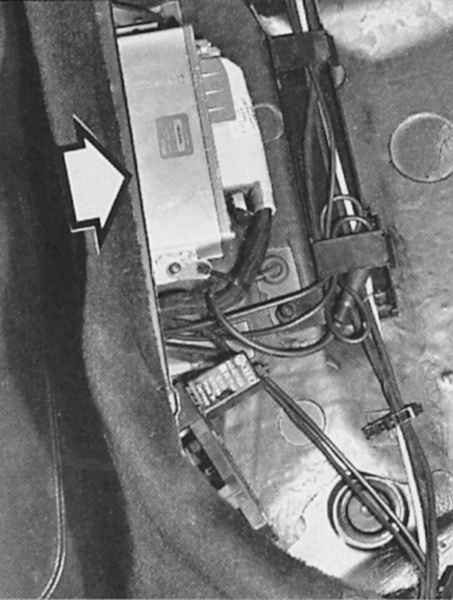

В Седане блок управления антиблокировочной системой (стрелка) расположен слева под задним сиденьем. В универсале этот блок управления размещен под левой боковой обшивкой багажного отсека.

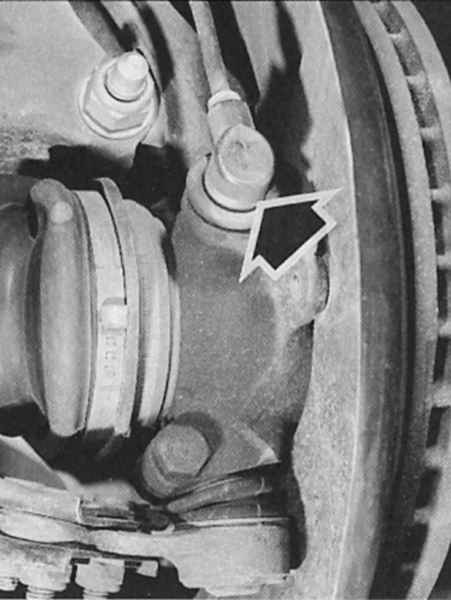

Подобные датчики частоты вращения (стрелка) расположены в автомобиле, оснащенном антиблокировочной системой, на всех четырех колесах.

Блок управления расположен слева под задним сидением и обрабатывает поступающие сигналы от датчиков частоты вращения. Одновременно он управляет гидравлическим блоком таким образом, чтобы колеса не блокировались. Наряду со сложной обработкой сигналов и следующей за этим элементом логики блок управления содержит еще и схему блокировки. С ее помощью прибор может проверять сам себя, распознавать внешние ошибки и контролировать рабочее напряжение. Если установлены неполадки, АБС отключается, на приборной панели загорается контрольная лампочка.

Реле

В работе АБС участвуют три реле:

• Реле электромагнитных клапанов расположено под крышкой на гидравлическом блоке.
• Реле возвратного насоса также расположено под крышкой на гидравлическом блоке.
• Шаговое реле АБС и реле защиты от перенапряжений собраны в комбинированное реле.

Главный выключатель

Модели, выпущенные до 07.92 г.

При помощи главного выключателя, расположенного на панели выключателей на приборной панели у автомобилей, выпущенных до июля 92 г., можно отключить АБС, для того чтобы в экстремальных дорожных условиях можно было достичь некоторого сокращения тормозного пути. Так, например, если на дороге рассыпана щебенка или гололед прикрыт снегом, при торможении перед шинами
