2.7.1. Разъединение дополнительного и основного глушителя

Для отдельной замены дополнительного или основного глушителя на соединительной трубе предусмотрено место разреза.

Место разреза обозначено на выпускной трубе выштампованной канавкой по периметру трубы.

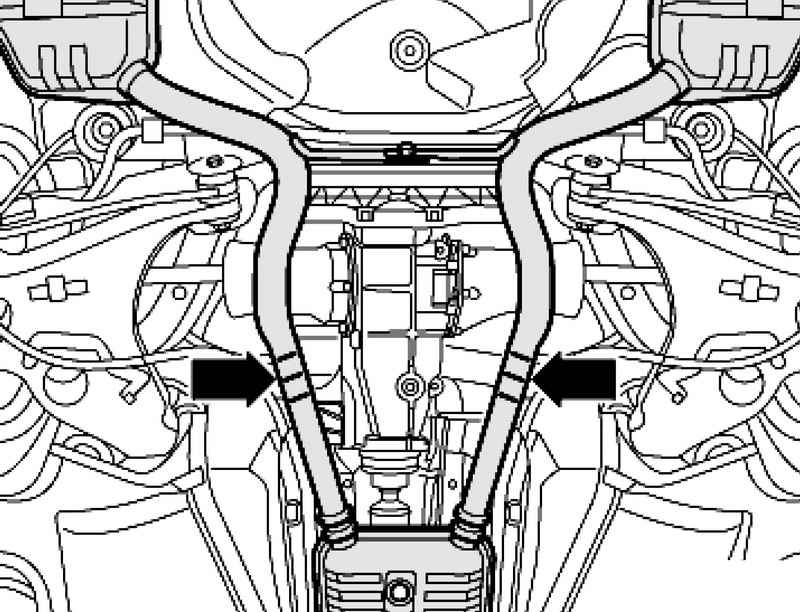

Рис. 2.292. Места разреза выхлопных труб

Разрежьте выхлопные трубы в месте разреза перпендикулярно при помощи цепного трубореза (рис. 2.292).

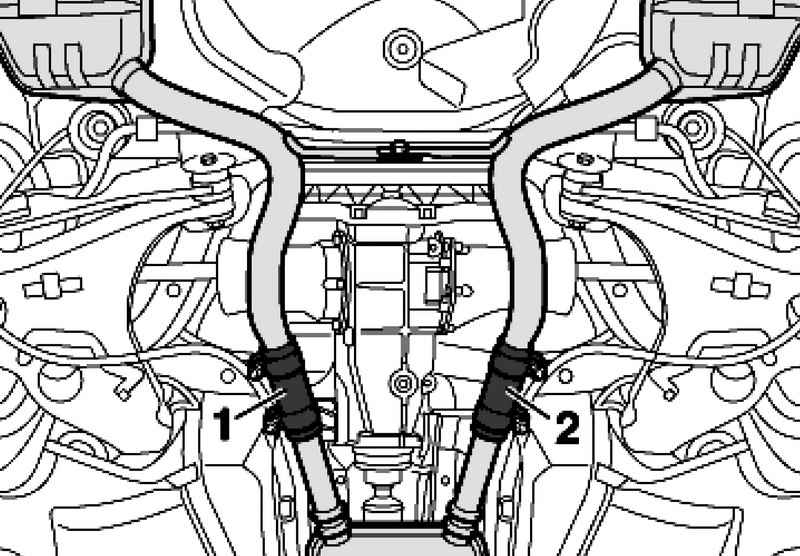

Рис. 2.293. Установка зажимных хомутов

При установке расположите зажимные хомуты 1 и 2 соосно разрезу (рис. 2.293).

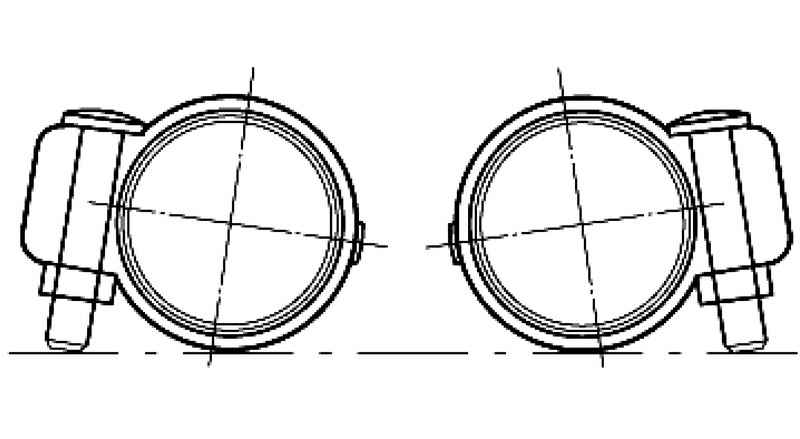

Рис. 2.294. Схема установки зажимных хомутов

Установите зажимные хомуты таким образом, чтобы концы болтов не выходили за нижний край хомута (рис. 2.294).

Резьбовые соединения направлены наружу.

Выровняйте приемные трубы свободно.

Равномерно затяните резьбовые соединения зажимных хомутов моментом 23 Н·м.
