1.3. Идентификационные номера автомобиля

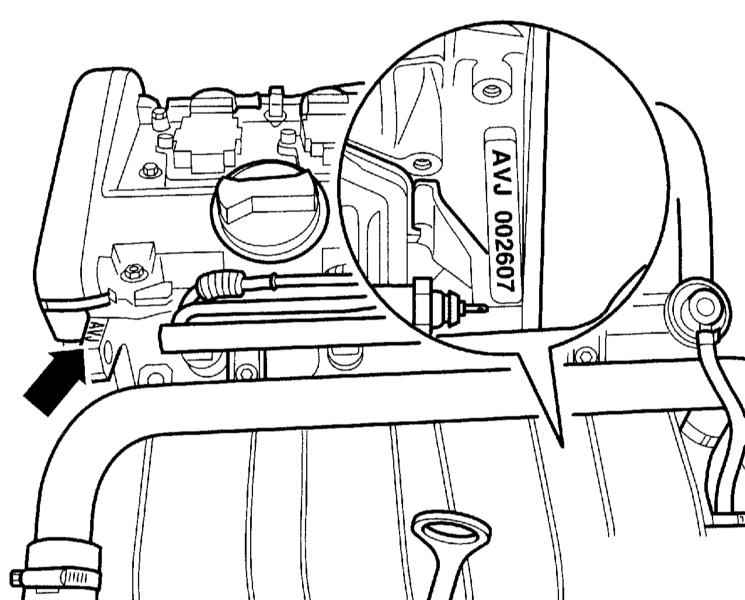

Идентификационный номер двигателя. Бензиновый двигатель 1.8 л с турбонаддувом

6-цилиндровый двигатель: Идентификационный номер двигателя выбит на внутренней стороне блока правого цилиндра между головкой цилиндров и гидронасосом (дизельный двигатель: между головкой цилиндров и топливным насосом высокого давления).

Идентификационный номер двигателя нанесён также на наклейку на крышке зубчатого ремня. Кроме того, идентификационный код двигателя имеется в табличке с данными автомобиля, расположенной в нише для запасного колеса или на днище багажного отсека и приведен в сервисной книжке.

Расшифровка идентификационного номера:

WAU ZZZ 8E Z 3 A 000 001
1 2 3 4 5 6 7

1 – Знак изготовителя
WAU = AUDI AG
2 – Пробел
3 – Двухпозиционное обозначение типа
8Е = AUDI A4 Седан/Универсал
8Н = Кабриолет
4 – Ещё один пробел
5 – Год выпуска
Y = 2000
1 = 2001
2 = 2002
3 = 2003
4 = 2004 и т.д.
6 – Место изготовления
7 – Текущий номер

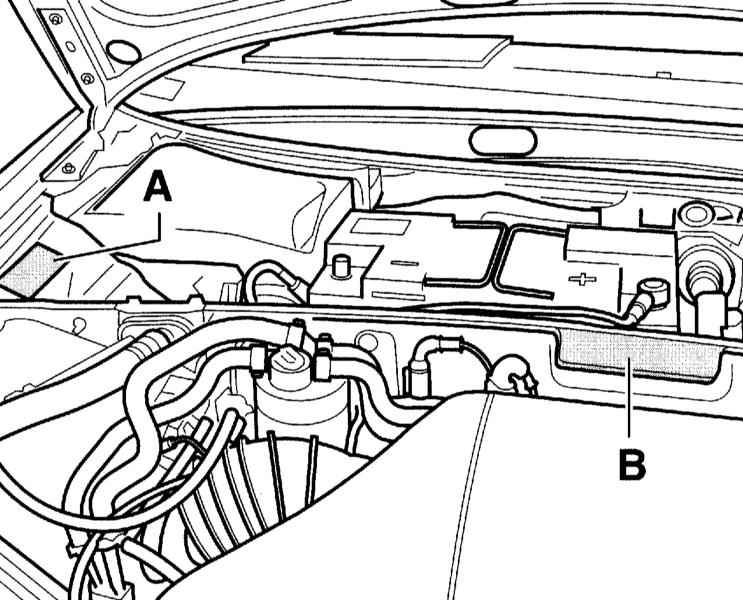

Фирменная табличка (А) находится под крышкой водосборного отсека. Идентификационный номер автомобиля выбит на задней стенке двигательного отсека (В).

Шильдик под крышкой водосборного отсека (А) и идентификационный номер автомобиля на задней стенке двигательного отсека (В)

Наклейка с данными автомобиля

Наклейка с данными автомобиля наклеена в нише запасного колеса или на днище багажного отсека. Она содержит следующие данные:

1 – Идентификационный номер автомобиля
2 – Обозначение типа/производственный номер
3 – Тип автомобиля
4 – Мощность двигателя/нормы по отработавшим газам/коробка передач
5 – Обозначения двигателя и коробки передач
6 – Номер лакокрасочного покрытия/обозначение внутреннего оборудования
7 – Обозначения дополнительного оборудования
8 – Порожний вес/расход топлива/эмиссия СО₂

Указанные данные находятся в сервисной книжке автомобиля.

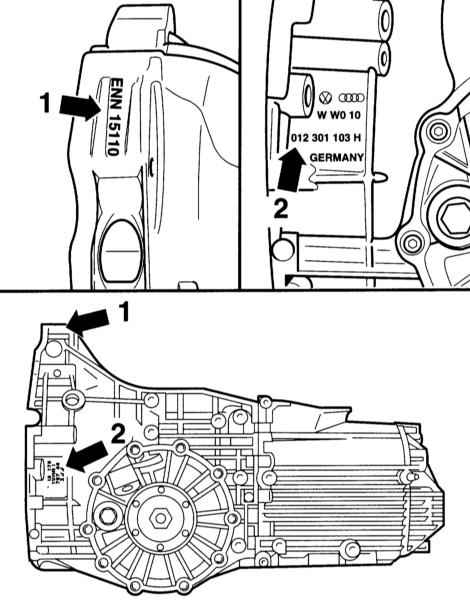

Обозначение КПП
Стрелка 1 – обозначение КПП «ENN» и дата выпуска «15.11.2000»
Стрелка 2 – обозначение КПП «012» и серийный номер «301103Н»
