11.7. Регулировка стояночного тормоза

Вследствие автоматической самоустановки стояночного тормоза его регулировка, как правило, не требуется. Регулировка стояночного тормоза требуется только в случае замены троса, задних суппортов или тормозных дисков. Условия регулировки: Воздух из основной тормозной системы должен быть удален, тормоза должны быть исправны. Рычаг стояночного тормоза, тросы и держатели должны быть полностью установлены.

ПОРЯДОК ВЫПОЛНЕНИЯ

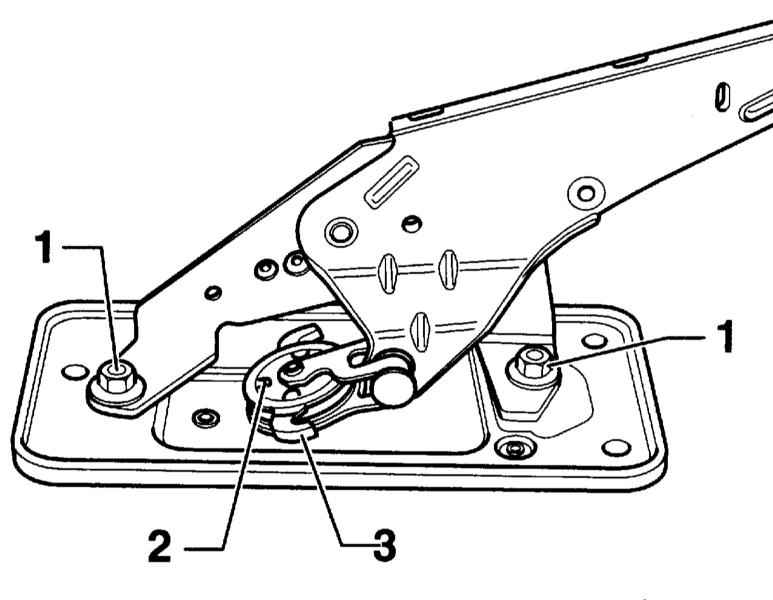

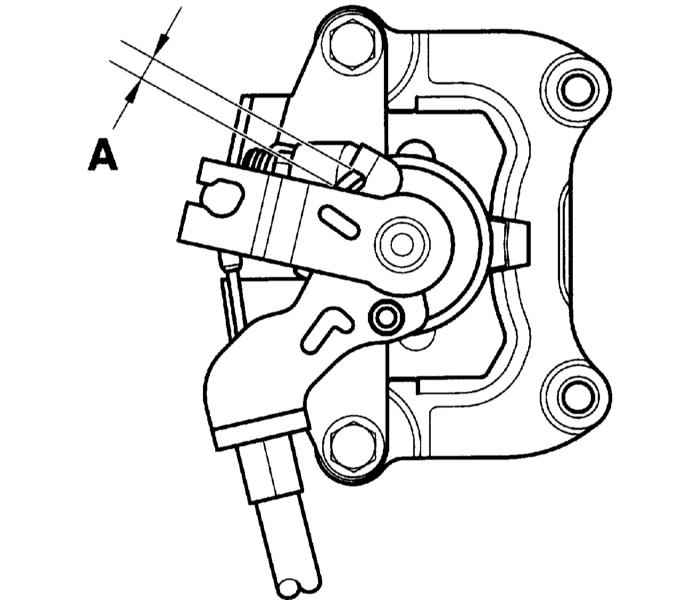

Пометьте стрелкой направление вращения шины. Отверните болты крепления колеса. Поднимите и установите на подставки автомобиль. Снимите пепельницу и панель включения обогрева заднего сиденья, обратитесь к Разделу Снятие и установка пепельницы. Выньте из центральной консоли крышку, расположенную над защелкой стояночного тормоза. Вставьте в оба задних суппорта деревянные дистанционные прокладки толщиной А = 1.5 мм. Нажмите сильно педаль тормоза не менее трёх раз. При этом должно ощущаться заметной сопротивление. Отпустите рычаг стояночного тормоза и установите его в исходное положение. Нажмите кнопку разблокировки. При этом обе защелки (3) должны поймать проушины троса стояночного тормоза, а метка (2) должна показывать назад. (1) – гайка рычага стояночного тормоза. На иллюстрации рычаг стояночного тормоза снят. Отпустите кнопку разблокировки. Затяните сильно рычаг стояночного тормоза не менее трёх раз. Установите рычаг в исходное положение и нажмите кнопку разблокировки. При этом обе защелки должны поймать проушины троса стояночного тормоза. Отпустите кнопку разблокировки, установите рычаг стояночного тормоза в исходное положение и удалите дистанционные прокладки в суппортах. Проверьте с помощью щупа положение рычага у суппортов. Расстояние (А) между рычагом и упором должно составлять от 0 до 1.5 мм. Если эта величина другая, проведите регулировку стояночного тормоза. Установите на место крышку над защелкой. Установите на место пепельницу и панель включения обогрева заднего сиденья, обратитесь к Разделу Снятие и установка пепельницы.
