11.1.4.2. Установка

Наденьте на вал привода малый хомут крепления защитного чехла и защитный чехол.

Установите на вал корпус шарнира.

Установите на вал привода обойму с роликами и закрепите ее стопорным кольцом.

Нанесите 80 г смазки G 000 605 на обойму внешнего шарнира и установите на место корпус шарнира.

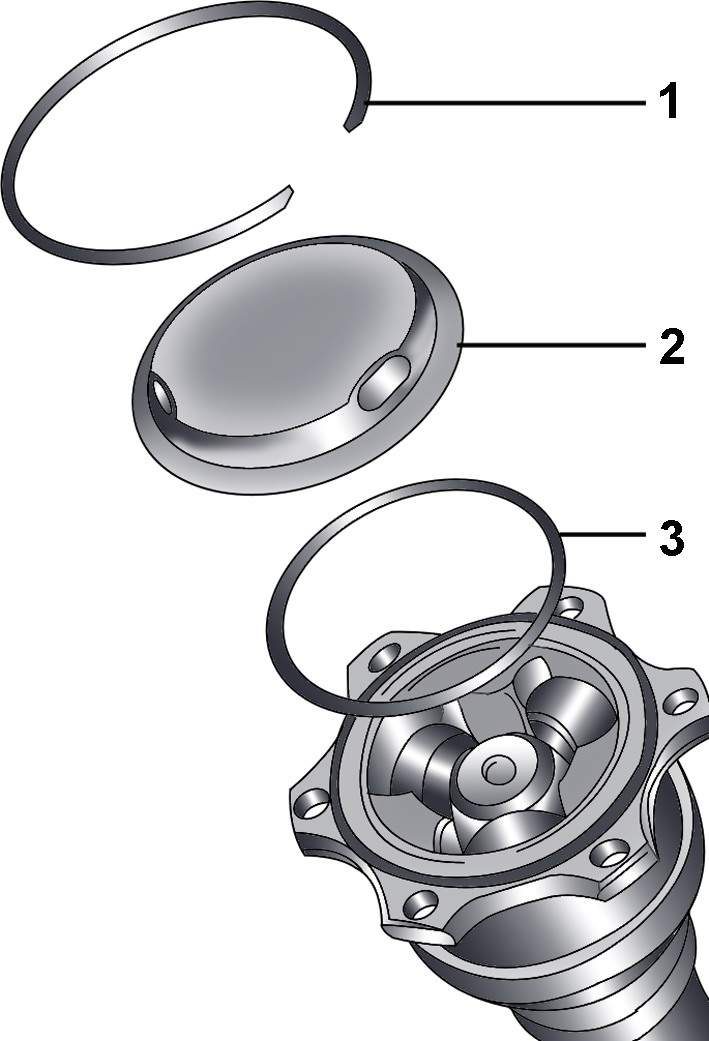

Рис. 10.11. Расположение стопорного кольца (1), крышки (2) и уплотнительного кольца (3) в торце обоймы шарнира вала привода

Установите на торце корпуса шарнира уплотнительное кольцо, крышку и стопорное кольцо (рис. 10.11).

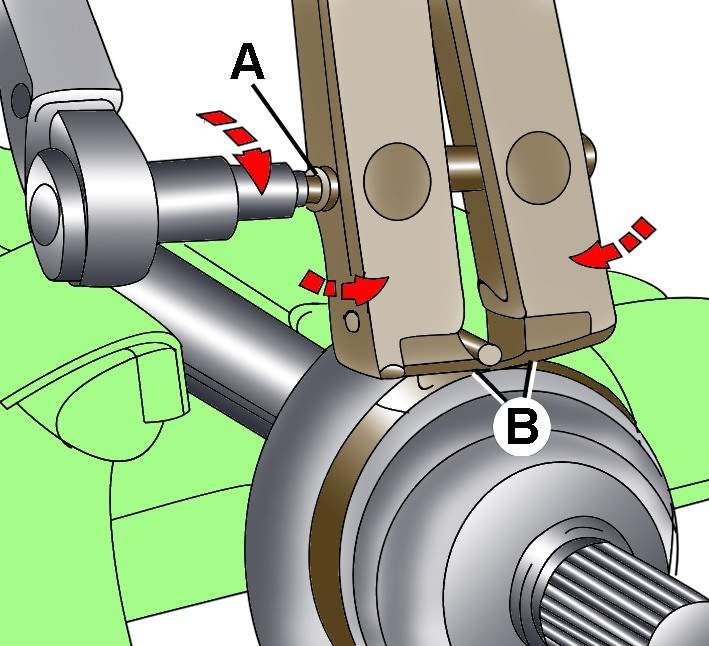

Рис. 10.8. Применение специального инструмента для крепления хомута: А — винт для затяжки губок инструмента; В — установка губок инструмента на хомуте

Установите на шарнир защитный чехол, заложив в него смазку, и закрепите его хомутами, предварительно приподняв отверткой внутренний край чехла для выравнивания давления воздуха под чехлом. Для крепления хомутов используйте инструмент 1683 (см. рис. 10.8). Губки инструмента установите на углах зажима хомута и в этом положении сожмите губки винтом, затянув его моментом 20 Н·м.
