18.3. Блок управления отопителем

В зависимости от двигателя (бензиновый или дизельный) устанавливаются различные блоки управления отопителем: с кнопкой «Econ» или без нее.
В блоках управления используются различные панели отделки блока в зависимости от наличия или отсутствия обогревателей передних сидений.
Если отсутствует подсветка панели блока управления отопителем, проверьте наличие напряжения на контактах 58d и 58s регулятора освещенности.

Снятие
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите рамку отделки радиоприемника и блока управления отопителем.

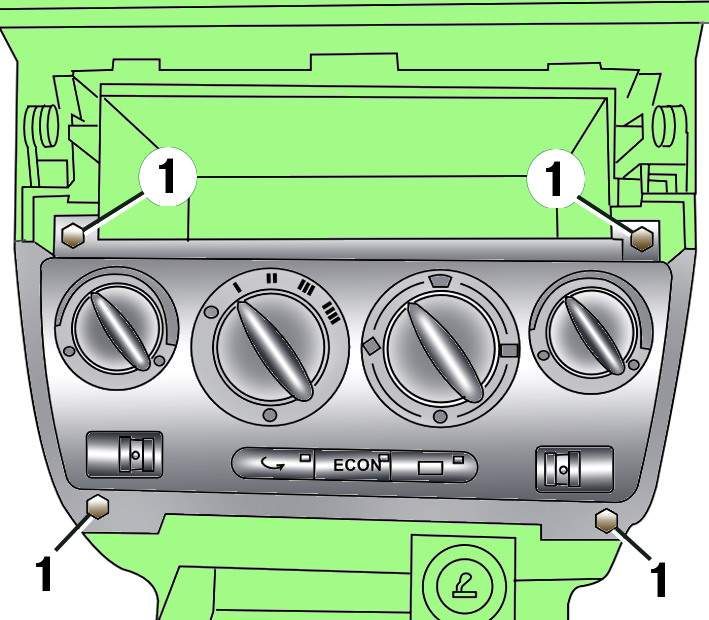

Расположение винтов (1) крепления блока управления отопителем
Рис. 17.4. Расположение винтов (1) крепления блока управления отопителем


Выверните винты 1 (рис. 17.4).
Снимите переднюю секцию центральной консоли.

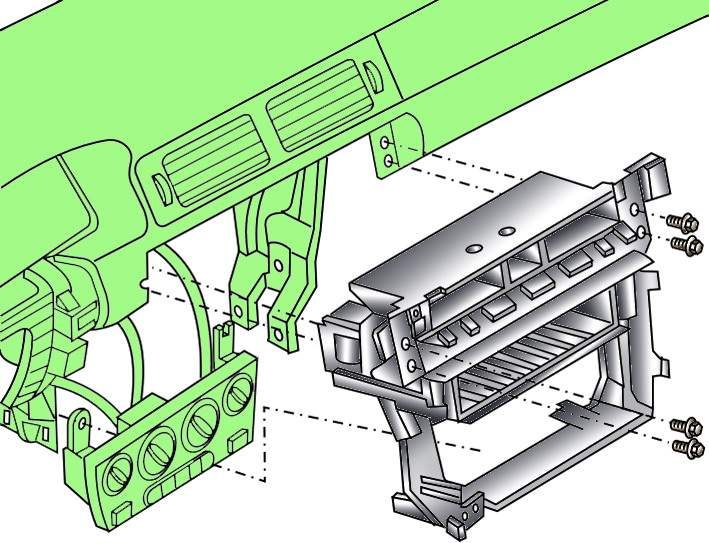

Расположение винтов крепления держателя блока управления отопителем и радиоприемника
Рис. 17.5. Расположение винтов крепления держателя блока управления отопителем и радиоприемника


Выверните винты и снимите держатель блока управления отопителем и радиоприемника (рис. 17.5).
С обратной стороны блока управления отопителем отсоедините электрические разъемы.
Освободите зажимы, отсоедините трос и снимите блок управления отопителем.

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

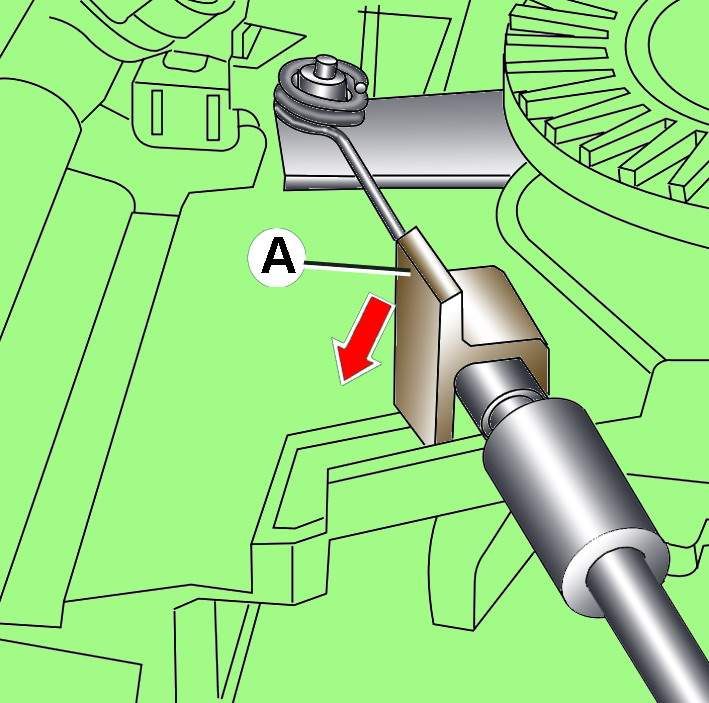

Расположение зажима крепления троса (А) управления отопителем
Рис. 17.6. Расположение зажима крепления троса (А) управления отопителем


Закрепите трос управления отопителем, как показано на рис. 17.6.Подсоедините провод «массы» к аккумуляторной батарее.
Включите радиоприемник и введите в него код.
Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите на все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия для активации блока управления стеклоподъемниками.
Установите время на часах.
После разъединения электрических разъемов в память записываются ошибки, которые необходимо аннулироваться после установки.
