6.15. Воздушный фильтр
ПОРЯДОК ВЫПОЛНЕНИЯ
1.
Отсоедините батарею от массы.
Карбюраторные двигатели
2.
Отведите защелки, отверните гайку и снимите крышку.
3.
Достаньте фильтрующий элемент и протрите насухо внутреннюю поверхность корпуса фильтра.
4.
Чтобы снять корпус фильтра отсоедините воздуховод (1) и патрубок для всасывания теплого воздуха (2).
5.
Отсоедините от карбюратора вакуумный шланг.
6.
Отверните 4 гайки и достаньте металлическое кольцо.
7.
Отверните гайку кронштейна.
8.
Снимите фильтр, отсоединив шланг вентиляции картера.
9.
Установка выполняется в обратном порядке. При сборке совместите стрелку на крышке со стрелкой на всасывающем патрубке.
Воздухоочиститель инжекторных двигателей
10.
В передней части фильтра отсоедините воздуховод.
11.
Отсоедините воздуховод между дроссельным патрубком и воздушным фильтром.
12.
Снимите воздухоочиститель.
13.
Отсоедините от измерителя потока разъем проводки.
14.

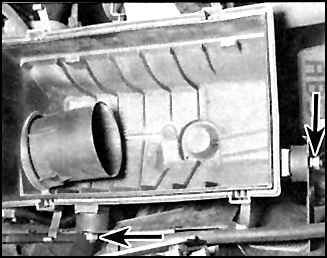

Отверните гайки (стрелки) и достаньте воздухоочиститель.
15.
Установка выполняется в обратном порядке. Проследите за герметичностью крепления воздуховодов.
«
