7. Системы электрооборудования двигателя

Спецификации

Напряжение аккумуляторной батареи, В	12

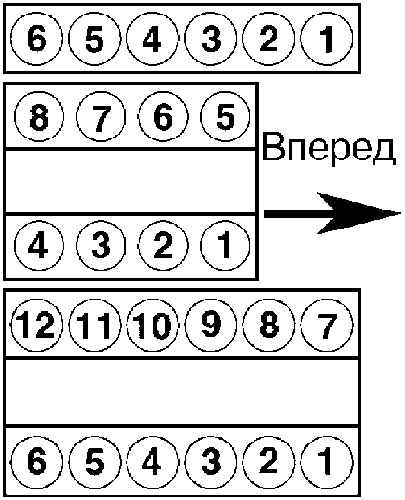

Порядок работы цилиндров
6-цилиндровые двигатели	1-5-3-6-2-4
8-цилиндровые двигатели	1-5-4-8-6-3-7-2
12-цилиндровые двигатели	1-7-5-11-3-9-6-12-2-8-4-10
Тип свечей зажигания
Двигатели M52	NGK BKR 6EK или Bosch F7 LDCR
Двигатели M52TU	NGK BKR 6E QYP
Двигатели M60/1, M60/2	NGK 6E EKG или Bosch F7 LDCR
Двигатель M62	NGK BKR 6EK
Двигатель M73	Bosch F8 LCR или Bosch F9 LCR
Сопротивление датчика CKP, Ом	1280 ± 10%
Расстояние между датчиком CKP и ротором, мм	1.0 ± 0.3
Потребление тока свечой накаливания после 5 с работы, А	не более 13 ÷ 15
Температура свечи накаливания после 5 с работы, °С
Двигатель M51	800
Двигатели M57, M67	850
Сопротивление свечи накаливания, Ом
Двигатель M51	4 ÷ 6
Двигатели M57, M67	0.5 ÷ 2
Номинальное напряжение на выходе генератора, В	14
Номинальный ток//мощность генератора, А//Вт	65//910, 70//980, 80//1120, …, 150//2100
Емкость помехоподавляющего конденсатора, мкФ	2.2 ± 20%
Регулируемое напряжение при 1500 об/мин, без потребителей, В	13.5 ÷ 14.1
Номинальная мощность стартера, Вт
Двигатели M51, M57, M73	2.2
Двигатели M52, M60, M62	1.7
Двигатель	2.6
Осевой люфт якоря стартера, мм	0.1 ÷ 0.2
Длина угольной щетки стартера, мм	не менее 13
Потребление тока на контакте 50 стартера (втягивающая//удерживающая обмотка), А
При номинальной мощности 1.4 кВт	54.5//10.5
При номинальной мощности 1.7 кВт с контрприводом	51//9.5
При номинальной мощности 1.8 кВт	50//12
При номинальной мощности 2.0 кВт	54.5//10.5
При номинальной мощности 2.2 кВт	58//13
При номинальной мощности 2.2 кВт с контрприводом	60//10
При номинальной мощности 2.6 кВт с контрприводом	50 // 12

Усилия затягивания резьбовых соединений, Нм
