13. Бортовое электрооборудование

Спецификации

Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом

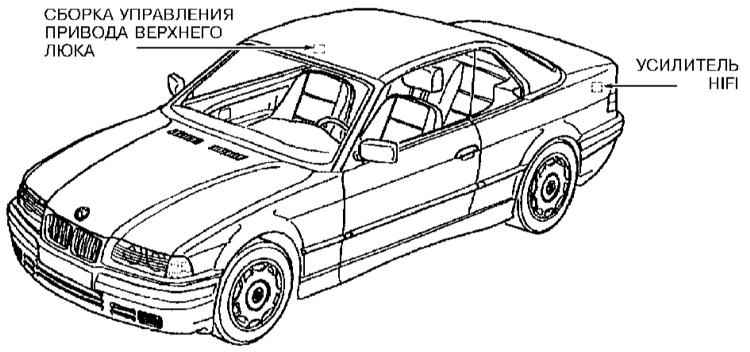

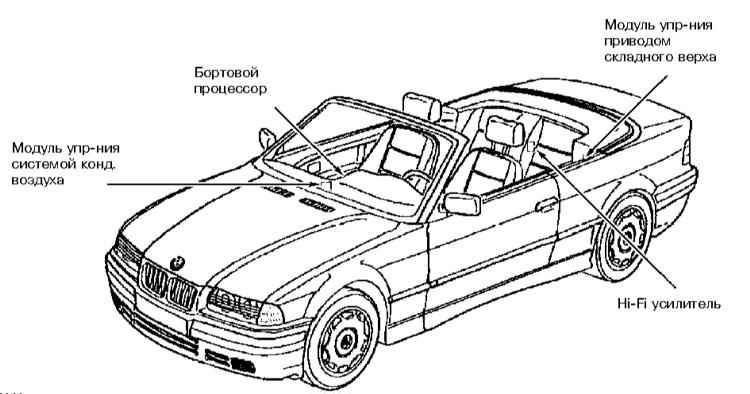

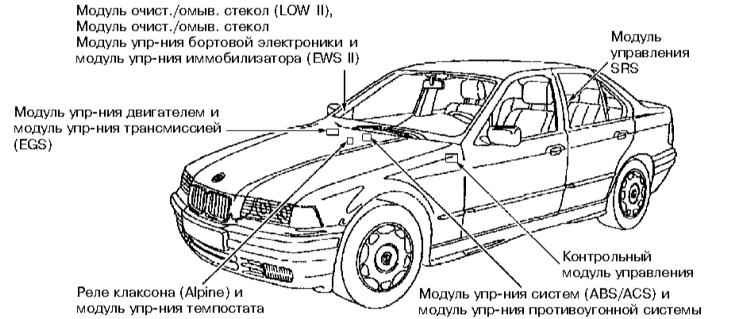

Расположение электронных блоков управления системами автомобиля на кузове

Лампы накаливания 12 В	Тип	Мощность, Вт
Ближний свет	Н7	55
Дальний свет	Н1	55
Сигналы поворота передние	Р	21
Стояночный свет передний	W	5
Противотуманная фара передняя	НВ4	55
Боковой повторитель поворота	W	5
Сигнал поворота задний	P	21
Стоп-сигнал/задний фонарь	Р	21/4
Фонарь заднего хода	Р	21
Задний туманный фонарь	Р	21
Освещение номерного знака	С11	5
Дополнительный стоп-сигнал	светодиодная рейка1)
Внутреннее освещение	софит	5
Лампа подсветки чтения	XE	6
Подсветка района ног, кармана	софит	5
Освещение багажника/ двигательного отсека	софит	10
Подсветка косметического зеркала	софит	10
1) При выходе из строя одного светодиода замене подлежит весь стоп-сигнал.

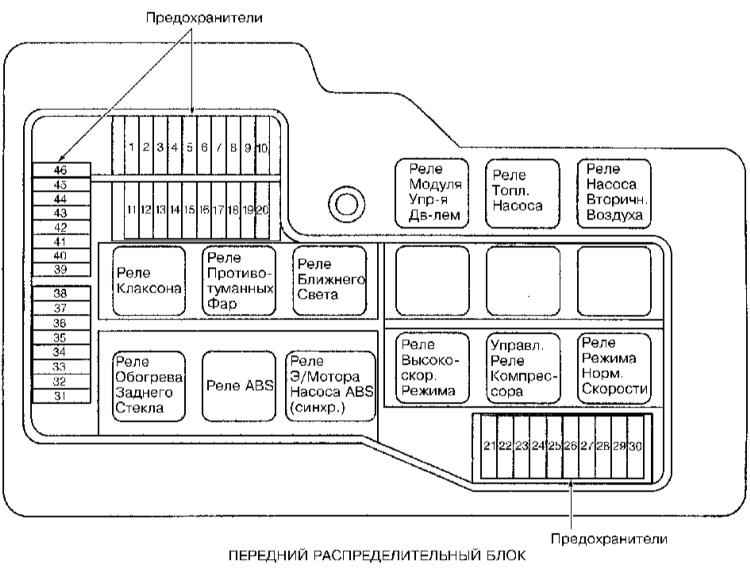

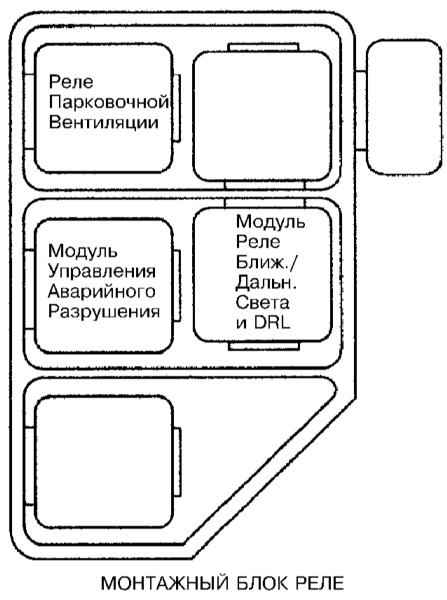

Коробки реле и предохранителей

Зависит от оборудования автомобиля и года его выпуска. Схема расположения предохранителей находится в вещевом ящике под платой предохранителей.

.

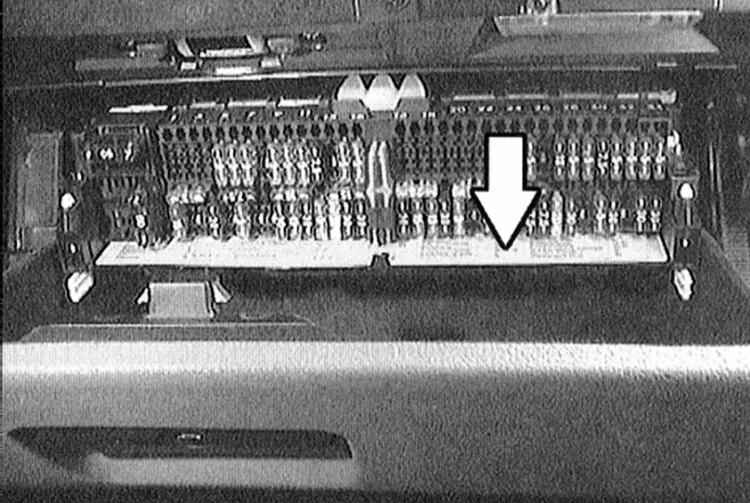

Расположение предохранителей

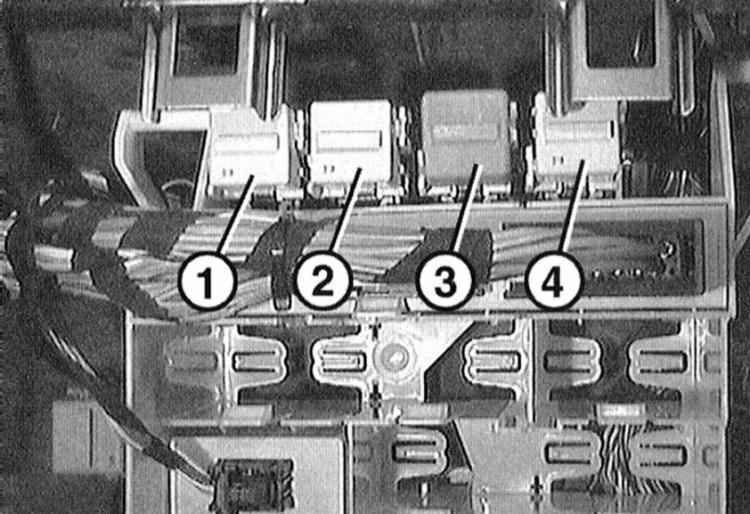

Расположение коробки реле позади вещевого ящика

1 — реле топливного насоса; 2 — реле вентилятора отопителя	3 — реле противотуманных фар 4 — реле звуковых сигналов

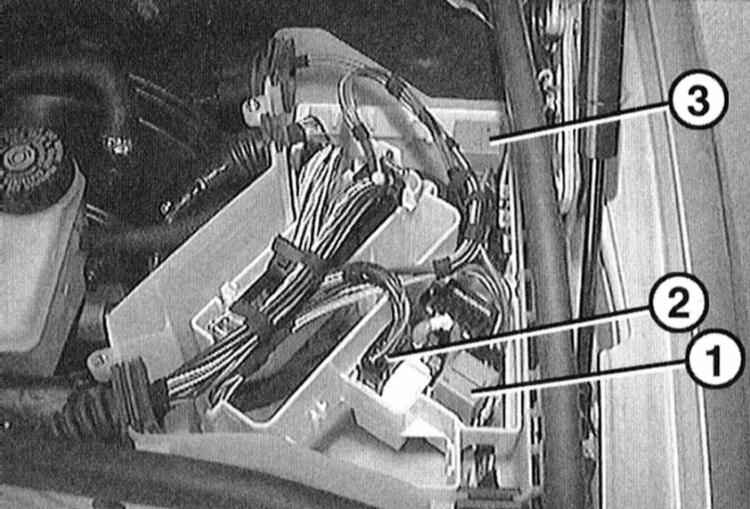

Коробка реле в двигательном отсеке. Показана модель 320d со снятой крышкой

1 — главное реле DDE (320d) реле катушек зажигания, клемма 15 (320i, 323i, 328i). 2 — прибор управления предварительного накала (320d) главное реле DDE (все бензиновые двигатели)	3 — реле стеклоочистителя

Цветовая маркировка предохранителей

Ток, А	Цветовая маркировка
5	Светло-коричневый
7.5	Коричневый
10	Красный
15	Синий
20	Желтый
30	Зеленый

Усилия затягивания резьбовых соединений

Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.

*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно

Автомобили данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.

Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.

При выполнении любых работ по ремонту и обслуживанию компонентов системы электрооборудования необходимо в обязательном порядке предварительно отсоединять отрицательный провод от батареи во избежание получения электротравмы и/или возгорания.
