5.9.1. Снятие, дефектовка и установка распределительного вала

Распределительный вал установлен в отверстии подшипников, выполненных в теле головки блока цилиндров, и зафиксирован упорным фланцем. Распределительный вал воздействует на клапаны через коромысла, установленные на шпильки в верхней части головки блока цилиндров и закрепленные гайками через держатели коромысел.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также торцовая головка «на 13», ключ «на 13», динамометрический ключ.

1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

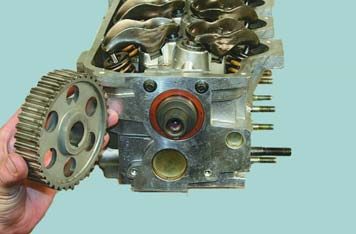

2. Снимите зубчатый шкив распределительного вала (см. «Замена сальника распределительного вала»).

Примечание Распределительный вал можно заменить, не снимая головку блока цилиндров. В данном подразделе замена распределительного вала для наглядности показана на снятой головке блока цилиндров.

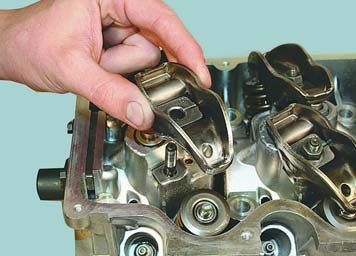

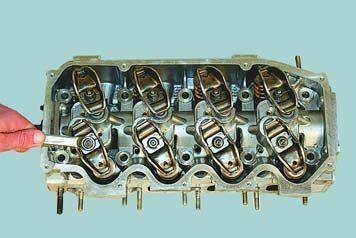

3. Отверните гайку крепления...	4. ...снимите со шпильки коромысло с держателем...

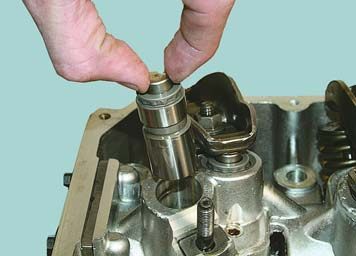

5. ...и извлеките гидрокомпенсатор.

6. Аналогично снимите остальные коромысла и извлеките гирокомпенсаторы.

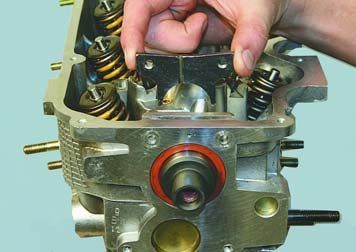

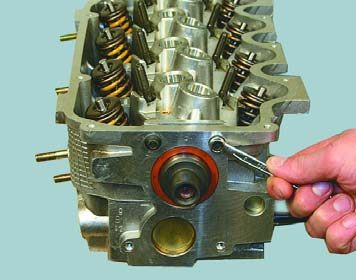

7. Выверните два болта крепления...	8. ...снимите упорный фланец...

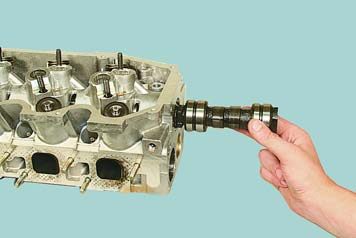

9. ...и извлеките распределительный вал из тела головки блока цилиндров.

Предупреждение При каждом снятии распределительного вала заменяйте сальник новым.

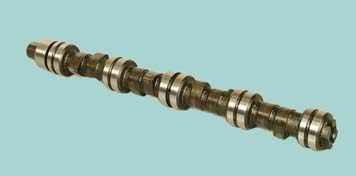

10. Осмотрите распределительный вал. На шпоночной канавке и резьбовой части на носке вала не должно быть повреждений и износа, а в проточке под упорный фланец — следов чрезмерного износа и забоин. Поверхности опорных шеек и кулачков должны быть хорошо отполированы, без повреждений. Если есть следы заеданий, перегрева, глубокие риски или ступеньки от износа, замените вал.

Предупреждение Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

11. Измерьте высоту профиля кулачков (размер между вершиной и затылочной частью кулачка) и сравните с номинальным размером, указанным в табл. 5.1.

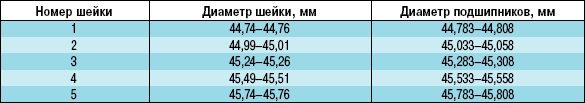

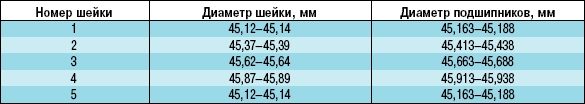

12. Измерьте диаметры опорных шеек распределительного вала и их подшипников, вычислите зазоры в подшипниках валов, определяемые половиной разности между диаметрами подшипников в головке блока цилиндров и диаметрами шеек (табл. 5.2 и 5.3). При износе, превышающем допустимый, замените распределительный вал на ремонтный, так как перешлифовка шеек на ремонтный размер не предусмотрена.

Предупреждение При установке нового распределительного вала коромысла клапанов замените новыми. Перед первым пуском двигателя и для улучшения условий приработки рекомендуется добавить в моторное масло противозадирную антифрикционную присадку.

13. Установите смазанный моторным маслом распределительный вал в тело головки блока цилиндров. Установите все ранее снятые детали в порядке, обратном снятию.

Предупреждение Пускать двигатель после установки распределительного вала можно не ранее чем через один час, это время необходимо для полимеризации герметика.

14. Отрегулируйте натяжение ремней привода генератора и компрессора кондиционера (см. «Проверка натяжения ремня привода генератора и компрессора кондиционера»), а также насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода насоса гидроусилителя рулевого управления»).
