9.10.2. Замена тросов привода стояночного тормоза

Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил тросов или их оболочек.

Примечание Каждый тормозной механизм задних колес приводится отдельным тросом. Операции по снятию и установке тросов показаны на примере левого троса. Правый трос снимают и устанавливают аналогично.

Вам потребуются: два ключа «на 10», пассатижи, отвертка с плоским лезвием.

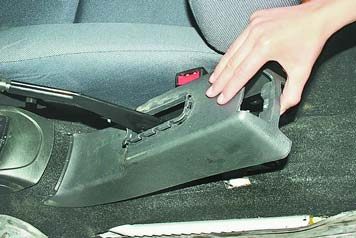

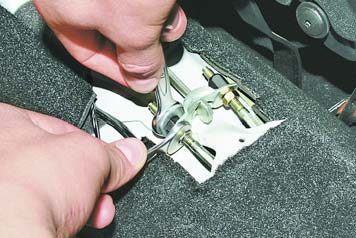

1. Снимите заднюю часть облицовки тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).	2. Ослабьте затяжку контргайки...

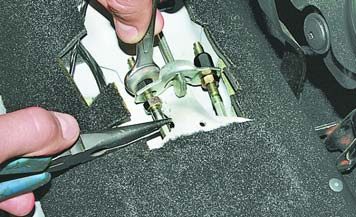

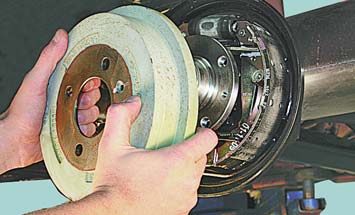

3. ...и, удерживая тросы от проворачивания, отверните регулировочные гайки.	4. Снимите тормозной барабан (см. «Снятие и установка барабанов тормозных механизмов задних колес»).

5. Снимите заднюю тормозную колодку (см. «Замена колодок тормозных механизмов задних колес»).

Примечание Наконечник троса привода стояночного тормоза можно отсоединить, не снимая заднюю тормозную колодку, но для удобства установки мы рекомендуем ее снять.

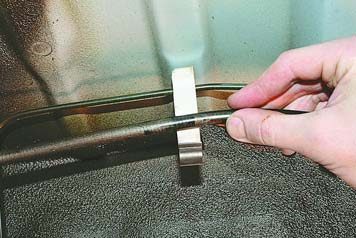

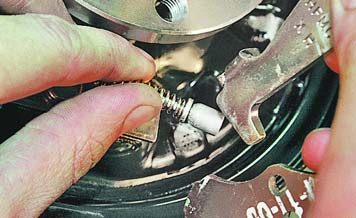

6. Отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.	7. Выведите оплетку троса из держателя в основании кузова...

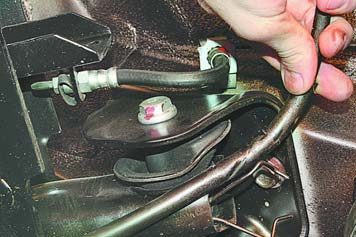

8. ...и балки задней подвески.	9. Извлеките один наконечник троса из отверстия защитного щитка заднего тормозного механизма...

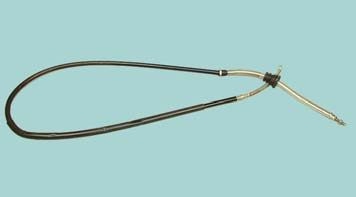

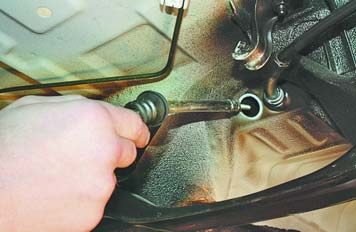

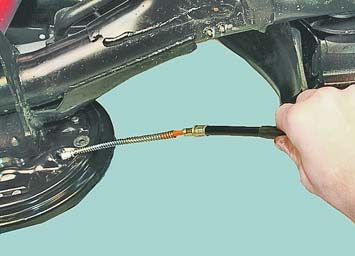

10. ...а второй — из отверстия в основании кузова...	11. ...и снимите трос.

12. Установите трос привода стояночного тормоза в порядке, обратном снятию.

13. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
