9.3.3. Снятие и установка узлов системы освещения и звукового сигнала

Фары
Снятие
Откройте и надежно закрепите капот.
Отсоедините провод «массы» от аккумуляторной батареи.

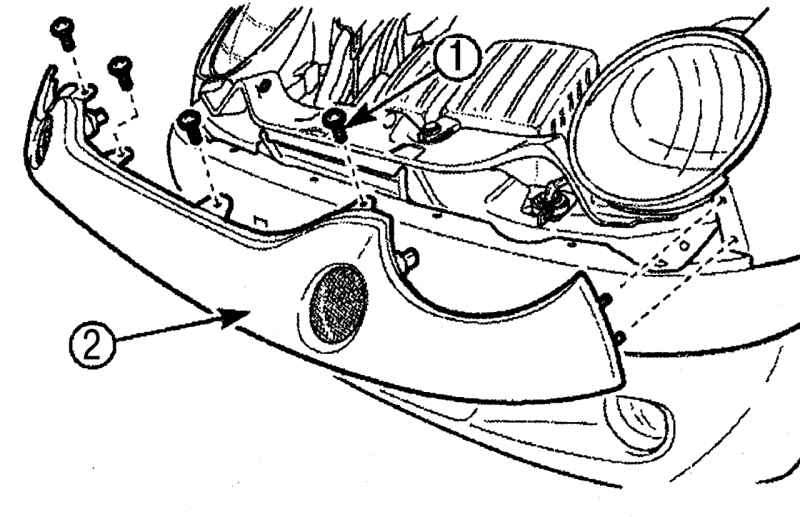

Расположение винтов (1) крепления передней накладки бампера (2)
Рис. 9.10. Расположение винтов (1) крепления передней накладки бампера (2)




Отверните винты 1 (рис. 9.10) и снимите переднюю накладку бампера 2.
Снимите фару в следующем порядке:

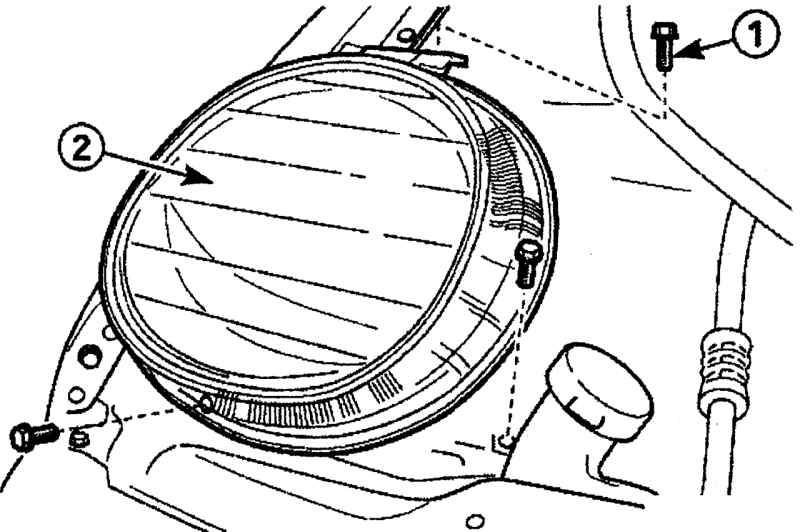

Расположение винтов (1) крепления фары (2)
Рис. 9.11. Расположение винтов (1) крепления фары (2)




- отверните болты с шайбой 1 (рис. 9.11);
- отсоедините электрические разъемы;
- снимите фару 2.
Установка
Установите фару и закрепите ее винтами.
Подсоедините электрические разъемы фары и габаритного света.
Установите переднюю накладку бампера и закрепите болтами.
Подсоедините провод «массы» к аккумуляторной батарее.
Указатели поворота
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите переднюю накладку бампера.
Снимите указатель поворота с накладки переднего бампера в следующем порядке:

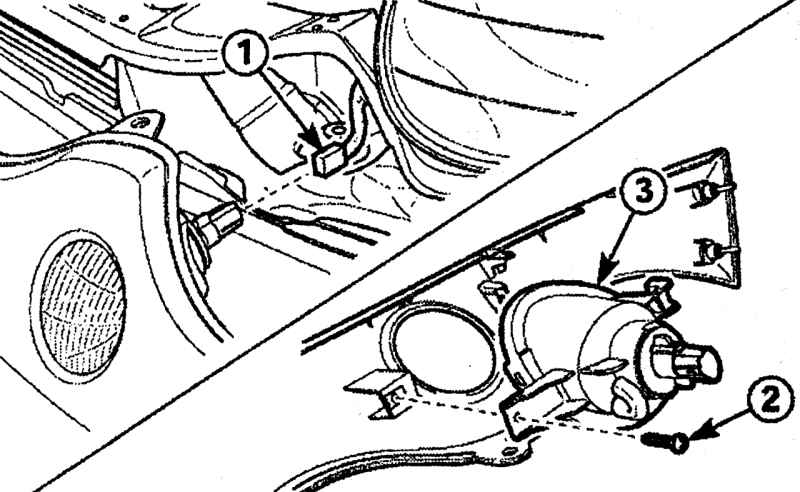

Расположение электрического разъема (1) и винта (2) крепления указателя поворота (3)
Рис. 9.12. Расположение электрического разъема (1) и винта (2) крепления указателя поворота (3)




- отсоедините электрический разъем 1 (рис. 9.12);
- выверните винт 2;
- снимите указатель поворота в сборе 3.
Установка
Подсоедините электрический разъем.
Установите указатель поворота в сборе и закрепите винтом.
Установите переднюю накладку бампера.
Подсоедините провод «массы» к аккумуляторной батарее.
Боковой указатель поворота
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.

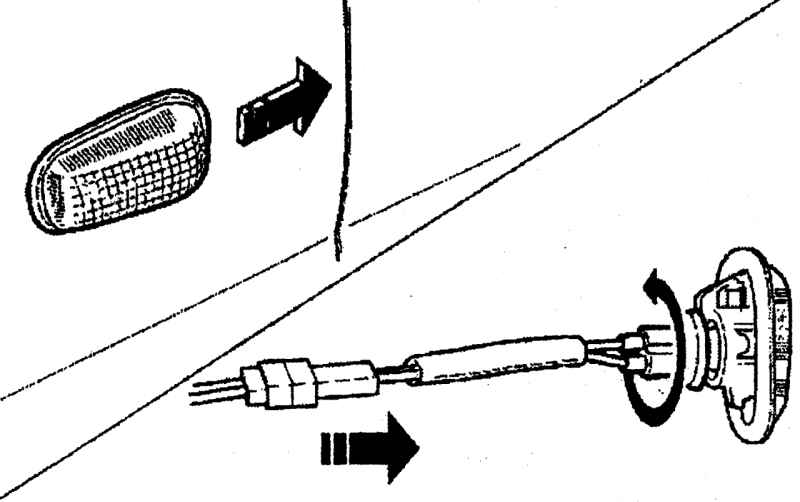

Направления нажатия для снятия бокового указателя поворота и поворота для снятия патрона с лампой и отсоединения электрического разъема
Рис. 9.13. Направления нажатия для снятия бокового указателя поворота и поворота для снятия патрона с лампой и отсоединения электрического разъема




Надавите на боковой указатель поворота в направлении к задней части автомобиля (рис. 9.13).
Поверните патрон против часовой стрелки и снимите лампу.
Отсоедините электрический разъем.
Установка
Подсоедините электрический разъем.
Установите боковой указатель поворота.
Подсоедините провод «массы» к аккумуляторной батарее.
Задний фонарь
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Откройте крышку багажника.
Снимите обивку крыла в багажном отсеке.

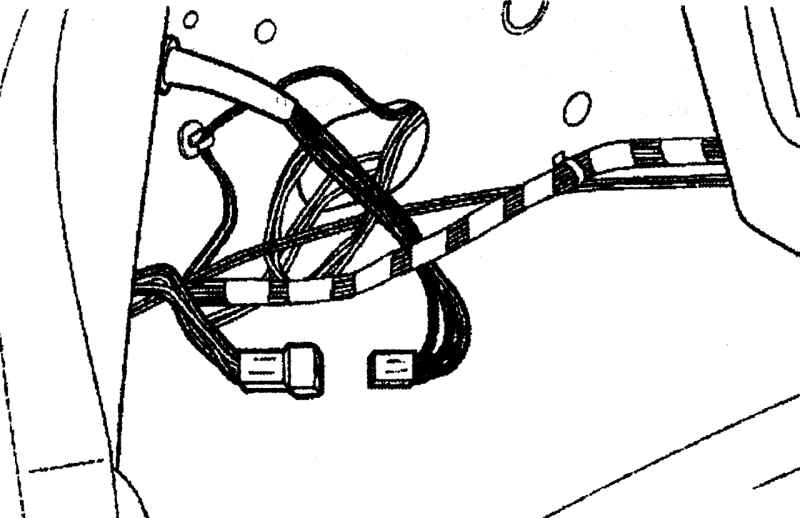

Отсоединение электрического разъема от заднего фонаря
Рис. 9.14. Отсоединение электрического разъема от заднего фонаря




Отсоедините от заднего фонаря электрический разъем (рис. 9.14).
Снимите задний фонарь в сборе в следующем порядке:

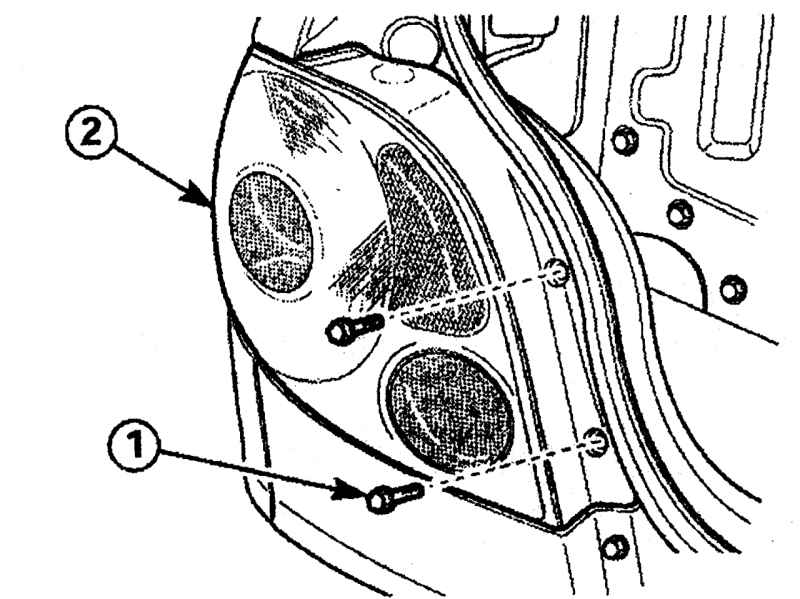

Расположение винтов (1) крепления заднего фонаря (2)
Рис. 9.15. Расположение винтов (1) крепления заднего фонаря (2)




- выверните винты 1 (рис. 9.15);
- снимите задний фонарь 2.
Установка
Установите задний фонарь в сборе и закрепите винтами.
Подсоедините электрический разъем.
Установите обивку крыла в багажном отсеке.
Подсоедините провод «массы» к аккумуляторной батарее.
Противотуманные фары
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Поднимите автомобиль и установите на опоры.
Снимите передние колеса.

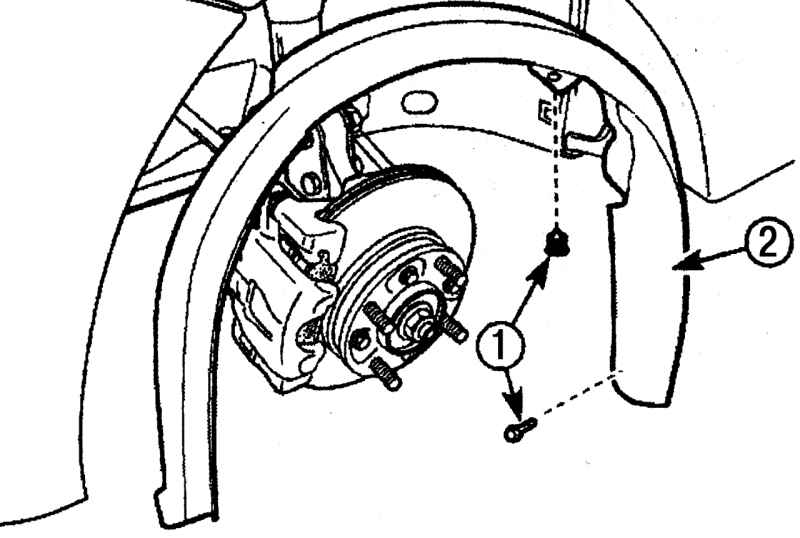

Расположение винтов (1) крепления грязезащитных щитков арок передних колес (2)
Рис. 9.16. Расположение винтов (1) крепления грязезащитных щитков арок передних колес (2)




Выверните винты 1 (рис. 9.16), освободите фиксаторы и снимите грязезащитные щитки арки передних колес 2.
Снимите передние противотуманные фары в следующем порядке:

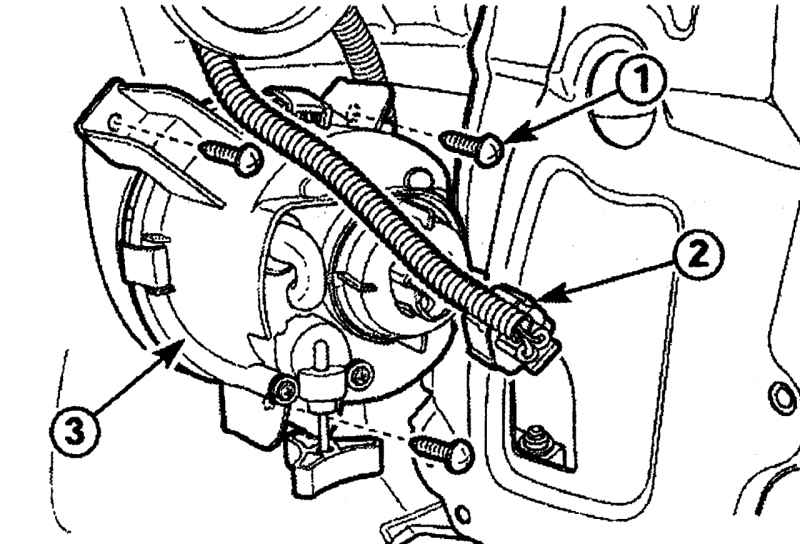

Расположение электрического разъема (2) и винтов (1) крепления передней противотуманной фары (3)
Рис. 9.17. Расположение электрического разъема (2) и винтов (1) крепления передней противотуманной фары (3)




- отверните винты 1 (рис. 9.17);
- отсоедините от передней противотуманной фары электрический разъем 2;
- снимите передние противотуманные фары 3.
Установка
Установите передние противотуманные фары и закрепите винтами.
Подсоедините электрический разъем к передним противотуманным фарам.
Установите грязезащитные щитки арок передних колес и закрепите их винтами и фиксаторами.
Установите передние колеса.
Опустите автомобиль.
Подсоедините провод «массы» к аккумуляторной батарее.
Дополнительный стоп-сигнал и его кронштейн
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Откройте крышку багажного отсека.
Снимите обивку крышки багажника.

Расположение винтов (1) крепления кожуха (2) дополнительного стоп-сигнала
Рис. 9.18. Расположение винтов (1) крепления кожуха (2) дополнительного стоп-сигнала




Отверните винты 1 (рис. 9.18) и снимите кожух 2 дополнительного стоп-сигнала.
Снимите дополнительный стоп-сигнал и лампу в следующем порядке:

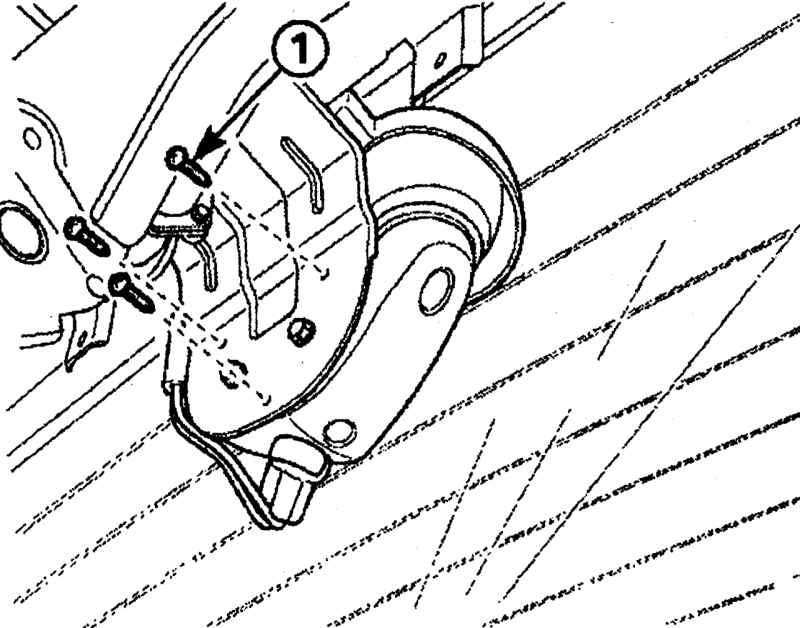

Расположение винтов (1) крепления дополнительного стоп-сигнала
Рис. 9.19. Расположение винтов (1) крепления дополнительного стоп-сигнала




- отверните винты 1 (рис. 9.19);

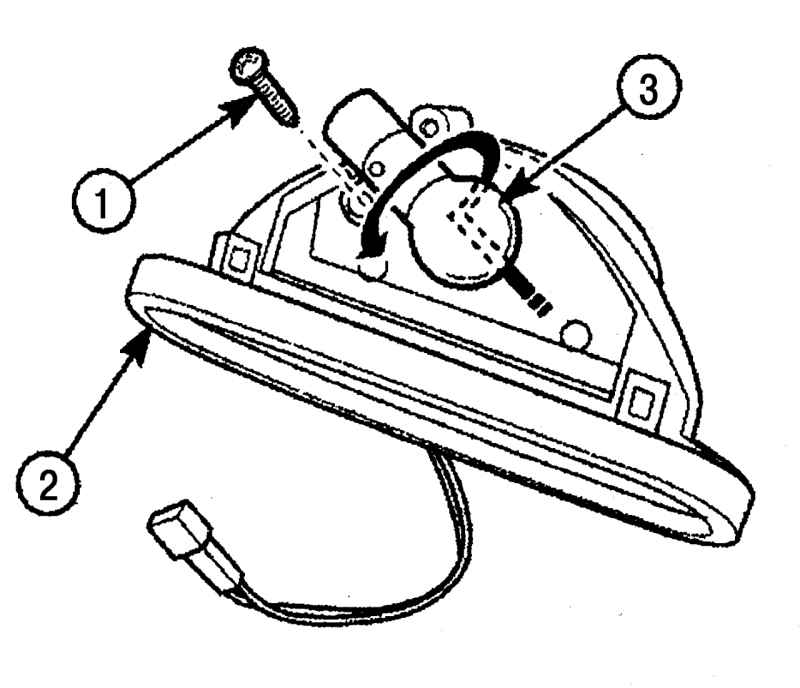

Расположение винта (1) крепления патрона лампы (3) и плафона (2)
Рис. 9.20. Расположение винта (1) крепления патрона лампы (3) и плафона (2)




- отверните винт 1 (рис. 9.20) крепления патрона лампы;
- снимите плафон 2;
- снимите лампу 3.
Снимите привод заднего стеклоочистителя в сборе.

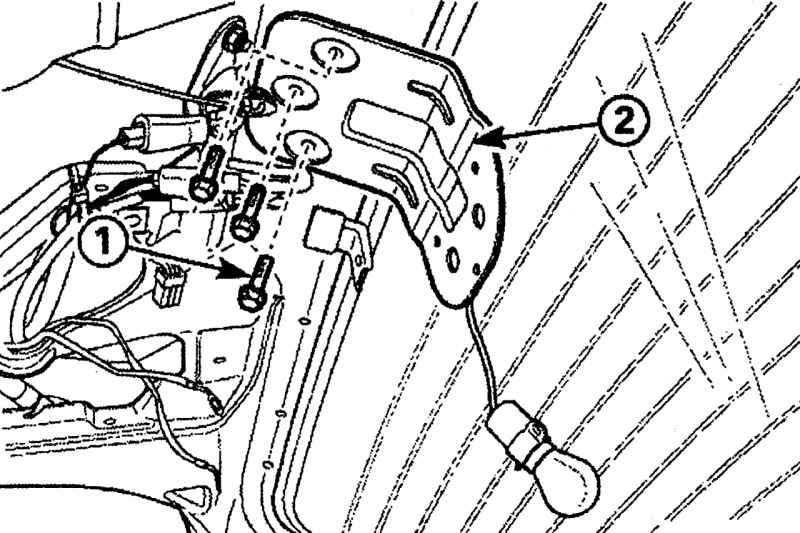

Расположение болтов (1) крепления кронштейна (2) дополнительного стоп-сигнала
Рис. 9.21. Расположение болтов (1) крепления кронштейна (2) дополнительного стоп-сигнала




Выверните болты 1 (рис. 9.21) и снимите кронштейн 2 дополнительного стоп-сигнала.
Установка
Установите кронштейн дополнительного стоп-сигнала и закрепите болтами.
Установите привод заднего стеклоочистителя в сборе.
Установите лампу.
Установите плафон и закрепите винтами.
Установите кожух и закрепите винтами.
Установите обивку крышки багажника.
Подсоедините провод «массы» к аккумуляторной батарее.
Фонарь освещения номерного знака
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите фонарь освещения номерного знака с ручки крышки багажника в следующем порядке:

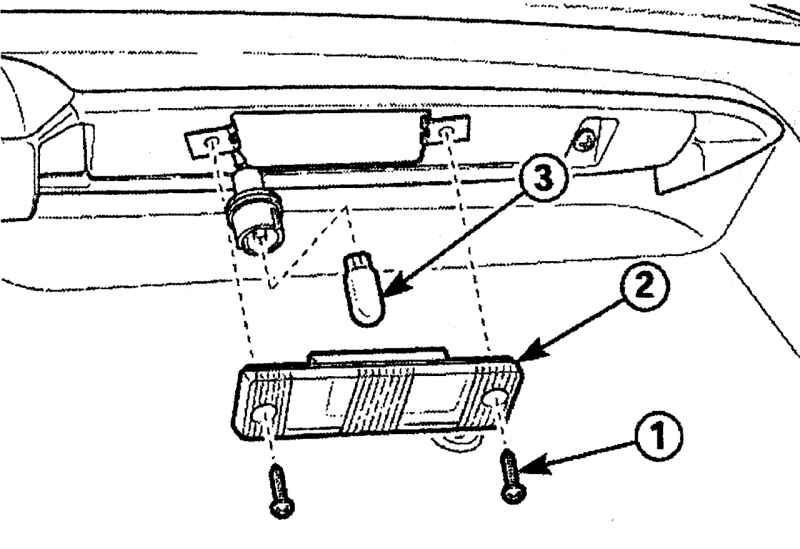

Расположение винтов (1) крепления плафона (2) и лампы (3) фонаря освещения номерного знака
Рис. 9.22. Расположение винтов (1) крепления плафона (2) и лампы (3) фонаря освещения номерного знака




- отверните винты 1 (рис. 9.22);
- вытяните плафон 2;
- снимите лампу 3 фонаря освещения номерного знака.
Снимите привод заднего стеклоочистителя в сборе.
Отсоедините электрический разъем в крышке багажника.
Снимите ручку крышки багажника.

Расположение патрона лампы (1) фонаря освещения номерного знака
Рис. 9.23. Расположение патрона лампы (1) фонаря освещения номерного знака




Снимите патрон лампы 1 (рис. 9.23) фонаря освещения номерного знака.
Установка
Установите патрон лампы фонаря освещения номерного знака.
Установите ручку крышки багажника.
Подсоедините электрический разъем.
Установите привод заднего стеклоочистителя в сборе.
Установите лампу фонаря освещения номерного знака.
Установите плафон фонаря освещения номерного знака и закрепите винтами.
Подсоедините провод «массы» к аккумуляторной батарее.
Дверной выключатель
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите дверной выключатель в следующем порядке:

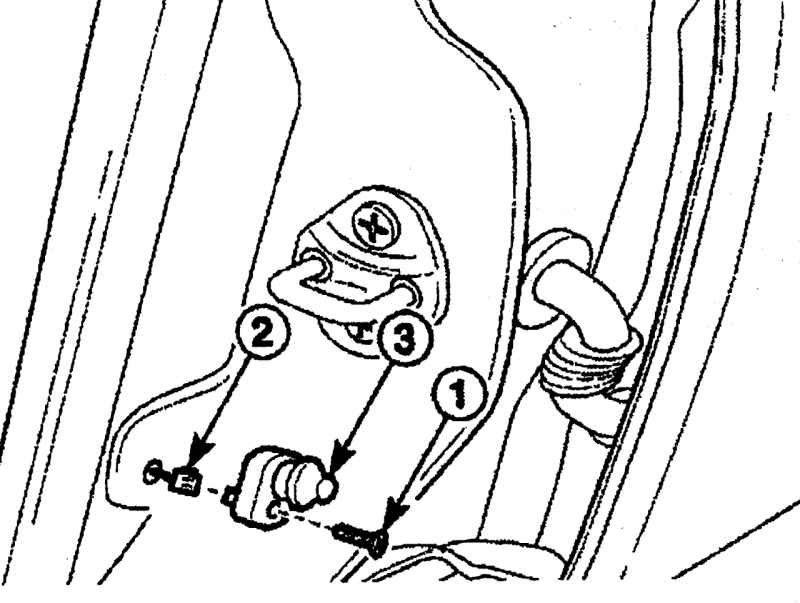

Расположение винта (1) крепления дверного выключателя (2) и электрического разъема (3)
Рис. 9.24. Расположение винта (1) крепления дверного выключателя (2) и электрического разъема (3)




- выверните винт 1 (рис. 9.24);
- отсоедините электрический разъем 3 от дверного выключателя;
- снимите дверной выключатель 2.
Установка
Подсоедините электрический разъем к дверному выключателю.
Установите дверной выключатель и закрепите винтом.
Подсоедините провод «массы» к аккумуляторной батарее.
Плафон освещения салона
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите плафон освещения салона в следующем порядке:

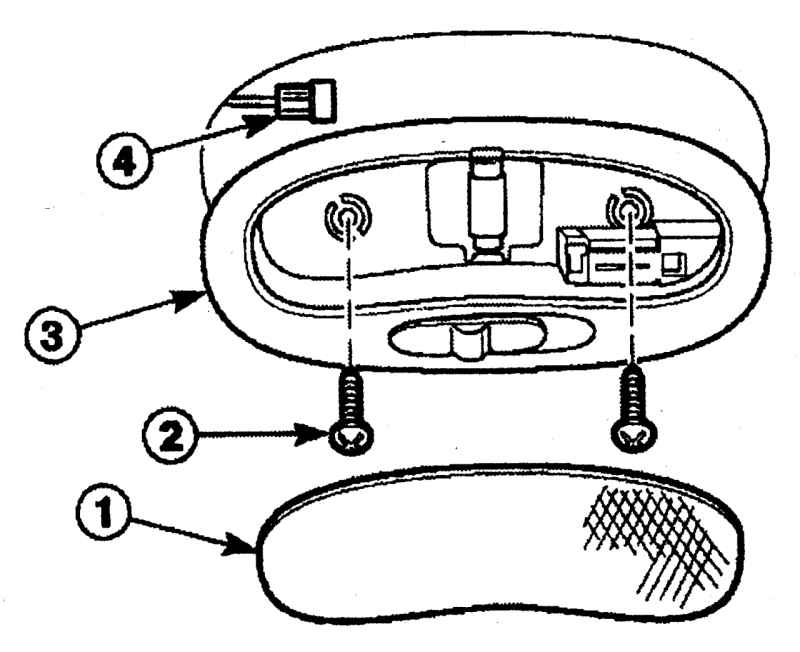

Плафон освещения салона
Рис. 9.25. Плафон освещения салона: 1 — рассеиватель; 2 — винты; 3 — плафон освещения салона; 4 — электрический разъем




- лезвием тонкой отвертки подденьте и снимите рассеиватель 1 (рис. 9.25) с плафона освещения салона;
- выверните винты 2;
- отсоедините электрический разъем 4 от плафона освещения салона;
- снимите плафон освещения салона 3.
Установка
Подсоедините электрический разъем к плафону освещения салона.
Установите плафон освещения салона и закрепите винтами.
Установите рассеиватель плафона освещения салона.
Подсоедините провод «массы» к аккумуляторной батарее.
Плафон освещения пепельницы
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.

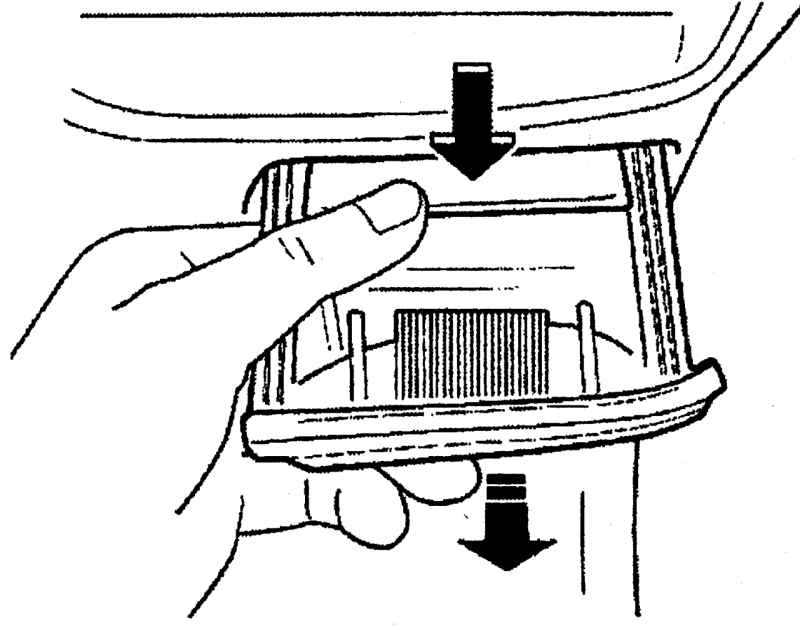

Нажатие верхней пластины для снятия пепельницы
Рис. 9.26. Нажатие верхней пластины для снятия пепельницы




Снимите пепельницу из салазок, нажимая на верхнюю пластину (рис. 9.26).
Снимите салазки пепельницы с панели управления в следующем порядке:

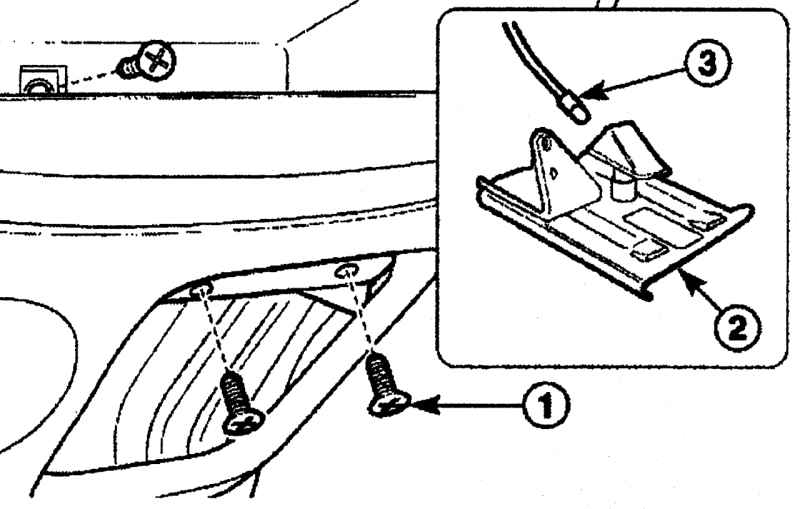

Расположение винтов (1) крепления салазок (2) пепельницы и снятие лампы (3) с салазок
Рис. 9.27. Расположение винтов (1) крепления салазок (2) пепельницы и снятие лампы (3) с салазок




- выверните винты 1 (рис. 9.27);
- снимите салазки 2 пепельницы;
- снимите лампу 3 с салазок пепельницы.
Установка
Установите лампу на салазки пепельницы.
Установите салазки пепельницы и закрепите винтами.
Вставьте пепельницу в салазки.
Подсоедините провод «массы» к аккумуляторной батарее.
Плафон освещения багажника
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Откройте крышку багажника.

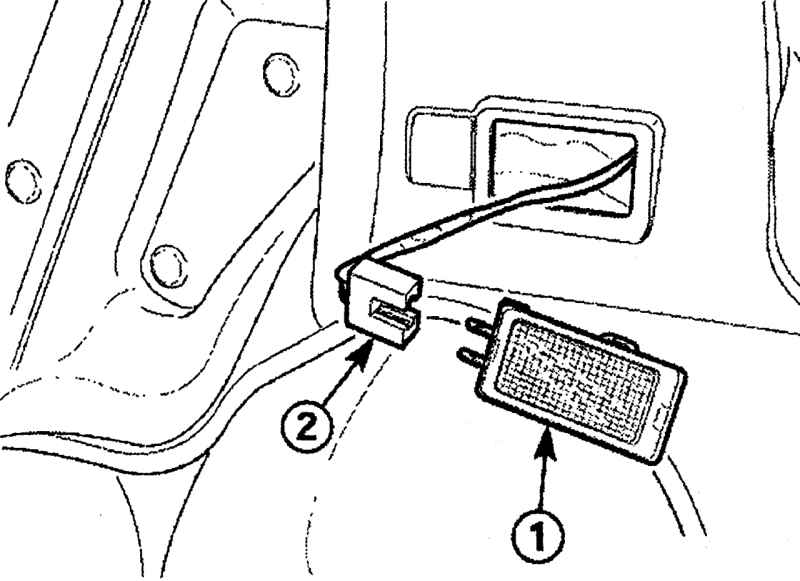

Снятие плафона багажника (1) и отсоединение от него электрического разъема (2)
Рис. 9.28. Снятие плафона багажника (1) и отсоединение от него электрического разъема (2)




Лезвием тонкой отвертки подденьте и снимите плафон багажника 1 (рис. 9.28).
Отсоедините от плафона электрический разъем 2.
Установка
Подсоедините электрический разъем к плафону багажника.
Установите плафон багажника.
Подсоедините провод «массы» к аккумуляторной батарее.
Звуковой сигнал
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Поднимите автомобиль и установите на опоры.
Снимите передние колеса.
Выверните винты 1 (см. рис. 9.16), освободите фиксаторы и снимите грязезащитные щитки арок передних колес 2.

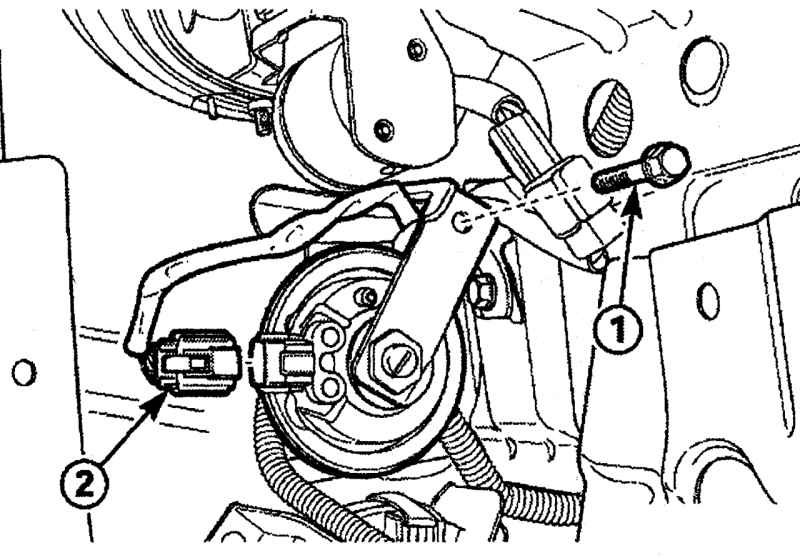

Расположение болта (1) крепления звукового сигнала (2)
Рис. 9.29. Расположение болта (1) крепления звукового сигнала (2)




Отверните болт 1 (рис. 9.29) и снимите звуковой сигнал 2.
Отсоедините от звукового сигнала электрический разъем 2.
Установка
Установите звуковой сигнал и закрепите болтом.
Подсоедините электрический разъем к звуковому сигналу.
Установите грязезащитные щитки арок передних колес и закрепите их винтами и фиксаторами.
Установите передние колеса.
Опустите автомобиль.
Подсоедините провод «массы» к аккумуляторной батарее.
