5.2. Двигатели УМЗ-4215С*, УМЗ-42150*

Двигатели УМЗ-4215 имеют традиционную конструкцию, которая длительное время выпускается АООТ «Волжские моторы»: алюминиевый блок цилиндров с нижним расположением распределительного вала, штанговый привод клапанов через коромысла, шестеренчатый привод распределительного вала, алюминиевая головка с выходом впускных и выпускных каналов на одну сторону.

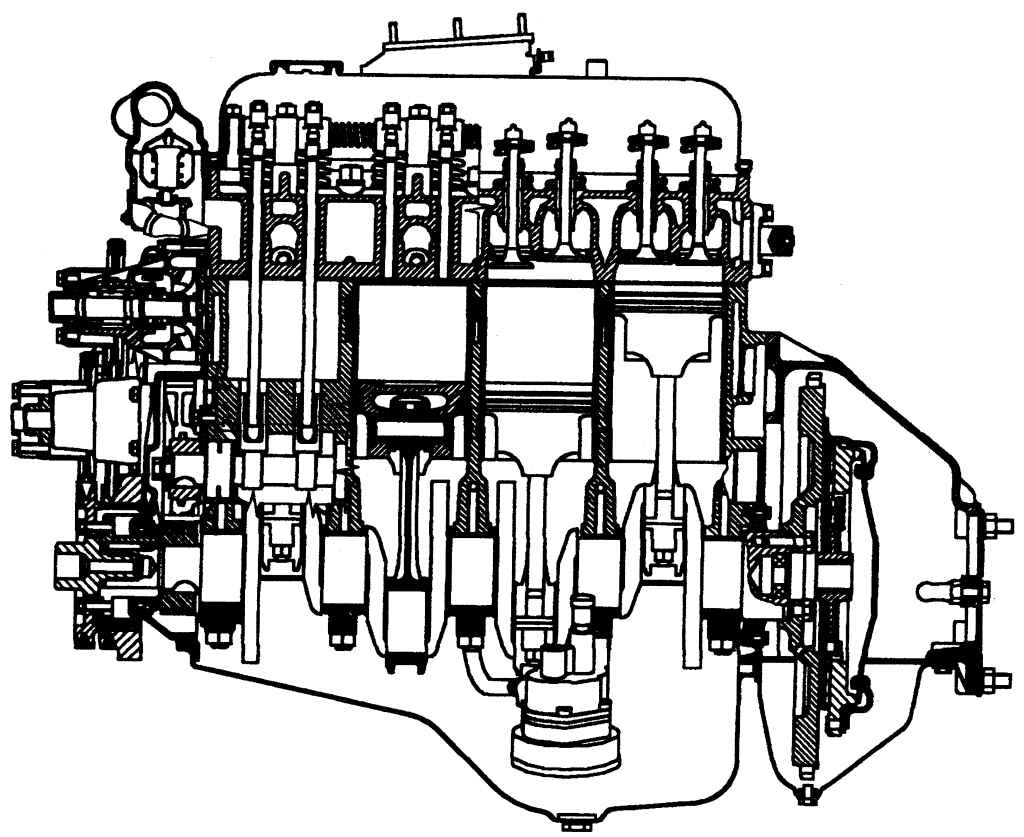

Рис. 4.87. Продольный разрез двигателя

Основное конструктивное отличие двигателей 4215 от двигателей ЗМЗ-4025 и ЗМЗ-4026 состоит в том, что они имеют алюминиевый блок с залитыми тонкостенными гильзами из специального износостойкого чугуна (ИЧГ-ЗЗМ). Номинальный диаметр гильз — 100 мм. Ход поршня остается прежним — 92 мм. Рабочий объем цилиндров двигателя увеличен за счет увеличения диаметра поршня до 2,89 л. Продольный разрез двигателя дан на рис. 4.87.
