9.10.6. Регулировка привода стояночного тормоза

Стояночная тормозная система

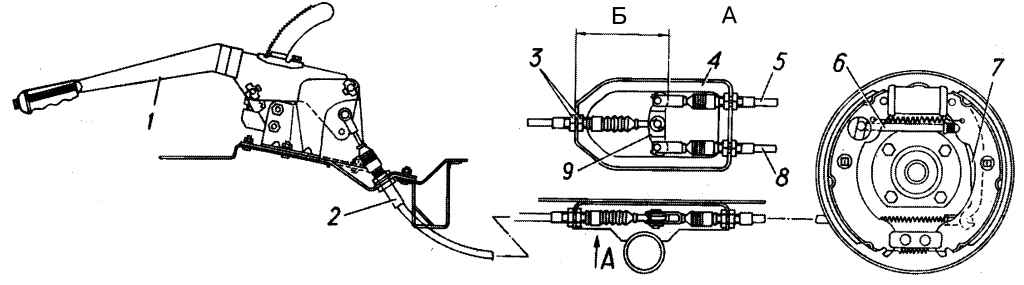

Рис. 8.7. Стояночная тормозная система: 1 — рычаг; 2 — передний трос; 3 — гайка; 4 — кронштейн; 5 и 8 — задние тросы; 6 — разжимное звено; 7 — рычаг привода; 9 — уравнитель




Если при торможении автомобиля стояночным тормозом рычаг 1 (см. рис. 8.7) при приложении к нему усилия 600 Н (60 кгс) и более фиксируется на крайних верхних зубьях сектора, то следует произвести регулировку привода в следующем порядке:
- установить рычаг привода в крайнее нижнее положение;

Тормозной механизм задних колес

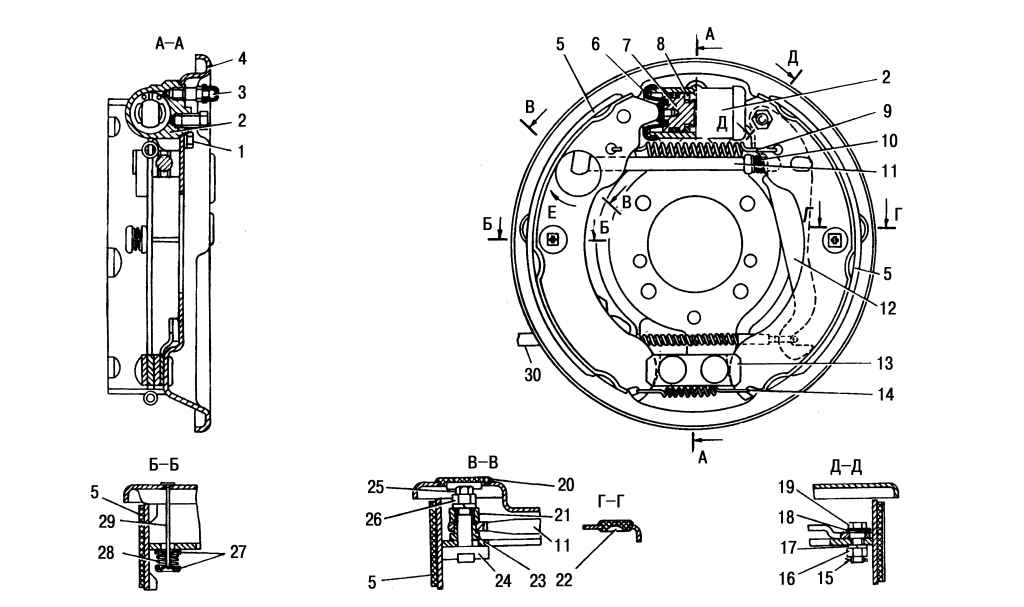

Рис. 8.6. Тормозной механизм задних колес: 1 — болт крепления колесного цилиндра; 2 — колесный цилиндр; 3 — клапан прокачки; 4 — щит тормоза; 5 — колодка; 6 — защитный чехол; 7 — поршень; 8 — упорное кольцо; 9, 10, 14 и 28 — пружины; 11 — разжимное звено; 12 — приводной рычаг стояночного тормоза; 13 — пластина крепления колодок; 15 — шплинт; 16 — гайка; 17 и 18 — шайбы; 19 — болт; 20 и 22 — заглушки; 21 и 23 — втулки эксцентрика; 24 — эксцентрик; 25 — ось эксцентрика; 26 — гайка; 27 — чашки; 29 — стержень; 30 — трос стояночной тормозной системы




- снять заглушки 20 (см. рис. 8.6) в тормозных механизмах задних колес. Используя ключ-звездочку 17 мм, ослабить на 1,0—1,5 оборота гайку крепления эксцентрика регулировочного механизма одного из тормозов;
- исключить зазор между разжимным звеном 11 и рычагом 12, для чего специальным трубчатым ключом размером 9 мм поворачивать болт 25 эксцентрика в направлении, указанном стрелкой, до тех пор, пока не будет ощущаться сопротивление вращению, которое связано с разжатием колодок (начало движения колодок можно также определить через смотровые окна в щите);
- затянуть гайку крепления эксцентрика моментом 24—35 Н·м (2,4— 3,5 кгс·м) в положении начала разжатия колодок. При этом с помощью ключа 9 мм следует удерживать болт 25 эксцентрика от поворота;
- отрегулировать подобным образом положение разжимного звена 11 в другом тормозном механизме;
- установить заглушки в тормозные механизмы;
- проверить наличие зазоров между наконечниками тросов 5 (см. рис. 8.7) и 8 и впадинами на уравнителе 9. Зазоры устраняются подтяжкой гаек крепления тросов на кронштейне 4. Регулировку следует производить таким образом, чтобы после регулировки уравнитель находился на расстоянии Б от передней стенки кронштейна и перпендикулярно продольной оси автомобиля.
При правильно отрегулированном приводе стояночного тормоза рычаг привода под усилием 600 Н (60 кгс) не должен перемещаться более, чем на 15 зубьев запирающего механизма.
