3.4.3. Вал привода переднего колеса (ШРУС «Трипод TJ»)

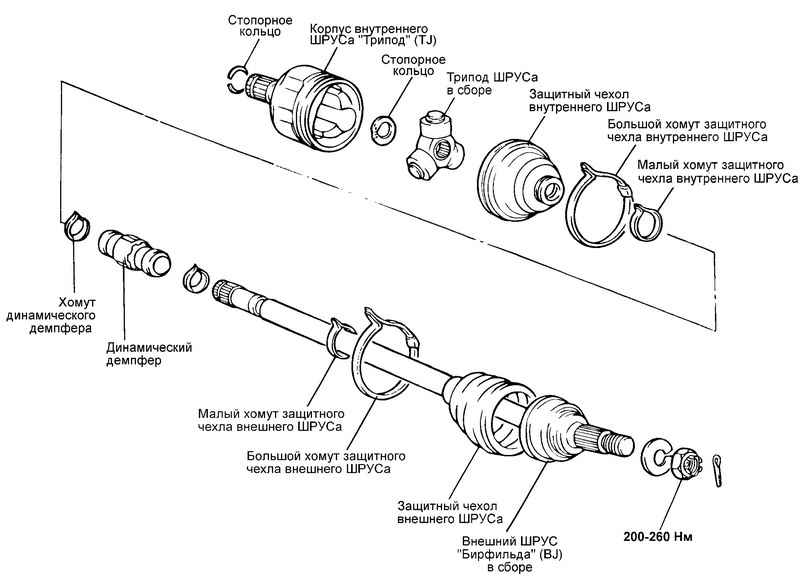

Рис. 3.130. Вал привода переднего колеса (ШРУС «Трипод TJ»)

ПРИМЕЧАНИЕ Не разбирайте внешний ШРУС «Трипод TJ». Для смазки ШРУСов вала привода колеса применяется специальная консистентная смазка. Не смешивайте старую и новую смазку, а также разные типы консистентных смазок. После снятия заменяйте хомуты защитных чехлов ШРУСа новыми.

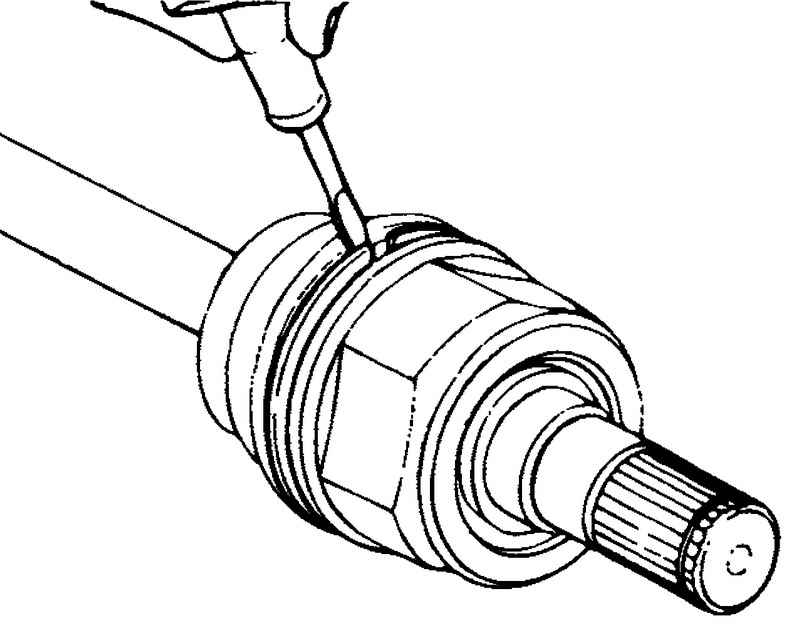

Рис. 3.131. Снятие хомутов крепления защитного чехла внутреннего ШРУСа

Снимите хомуты крепления защитного чехла внутреннего ШРУСа и снимите защитный чехол с корпуса внутреннего ШРУСа (рис. 3.131).

ВНИМАНИЕ Будьте осторожны, не повредите защитный чехол при снятии.

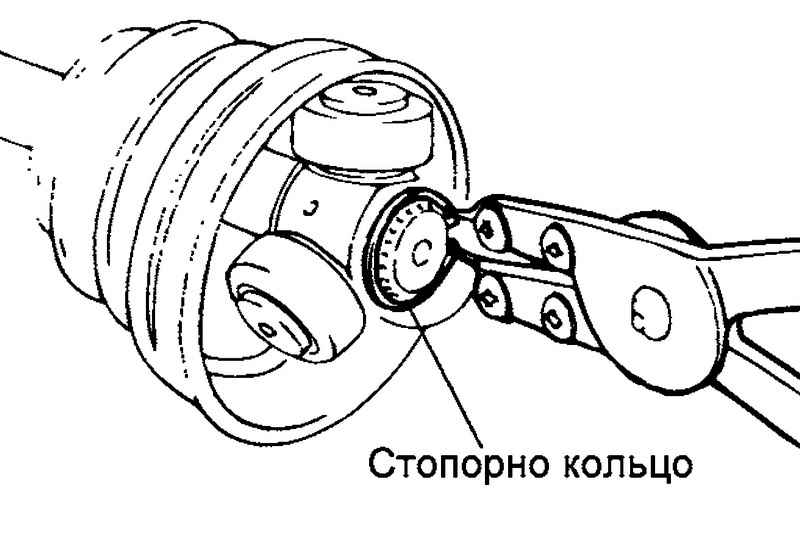

Рис. 3.132. Снятие стопорного кольца с вала привода колеса

Снимите стопорное кольцо с вала привода колеса, затем снимите трипод ШРУСа в сборе (рис. 3.132).

Очистите трипод ШРУСа в сборе.

Снимите хомуты защитного чехла внешнего ШРУСа и снимите защитный чехол с корпуса внешнего ШРУСа.

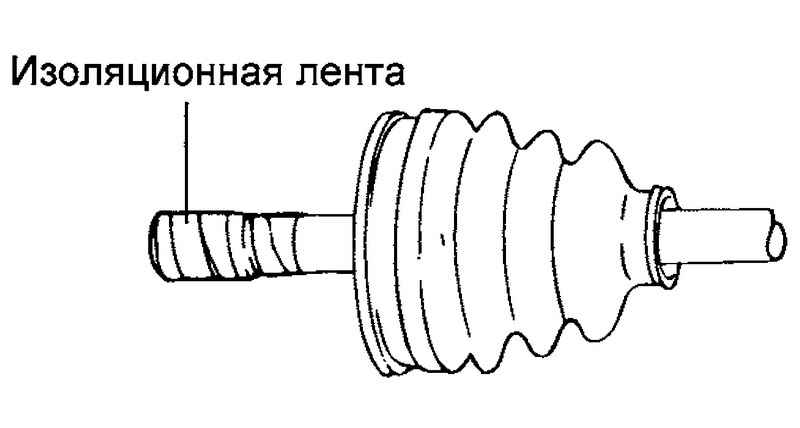

Рис. 3.133. Установка липкой ленты

ВНИМАНИЕ Если предполагается повторная установка защитного чехла ШРУСа, то оберните (пластиковой) изоляционной лентой шлицевую часть вала, чтобы не допустить повреждения чехла (рис. 3.133).

Проверьте шлицевую часть вала привода колеса на отсутствие повышенного износа или повреждений.

Убедитесь в отсутствии воды, посторонних частиц, грязи или ржавчины в защитном чехле внешнего ШРУСа.

Убедитесь, что ролики на осях трипода в сборе вращаются нормально и нет следов повышенного износа или коррозии.

Проверьте канавку внутренней поверхности корпуса ШРУСа на предмет отсутствия следов износа или коррозии.

Проверьте динамический демпфер на отсутствие повреждений или трещин.

Оберните (пластиковой) изоляционной лентой шлицевую часть вала привода колеса со стороны внутреннего ШРУСа для предотвращения повреждения защитного чехла.

Нанесите смазку на вал привода колеса и установите защитные чехлы ШРУСов.

Внешний ШРУС (BJ): CENTOPLEX 278M/ 136K.

Внутренний ШРУС (TJ): KLKTJ 41–182 (MS511–50, KOREA KLUBER).

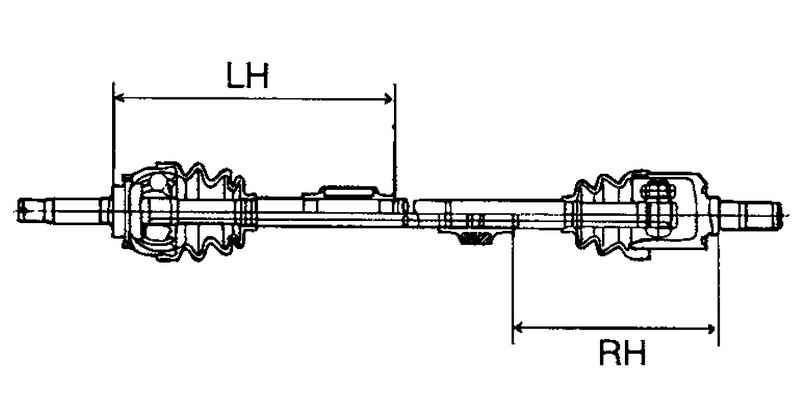

Рис. 3.134. Установка динамического демпфера

Для установки динамического демпфера, удерживая внешний ШРУС и вал привода колеса так, чтобы они находились на прямой линии, закрепите динамический демпфер хомутом в местах, указанных на рисунке 3.134.

Заполните специальной консистентной смазкой защитный чехол внутреннего ШРУСа и установите его на место.

Закрепите защитный чехол внутреннего ШРУСа хомутами.

Добавьте специальную консистентную смазку в корпус внешнего ШРУСа в количестве, которое соответствует количеству смазки, удаленной при проверке.

Установите защитный чехол внешнего ШРУСа.

Закрепите защитный чехол внешнего ШРУСа хомутами.

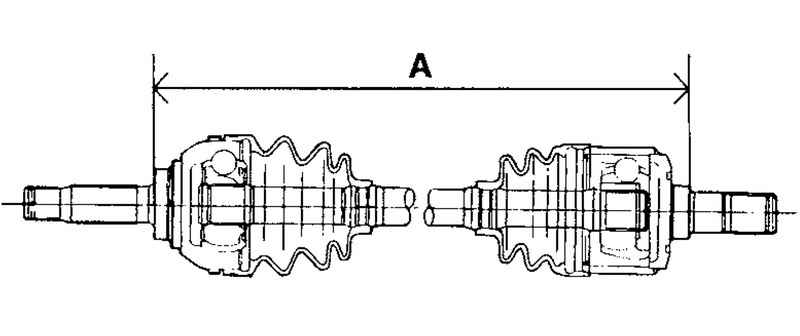

Рис. 3.135. Установка хомутов защитных чехлов

Установите хомуты защитных чехлов внешних ШРУСов на соответствующем расстоянии друг от друга (чтобы обеспечить необходимый объем воздуха внутри чехла), и затем надежно затяните хомуты (рис. 3.135).
