7.1.4. Проверка катушек зажигания

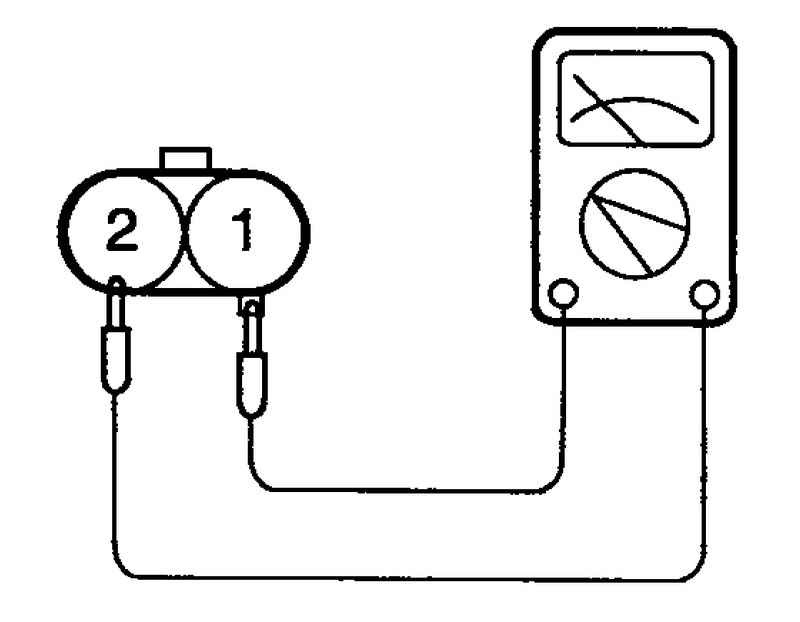

Рис. 7.2. Измерение сопротивления первичной обмотки катушки зажигания

Измерьте сопротивление первичной обмотки катушки между выводами 1 и 2 разъемов С18-2 и С68-1 (катушка зажигания для цилиндров №1 и №4) катушки зажигания и между выводами 1 и 2 разъемов С18-1 и С68-2 (катушка зажигания для цилиндров №2 и №3) катушки зажигания (рис. 7.2).

Номинальное значение: 0,5 ±0,05 Ом.

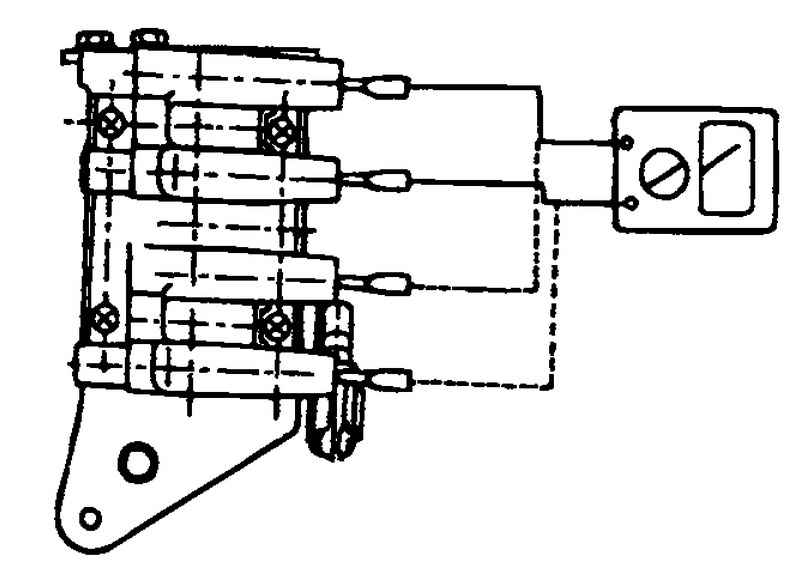

Рис. 7.3. Измерение сопротивления вторичной обмотки катушки зажигания

Измерьте сопротивление вторичной обмотки между выводами высокого напряжения для цилиндров №1 и №4, а также для цилиндров №2 и №3 (рис. 7.3).

Номинальное значение: 12,1 ±1,8 кОм.

ВНИМАНИЕ Перед измерением сопротивления вторичной обмотки убедитесь, что разъем катушки зажигания отсоединен.
