7.4.3. Устройство и назначение антенного блока иммобилайзера («Smartra»)

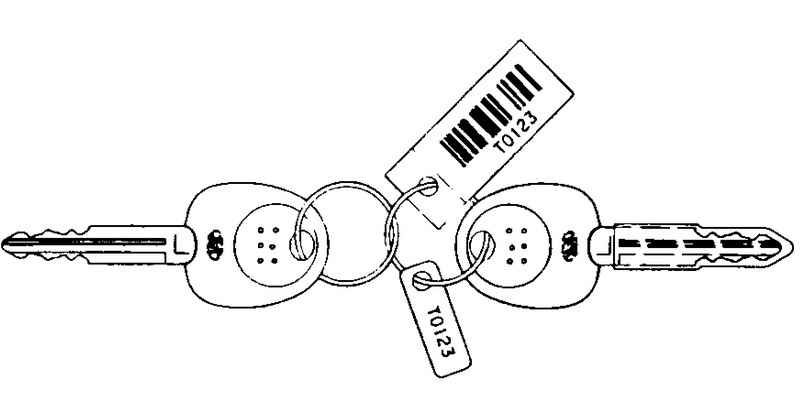

Рис. 7.78. Приемоответчик

При включении зажигания рамочная антенна выдает энергию на приемоответчик, который накапливает энергию в конденсаторе.

Как только выдача энергии от рамочной антенны прекращается, приемоответчик выдает секретные данные, используя накопленную энергию.

В приемоответчике используется усовершенствованный алгоритм кодирования. При программировании ключа в приемоответчик вводятся специальные данные автомобиля, которые записываются в память приемоответчика. Запись одноразовая, в силу чего содержимое памяти приемоответчика дополнить или изменить невозможно.

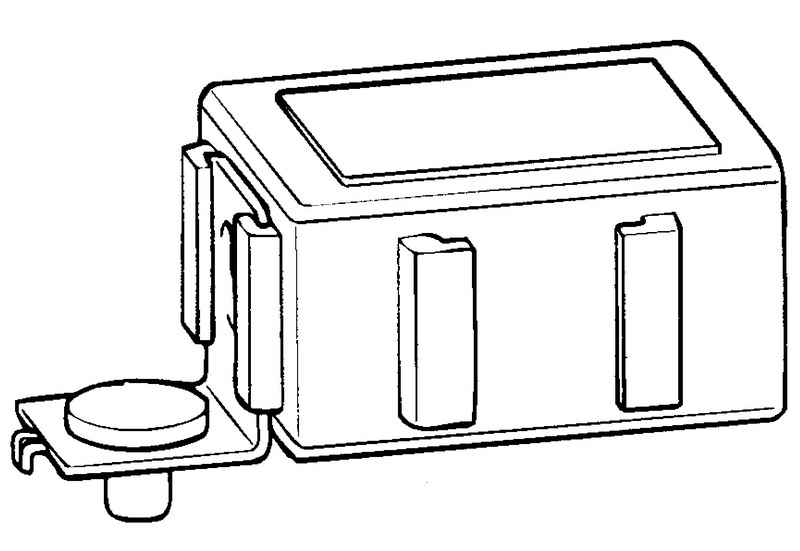

Рис. 7.79. Антенный блока иммобилайзера

Блок «Smartra» обеспечивает связь с приемоответчиком, встроенным в ключ зажигания. Связь осуществляется на радиочастоте 125 кГц. Блок «Smartra» установлен на выключателе зажигания рядом с рамочной приемо-передающей радиоантенной.

Принятый рамочной антенной радиочастотный сигнал преобразуется блоком «Smartra» в сообщения серийной связи. Сообщения, принятые от блока управления двигателем, преобразуются в радиочастотный сигнал, который через антенну передается а приемоответчик ключа.

Блок «Smartra» не производит проверки правильности распознавания приемоответчика и вычисления алгоритма кодирования. Он является лишь усовершенствованным интерфейсом, который преобразует поток радиочастотных данных от приемоответчика в серию сообщений на блок управления двигателем, и наоборот.

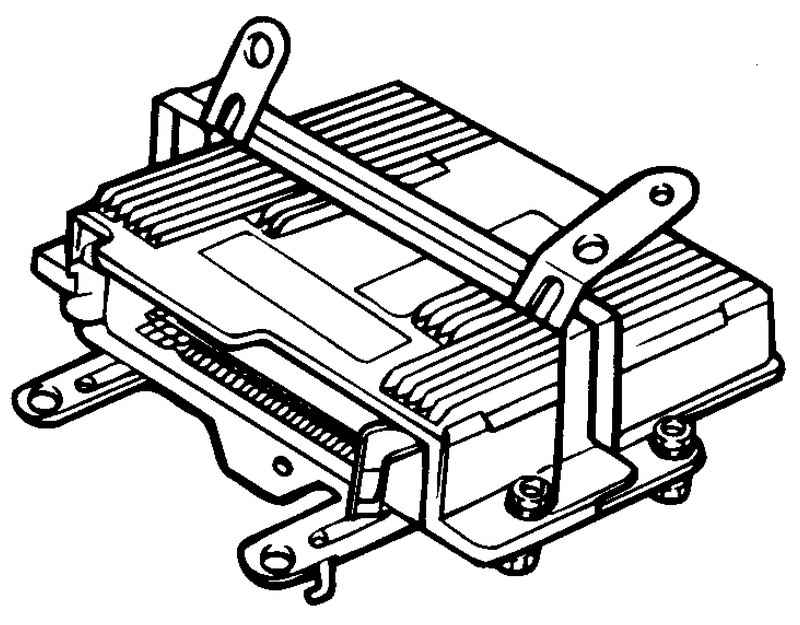

Рис. 7.80. Блок управления двигателем

Блок управления двигателем проверяет ключ зажигания по специальному алгоритму кодирования, который одновременно программируется в приемоответчике и блоке управления двигателем. Запуск двигателя возможен только при совпадении результатов действия алгоритмов. Данные приемоответчиков всех действующих ключей автомобиля хранятся в памяти блока управления двигателем.

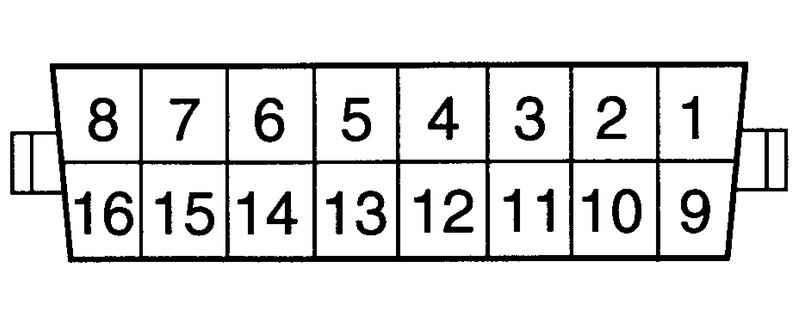

Рис. 7.81. Разъем линии передачи данных

Диагностические коды считываются путем присоединения к разъему вольтметра или прибора «Hi-Scan2».

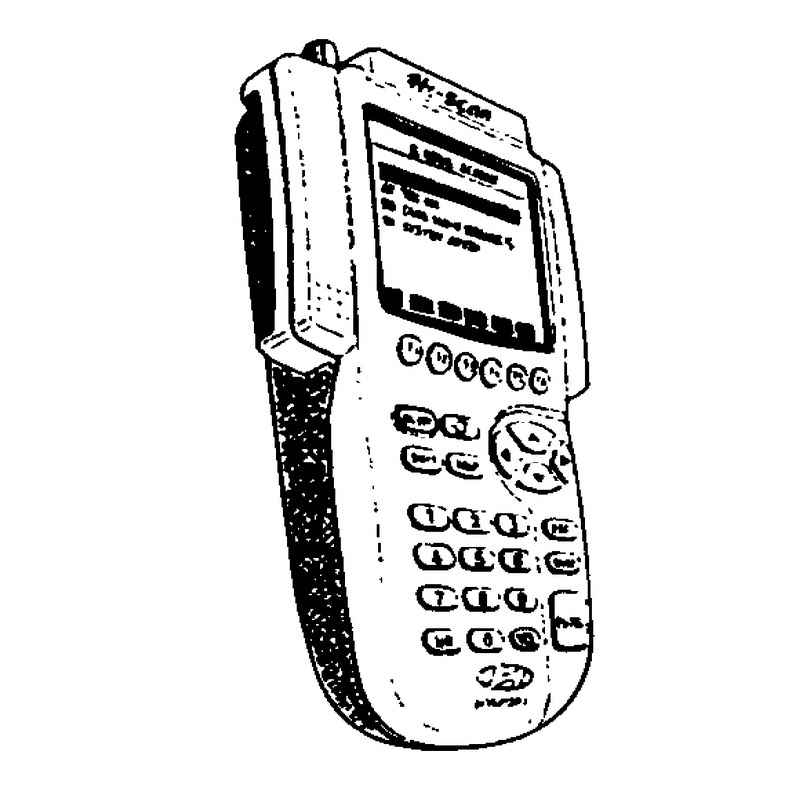

Рис. 7.82. Диагностический прибор

Прибор имеет функции ICM («Smartra»), ЕСМ (блок управления двигателем), диагностики и замены ключа.

Если блок управления двигателем определяет неисправность блока «Smartra» или приемоответчика, он задействует в системе иммобилайзера функцию аварийного запуска двигателя. Аварийный запуск возможен только, если в память блока управления двигателем был ранее введен пароль пользователя (4 цифры). Пароль выбирается владельцем автомобиля и вводится на сервисной станции. Для аварийного запуска блок управления двигателем разблокируется на 30 с только при условии, что блок управления двигателем и пароль пользователя находятся в состоянии «запрограммирован» и введенный пароль пользователя является правильным. Двигатель можно запустить только в течение этого времени, по затем запуск становится невозможным.

При выдаче неправильного пароля пользователя блок управления двигателем отклоняет запрос на запуск в течение одного часа. Длительность этого отклонения невозможно сократить путем отключения аккумуляторной батареи или любыми иными действиями. После подключения батареи таймер начинает отсчет с нуля.

Функцию аварийного запуска можно также активировать с помощью ключа зажигания. При этом пароль пользователя выдается на блок управления двигателем путем специальной последовательности включений и выключений зажигания. Блок управления двигателем разблокируется на 30 с только при условии, что блок управления и пароль пользователя находятся в состоянии «запрограммирован» и введенный пароль пользователя правильный. Двигатель можно запустить только в течение этого времени, затем запуск становится невозможным. После ввода нового пароля таймер начинает отсчет 30-секундного периода с нуля.

После выключения зажигания блок управления двигателем блокируется по истечении 8 с. Для следующего запуска требуется повторный ввод пароля пользователя.

Система диагностики контролирует:

– связь между блоком управления двигателем и блоком «Smartra»;

– работу блока «Smartra» и приемоответчика;

– хранящиеся в памяти блока управления двигателем данные, относящиеся к работе иммобилайзера.

Ошибки иммобилайзера разделены на три группы, каждая из которых включает в себя четыре типичных ошибки (неисправность схем, диапазон схем/ отклонение характеристик, низкий уровень сигнала/высокий уровень). Данная классификация ошибок представлена на приведенной таблице.

Неисправный блок управления двигателем заменяется «чистым» или «нейтральным» блоком. При этом все ключи необходимо запрограммировать в новом блоке. Не запрограммированные в новом блоке ключи действовать не будут (см. процедуру программирования ключей). Поскольку изменить программирование приемоответчиков невозможно, специальные данные автомобиля должны остаться без изменения.

При замене блока «Smartra» каких-либо специальных процедур не требуется. Вместо старого блока «Smartra» устанавливается новый. В этом устройстве не хранится никаких данных, связанных с приемоответчиком.

Блок управления двигателем приводится в «нейтральное» состояние с помощью проверочного прибора.

В замок зажигания вставляется ключ автомобиля, и при включении зажигания его данные записываются. Блок управления двигателем запрашивает у проверочного прибора специальные данные автомобиля. Сообщения связи определяются как «нейтральный режим». После успешного приема данных блока управления двигателем переходит в нейтральное состояние.

Блок управления двигателем остается заблокированным и не обеспечивает режим аварийного запуска и функции «двукратное включение зажигания».

Программирование ключей производится так же, как и для «чистого» блока управления двигателем. В силу невозможности изменения программирования приемоответчиков специальные данные автомобиля должны остаться без изменения. Для изменения данных необходимо располагать новыми ключами с чистым приемоответчиком.
