11.15. Переключатель режима

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажмите переключатель режима при включенном выключателе зажигания и проверьте, загорается ли символ "PWR" на индикаторе режима.

2. При неправильной работе проверьте напряжение на контактах разъема переключателя режима.

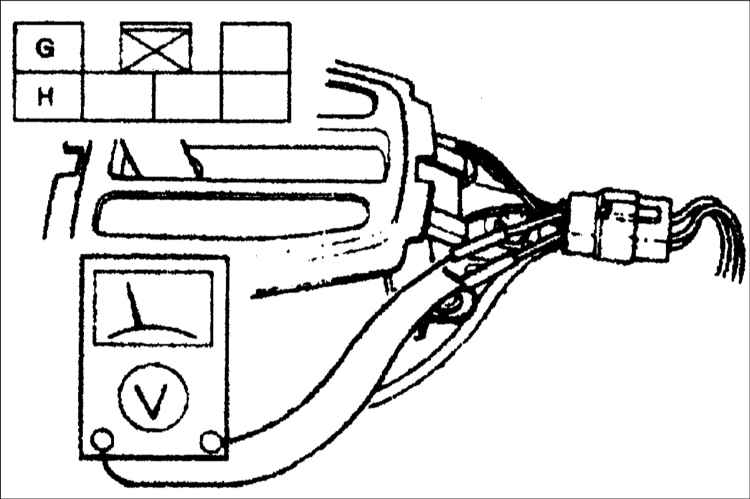

Проверка напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю консоль.

2. Включите зажигание.

3. Проверьте соответствие напряжения на клеммах A (LG) и C(W) требуемым значениям.

Переключатель режима	Напряжение на контактах
Освобожден	Напряжение батареи
Нажат	Менее 1,5 В

4. Если напряжение на контактах отличается от требуемых значений, проверьте проводимость цепи.

Проверка проводимости цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от переключателя режима.

2. Проверьте проводимость цепи между контактами B и Н.

Переключатель режима	Проводимость цепи
Освобожден	x
Нажат	0
