15.13. Тяга заднего стабилизатора поперечной устойчивости

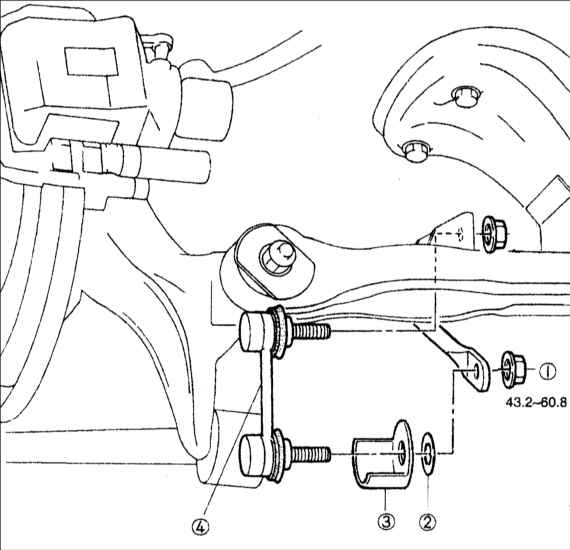

1 – гайка;
2 – установочная шайба;

3 – предохранительная втулка;
4 – тяга стабилизатора.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите домкратом заднюю часть автомобиля и установите ее на надежные опоры.

2. Снимите колеса.

3. Снятие проводите в последовательности, показанной на рисунке.

4. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.

5. Установка проводится в последовательности, обратной снятию, с учетом следующего.

6. Установите колеса.

Момент затяжки: 88–118 Н•м
