16.15. Ремни безопасности

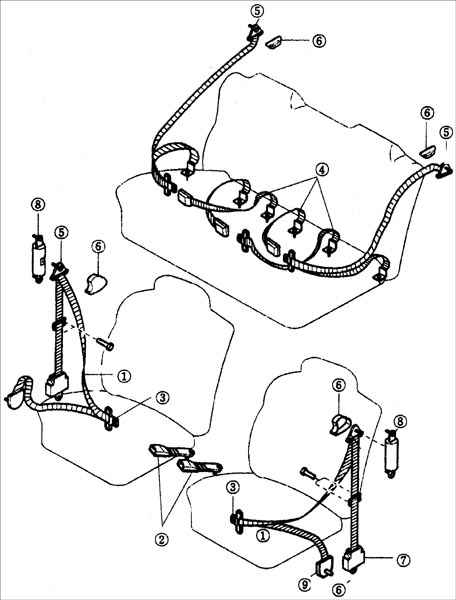

1 – узел переднего ремня безопасности;
2 – передние замки;
3 – язычок;
4 – задние замки;

5 – анкерный болт;
6 – крышка анкерного болта;
7 – натяжитель ремня безопасности;
8 – регулятор высоты.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снятие проводите в последовательности, показанной на рисунке.

3. Установку проводите в последовательности, обратной снятию.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние фиксаторов крепления ремней безопасности.

2. Проверьте состояние анкерного крепления ремней безопасности.

3. Снимите панель нижней обивки центральной стойки.

4. Проверьте состояние натяжителей ремней безопасности.

5. Установите панель нижней обивки центральной стойки.

6. Вытяните ремень безопасности на всю длину и проверьте, что он выдвигается легко и плавно.

7. Проверьте крепления ремней безопасности к язычкам фиксаторов.

8. Нажмите кнопку фиксатора и убедитесь, что язычок ремня безопасности легко выходит из фиксатора, а кнопка возвращается в исходное положение. Не разбирайте натяжители ремней безопасности или фиксаторы.
