17.5. Проверка элементов системы кондиционирования, расположенных в салоне автомобиляЭлектродвигатель основного
вентилятора
| ПОРЯДОК ВЫПОЛНЕНИЯ |

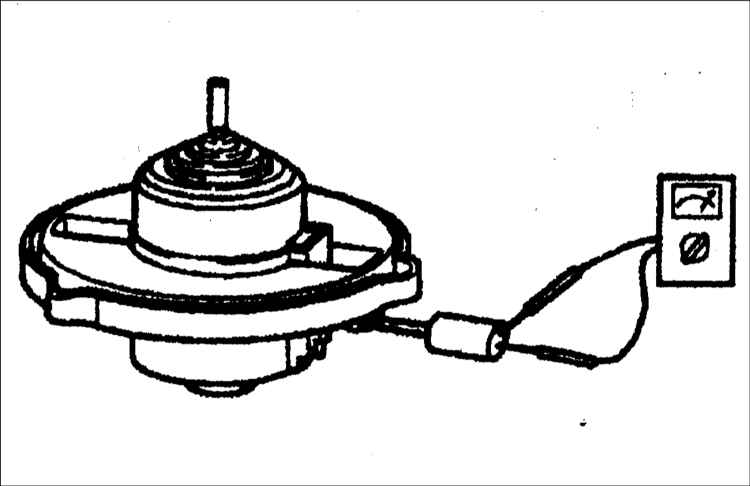

| 1. Отсоедините разъем от электродвигателя
основного вентилятора. | | 2.
Проверьте правильность работы электродвигателя основного вентилятора при подаче
на него питания (красный контакт: , черный контакт: –). |  | 3.
В случае неисправности замените электродвигатель. | |

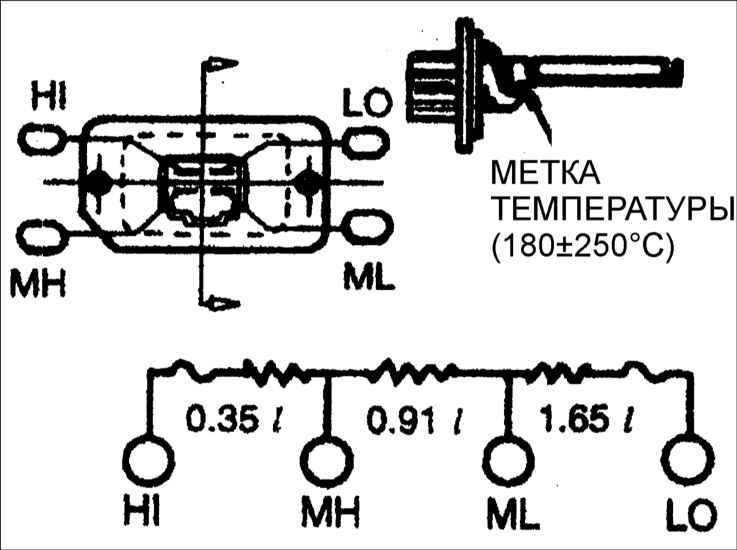

Резистор
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините разъем от резистора. |
| 2. Проверьте целостность цепи и измерьте
сопротивление между контактами. |  | 3.
Замените резистор, если он перегорел. |
Предупреждение
Не используйте резистор повторно, если перегорел предохранитель.
| |
Термистор
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте целостность цепи между контактами. |
| 2. При нарушении целостности цепи замените термистор. |
3. Проверьте соответствие сопротивления между контактами
следующим значениям:
| Температура (°С) |
Сопротивление (кОм) | | –20 |
22,5–25,9 | | –10 |
12,8–14,5 | | 0 |
7,60–8,40 | | 10 |
4,59–5,17 | | 20 |
2,87–3,29 | | 30 |
1,85–2,16 | | 40 |
16,23–1,45 | | |

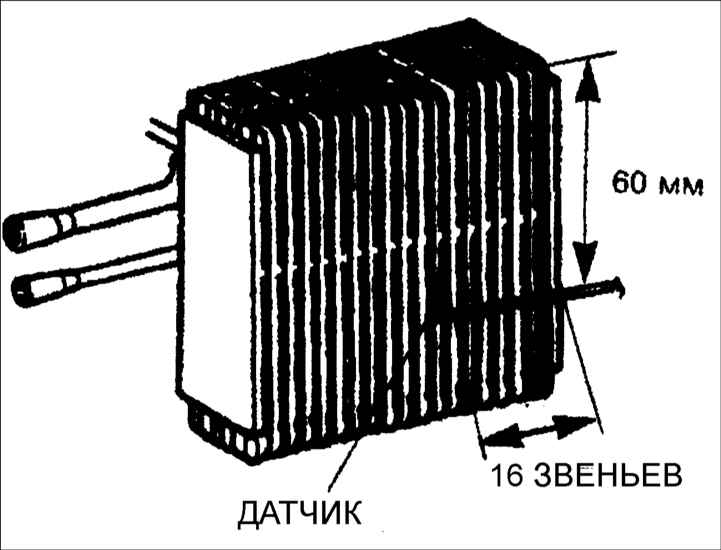

Испаритель
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте внешнюю поверхность сердцевины
на наличие трещин или деформаций. | | 2.
При деформации ребра сердцевины выпрямите его. |  | 3.
Проверьте правильность установки трубки термистора. |
Предупреждение
Проверьте уплотнительное кольцо на наличие трещин и нанесите на него охлаждающее
масло, когда к входной/ выходной трубе испарителя будет подсоединен шланг или
труба. При замене сердцевины испарителя на новую через входную трубу введите внутрь
его примерно 50 см3 охлаждающего масла.
|
|
|
