15.3. Нижний рычаг передней подвески

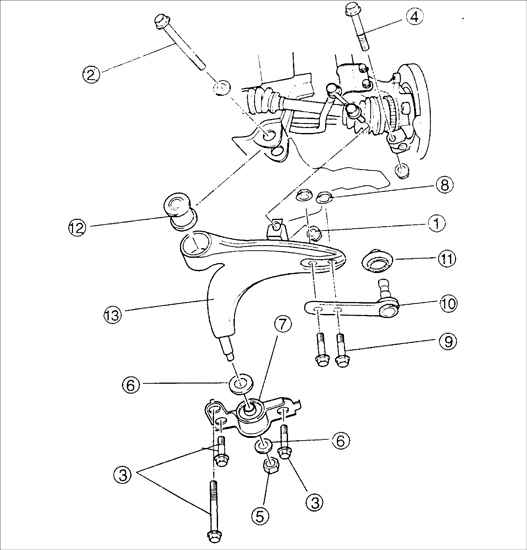

Нижний рычаг передней подвески

1 – гайка крепления серьги стабилизатора;
2 – шарнирный болт;
3 – монтажные болты;
4 – стяжной болт крепления цапфы шарового шарнира;
5 – стопорная гайка;
6 – шайбы;
7 – задняя втулка;

8 – гайки;
9 – болты;
10 – шаровой шарнир нижнего рычага;
11 – защитный чехол шарового шарнира (заменить);
12 – передняя втулка;
13 – нижний рычаг передней подвески

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и закрепите на опорах.
2. Снимите колесо.
3. Выверните гайку крепления серьги стабилизатора к нижнему рычагу передней подвески.
4. Выверните шарнирный болт.
5. Выверните гайку и снимите болт крепления цапфы шарового шарнира к поворотному кулаку.
6. Выверните три монтажных болта.
7. Выверните стопорную гайку и снимите шайбу и заднюю часть втулки нижнего рычага передней подвески.
8. Выверните две гайки и снимите болты крепления шарового шарнира к нижнему рычагу передней подвески.
9. Закрепите шаровой шарнир в тисках.

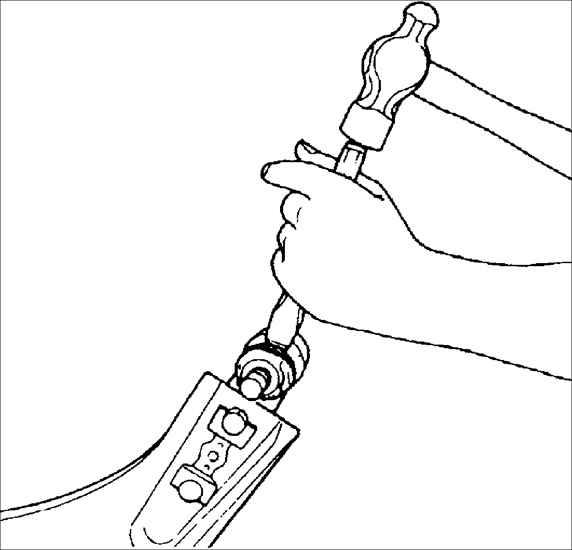

	10. Постепенно, соблюдая осторожность и перемещая зубило вокруг шарнира, сбейте защитный чехол.
Предупреждение Не повредите поверхность шарнира, соприкасающуюся с защитным чехлом.
11. Снимите переднюю втулку нижнего рычага передней подвески.
12. Снимите нижний рычаг передней подвески.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите небольшое количество смазки внутрь защитного чехла шарового шарнира.

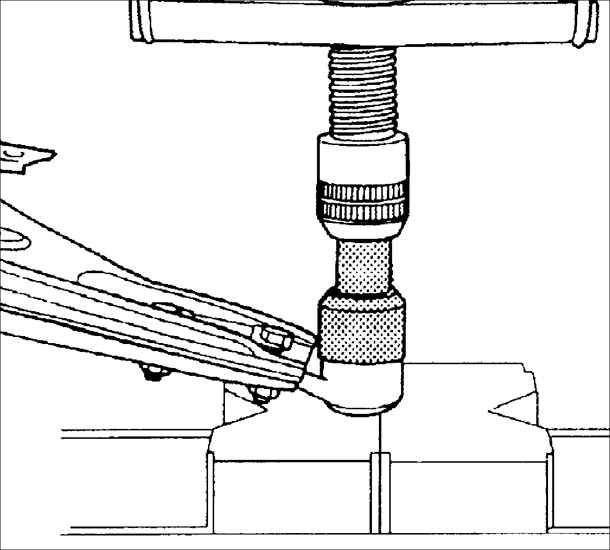

	2. Прессом и оправкой установите защитный чехол на шаровой шарнир.
3. Установите шаровой шарнир на нижний рычаг передней подвески и закрепите его двумя болтами и гайками. Момент затяжки: 93–117 Н•м
4. Установите заднюю втулку на нижний рычаг передней подвески с двумя шайбами и затяните стопорную гайку. Момент затяжки: 93–117 Н•м
5. Затяните три монтажных болта. Момент затяжки: 93–117 Н•м
6. Установите цапфу шарового шарнира в поворотный кулак и закрепите болтом и гайкой. Момент затяжки: 43–54 Н•м
7. Установите переднюю втулку на нижний рычаг передней подвески и затяните шарнирный болт. Момент затяжки: 93–117 Н•м
8. Вверните гайку крепления серьги стабилизатора к нижнему рычагу передней подвески. Момент затяжки: 43 – 61 Н•м

Предупреждение

Затяните болты и гайки крепления нижнего рычага передней подвески требуемым моментом перед опусканием автомобиля (без нагрузки).

Затяните болты и гайки крепления передней и задней втулок нижнего рычага передней подвески после установки автомобиля на колеса (под нагрузкой).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

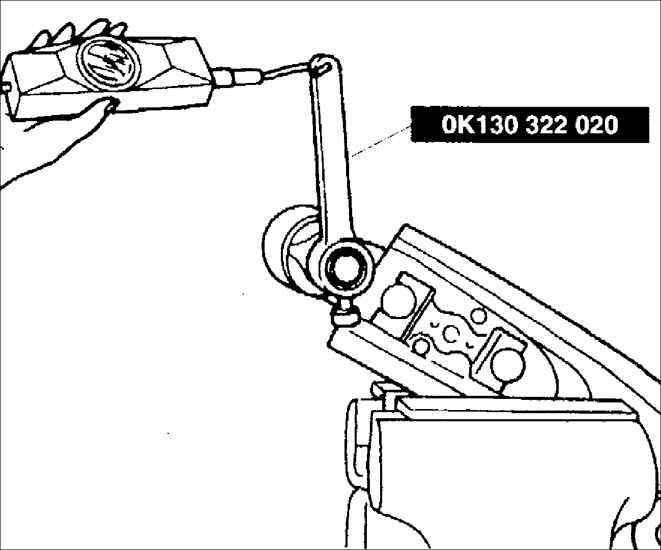

Закрепите специальный инструмент OK130 322 020 на цапфе шарового шарнира нижнего рычага передней подвески и измерьте крутящий момент, который необходимо приложить для проворачивания шарнира.

Момент для проворачивания шарнира: 2,0–3,4 Н•м
