18.18. Ремень привода генератораПроверка натяжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте состояние ремня привода
генератора и шкива на отсутствие износа, трещин и повреждений. При
необходимости, замените ремень привода генератора и/ или шкив. |
 |

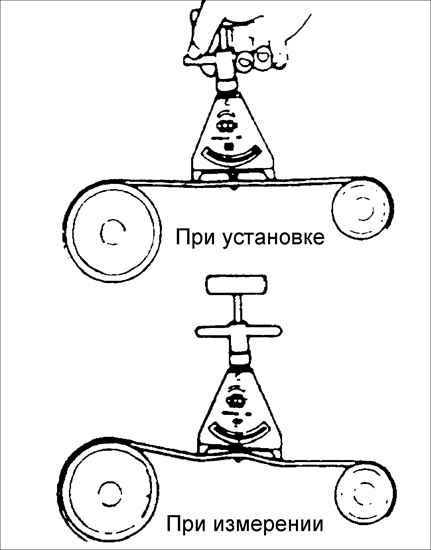

2. Специальным прибором измерьте
натяжение ремня привода генератора.
Натяжение ремня привода генератора:
Новый ремень: 383–461 Н
Бывший в употреблении ремень: 304–383 H
Натяжение ремня привода генератора и кондиционера:
Новый ремень: 491–589 Н
Бывший в употреблении ремень: 422–491 Н |
3. При отсутствии специального
прибора, проверьте натяжение ремня, надавив на него усилием 98 Н (10
кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте
прогиб ремня.
Прогиб ремня привода генератора:
Новый 8–9 мм
Бывший в употреблении 9–10 мм |
|
Регулировка натяжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте болты крепления генератора
и регулировочный болт. |
 |

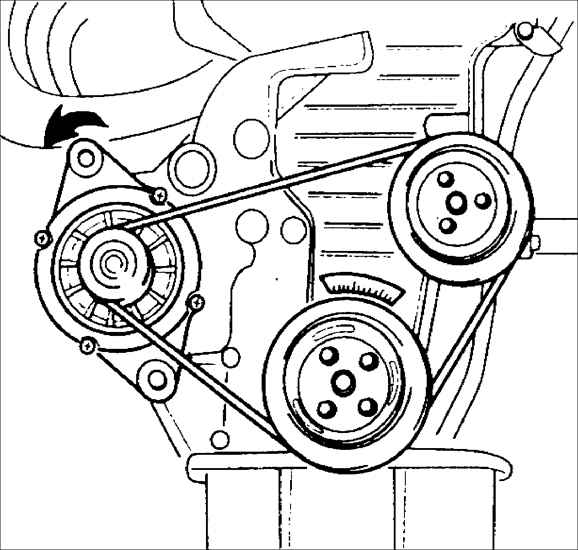

2. Отклоняя генератор от двигателя,
отрегулируйте натяжение ремня привода генератора. |
| 3. Затяните все болты крепления
генератора и повторно проверьте натяжение ремня. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При наличии, снимите ремень привода насоса
усилителя рулевого управления и компрессора кондиционера. |
| 2. Ослабьте болты крепления генератора и регулировочный
болт. |
| 3. Снимите ремень привода генератора. |
| 4. Установить новый ремень привода генератора. |
5. Затяните все болты крепления генератора.
Моменты затяжки
Монтажный болт: 37–52 Н•м
Регулировочный болт: 19–26 Н•м |
| 6. При наличии, установите ремень привода насоса
усилителя рулевого управления и компрессора кондиционера. |
|
|
|
