5.16. Датчик измерения расхода воздуха (TED)

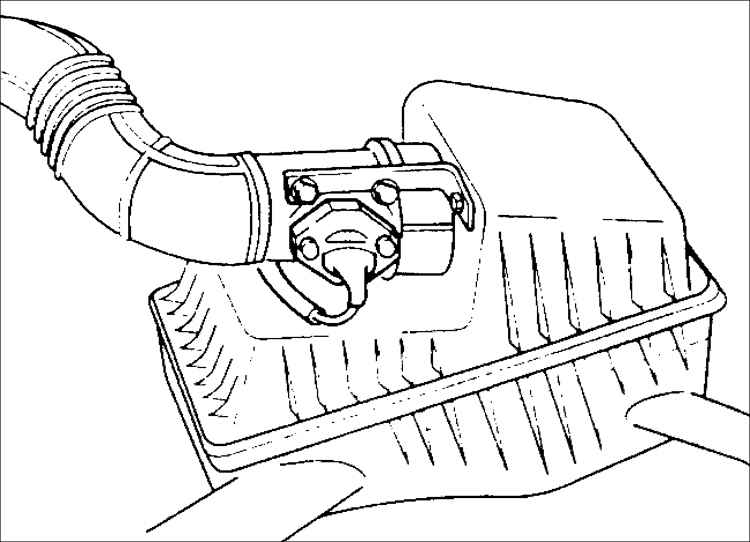

Снятие

Не бросайте и не ударяйте датчик, так как это приведет к его повреждению.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от датчика расхода воздуха. 2. Ослабьте хомуты крепления впускного воздушного патрубка с двух сторон датчика расхода воздуха. 3. Отсоедините впускной воздушный патрубок от датчика расхода воздуха. 4. Выверните два болта крепления датчика расхода воздуха к кронштейну. 5. Снимите датчик расхода воздуха.

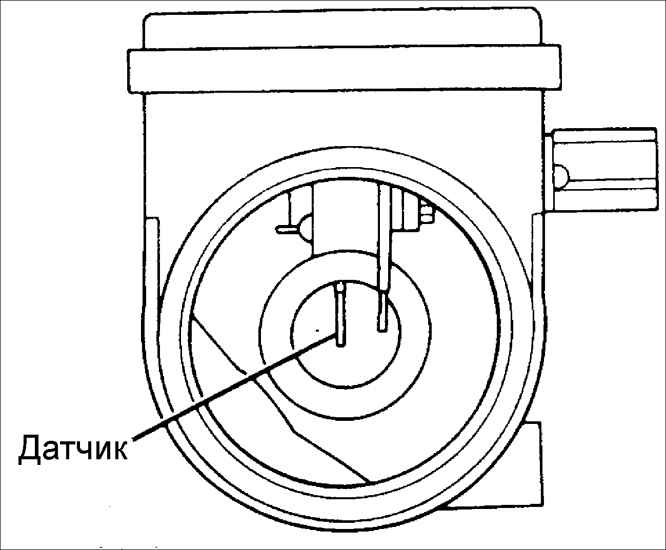

Проверка

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приложите датчик расхода воздуха к впускному воздушному патрубку и кронштейну. 2. Вверните два болта крепления датчика к кронштейну. Момент затяжки: 7,8–10,8 Н•м 3. Подсоедините к датчику впускной воздушный патрубок. 4. Затяните хомуты с двух сторон датчика. 5. Подсоедините разъем к датчику расхода воздуха. 6. Пустите двигатель и прогрейте его до нормальной рабочей температуры. Оставьте двигатель работать на частоте вращения холостого хода. 7. Подсоедините вольтметр между контактом 4 (RED/WHT провод) и массой. 8. Убедитесь, что напряжение изменяется в пределах 0,8–1,2 В. 9. Выключите двигатель и убедитесь, что напряжение находится в пределах 3,5–4,0 В.
