6.20. Топливная магистральСнятие
Предупреждение
 Бензин взрывоопасен, поэтому
при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего
места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными
световыми приборами и не курите.
Убедитесь, что форсунки надежно установлены в топливной магистрали, что предотвратит
их перемещение и, возможно, повреждение.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите давление в топливной системе. |
| 2. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи. |
| 3. Отсоедините четыре разъема от топливных
форсунок. |
| 4. Отсоедините быстросъемное соединение топливной
магистраль от трубопровода подачи топлива. |
| 5. Выверните два болта и гайку и снимите кронштейн
троса акселератора. |
| 6. Отсоедините трос акселератора. |
| 7. Выверните два болта крепления топливной
магистрали к впускному коллектору. |

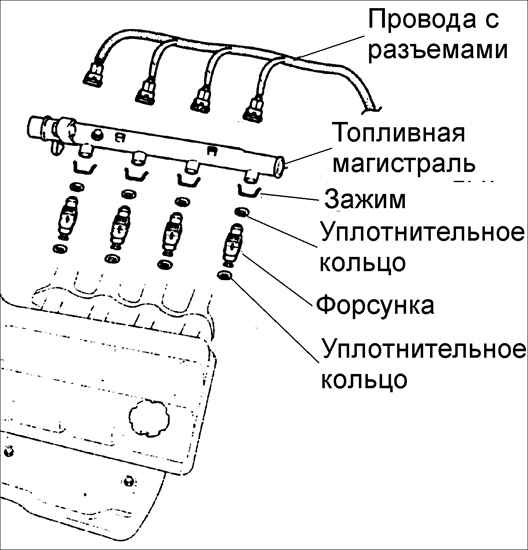

| 8. Снимите топливную магистраль. |
| 9. Снимите четыре фиксатора, крепящие форсунки
к топливной магистрали. |
| 10. Снимите два изолятора с топливной форсунки. |
| 11. Снимите гаситель пульсаций топлива (только
двигатель TED). |
| 12. Очистите сопрягаемые поверхности.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите и закрепите гаситель
пульсаций топлива. |
| 2. Установите два изолятора топливной
форсунки. |
| 3. Установите форсунки в топливную
магистраль и закрепите их четырьмя фиксаторами. |
| 4. Установите топливную магистраль
и закрепите двумя болтами. |
| 5. Подсоедините трос акселератора. |
| 6. Установите кронштейн троса акселератора
и закрепите его двумя болтами и гайкой. |
| 7. Подсоедините к топливной магистрали
трубопровод с быстросъемным соединением. |
| 8. Подсоедините четыре разъема
к топливным форсункам. |
| 9. Подсоедините провод к отрицательной клемме
аккумуляторной батареи. |
|
10. Пустите двигатель и проверьте
отсутствие утечек топлива.
|
|
|
