10.17.3. Снятие и установка комбинации приборов

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите верхнюю облицовку панели приборов (см. «Снятие и установка верхней облицовки панели приборов»).

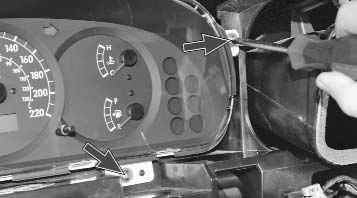

3. Выверните два винта крепления комбинации приборов справа.

4. Аналогично выверните два винта крепления слева...

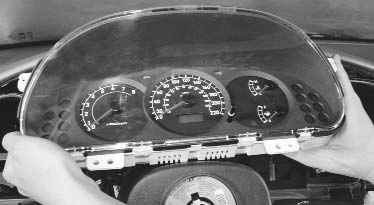

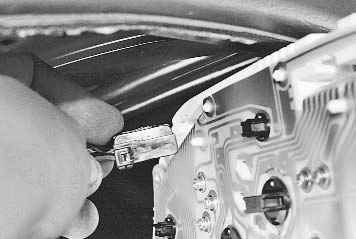

5. ...и отведите комбинацию приборов (рулевое колесо снято для наглядности).	6. Сожмите фиксаторы и отсоедините левую...

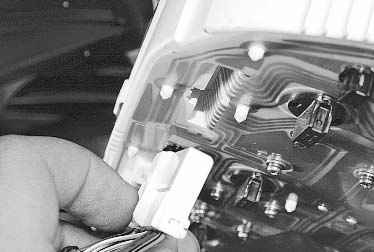

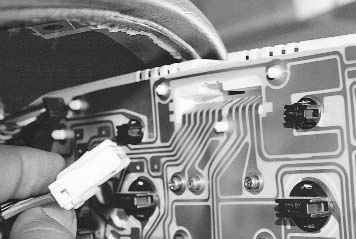

7. ...центральную...	8. ...и правую колодки жгута проводов и снимите комбинацию приборов.

9. Установите детали в порядке, обратном снятию.
