10.3.3. Снятие и установка монтажных блоковВам потребуются: ключ «на 10», торцовая головка «на 7», отвертка с плоским лезвием.
Снятие монтажного блока предохранителей, расположенного в салоне, проводите в следующем порядке.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

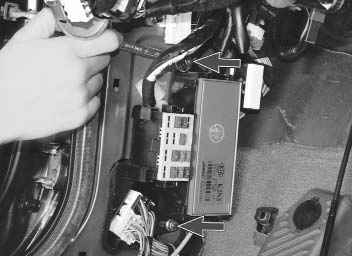

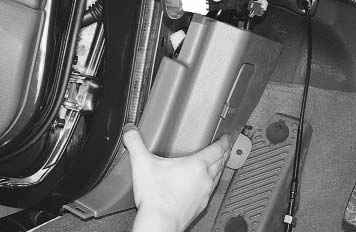

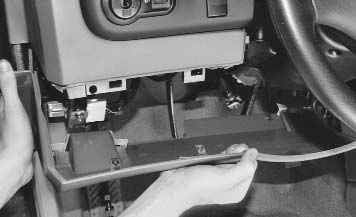

4. Отверните две гайки крепления...
|

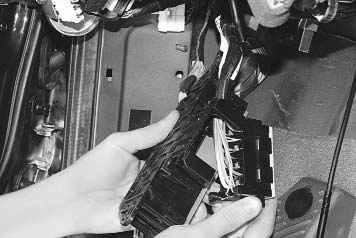

5. ...и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.
|
|
|
|
|

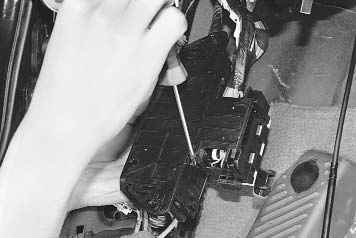

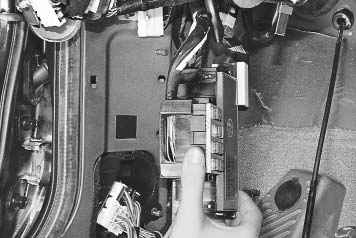

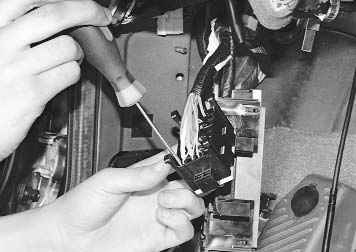

6. Отожмите отверткой фиксаторы...
|
7. ...и отсоедините монтажный блок от кронштейна.
|
|
|
|
8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.
|
|
9. Установите детали в порядке, обратном снятию.
|
Для снятия монтажного блока дополнительных реле, расположенного в салоне, выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

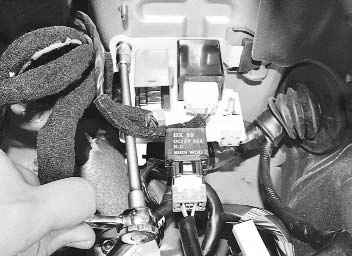

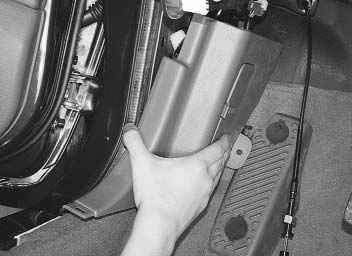

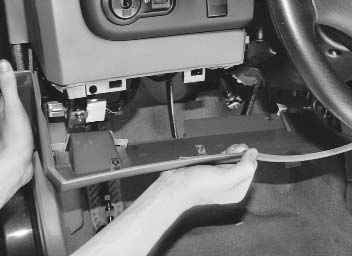

4. Отверните гайку крепления...
|

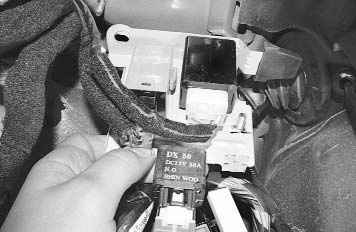

5. ...отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.
|
|
6. Установите детали в порядке, обратном снятию.
|
Снятие монтажного блока реле и предохранителей, расположенного в моторном отсеке, проводите в следующем порядке.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

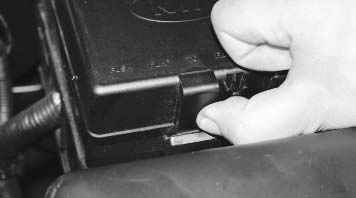

2. Нажмите на фиксатор...
|

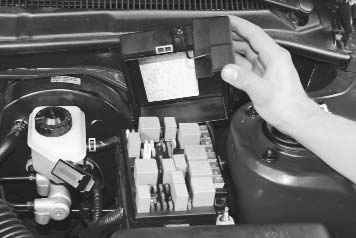

3. ...и снимите крышку монтажного блока.
|
|
|
|
|

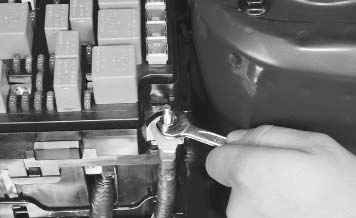

4. Отверните гайку крепления...
|

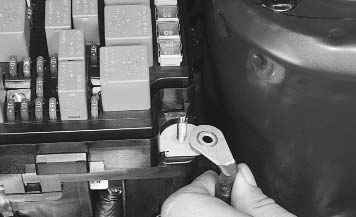

5. ...и снимите провод со шпильки.
|
|
|
|
|

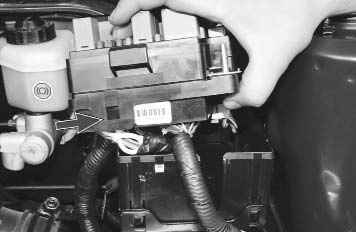

6. Отожмите фиксатор и выведите монтажный блок из кронштейна.
|

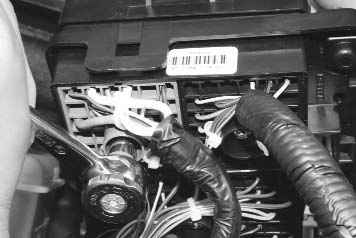

7. Выверните болт крепления...
|
|
|
|

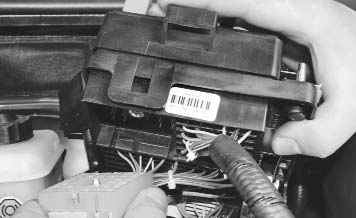

8. ...и отсоедините от монтажного блока колодку жгута проводов.
|
|
9. Аналогично отсоедините остальные колодки.
|
|
|
|
|

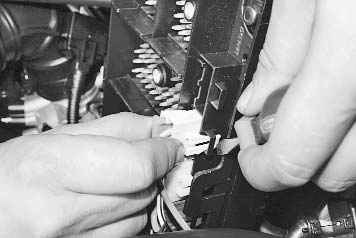

10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.
|

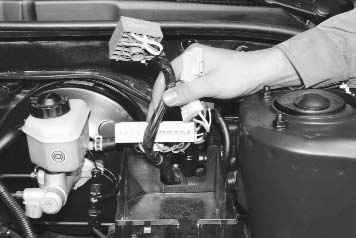

11. Отведите жгуты проводов в сторону...
|
|
|
|

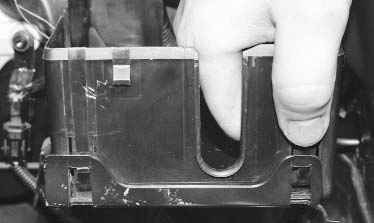

12. ...и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.
|
|
13. Установите детали в порядке, обратном снятию.
|
|
