11.2.2. Снятие и установка заднего бампера, его усилителя и кронштейнов их крепления

Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключ «на 10», торцовый ключ «на 14».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите задние фонари (см. «Замена заднего фонаря»).

3. Снимите брызговики задних крыльев (см. «Снятие и установка брызговика заднего колеса»).

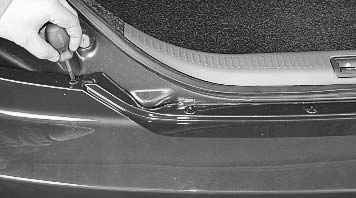

4. Выверните фиксаторы шести пистонов верхнего крепления бампера...

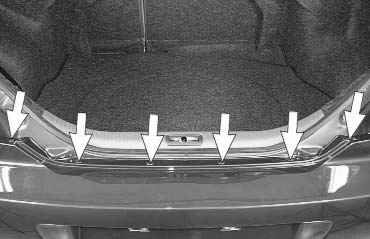

ПРИМЕЧАНИЕ Так расположены пистоны верхнего крепления бампера.

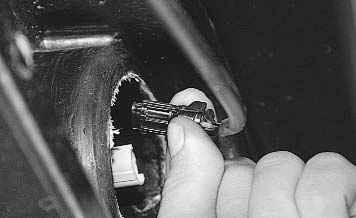

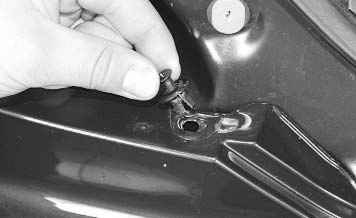

5. ...и извлеките пистоны.	6. Отсоедините колодки жгута проводов от выводов противотуманных фонарей.

7. Снимите заднюю и боковые облицовки багажника (см. «Снятие и установка облицовок багажника»).

8. Разъедините колодку жгута проводов фонарей освещения номерного знака и протолкните жгут проводов через отверстие на кузове.	9. Выверните пластмассовые фиксаторы...

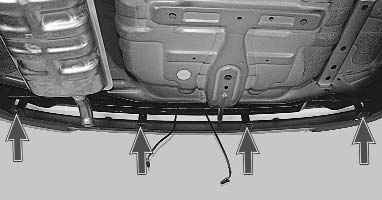

ПРИМЕЧАНИЕ Так расположены пистоны нижнего крепления бампера.

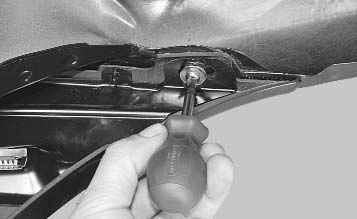

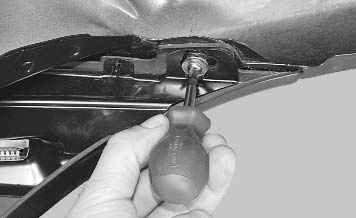

10. ...и извлеките четыре пистона нижнего крепления бампера к кузову.	11. Выверните по одному винту крепления заднего бампера к крыльям.

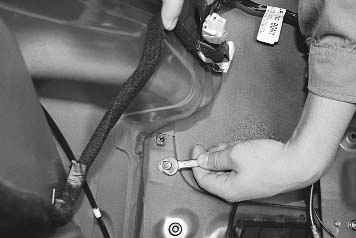

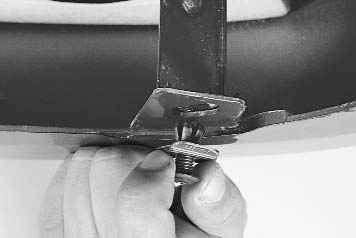

12. Выверните по одному болту крепления бампера к кузову с обеих сторон.	13. Отсоедините от кронштейна на кузове хомуты крепления бампера, расположенные под ним...

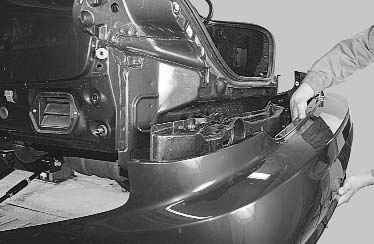

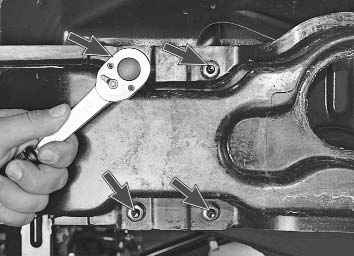

14. ...и снимите задний бампер с автомобиля.	15. Отверните по четыре гайки с каждой стороны...

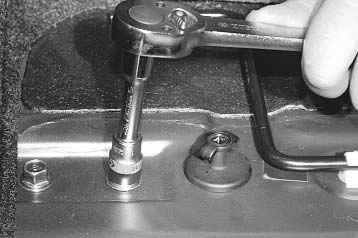

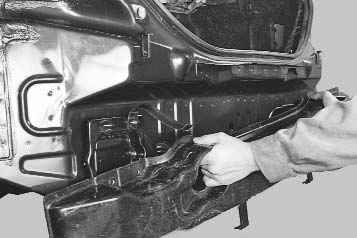

16. ...и снимите усилитель бампера с автомобиля.	17. Приподнимите коврик пола багажника, выверните по два болта крепления...

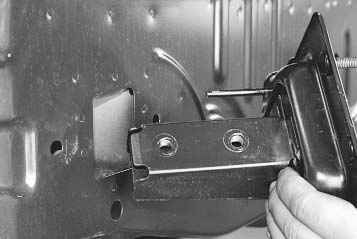

18. ...и снимите кронштейны крепления бампера и его усилителя.

19. Установите задний бампер, его усилитель и кронштейны их крепления в порядке, обратном снятию.
