5.18.1. Особенности конструкции

Узлы системы выпуска отработавших газов, расположенные на основании кузова
Рис. 5.11. Узлы системы выпуска отработавших газов, расположенные на основании кузова: 1 – основной глушитель; 2 – дополнительный глушитель; 3 – каталитический нейтрализатор отработавших газов; 4 – промежуточная труба; 5, 7 – пружины; 6, 8 – болты


Отработавшие газы отводятся из двигателя через выпускной коллектор, промежуточную трубу 4 (рис. 5.11), каталитический нейтрализатор 3, дополнительный глушитель 2 и основной глушитель 1.
В промежуточной трубе установлен основной (управляющий) датчик концентрации кислорода.
Между головкой блока цилиндров и фланцем выпускного коллектора установлена уплотнительная металлоармированная прокладка.
Приемная труба каталитического нейтрализатора соединена с промежуточной трубой, а его выпускная труба – с фланцем приемной трубы дополнительного глушителя. В свою очередь, выпускная труба дополнительного глушителя соединена с приемной трубой основного глушителя 1. Соединения глушителей и каталитического нейтрализатора с трубами неразборные. Фланцевые соединения системы уплотнены металлоармированными прокладками. Большинство элементов системы может быть снято в отдельности без демонтажа остальных элементов.
Выпускной коллектор закреплен гайками на шпильках головки блока цилиндров.
Особенности конструкции
Элементы системы подвешены к кузову на резиновых подушках.
Для защиты двигателя и основания кузова от нагрева элементами системы перед выпускным коллектором и над дополнительным глушителем установлены стальные термоэкраны. Приемная труба дополнительного глушителя дополнительно заключена в металлический термокожух.
Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе, так как глушители и нейтрализатор вместе с трубами представляют собой неразборные узлы.

ПОЛЕЗНЫЙ СОВЕТ
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

ПРЕДУПРЕЖДЕНИЯ
Перед ремонтом дайте остыть системе выпуска, так как во время работы двигателя она нагревается до высокой температуры.
Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!


Для снятия и установки узлов системы вам потребуются: ключи «на 10», «на 12», «на 14», «на 17», отвертка.

ПОЛЕЗНЫЕ СОВЕТЫ
Особенности конструкции

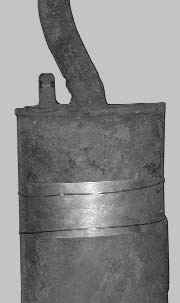

При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.
Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.
