1.1.4. Подкапотное пространство

Общий вид подкапотного пространства автомобилей с двигателями L8 и LF

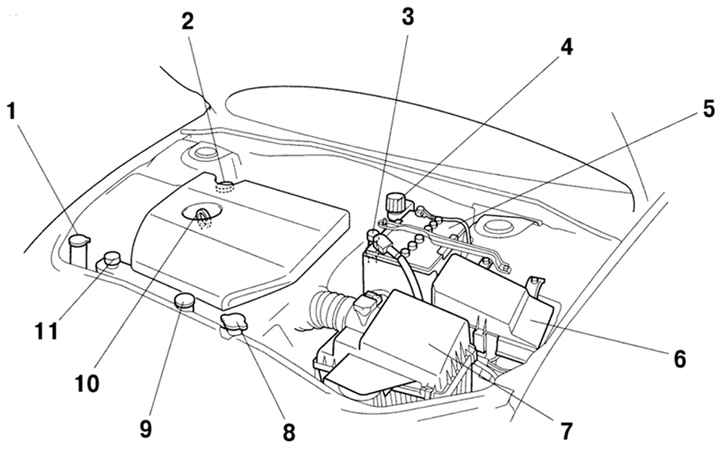

Рис. 1.9. Общий вид подкапотного пространства автомобилей с двигателями L8 и LF: 1 – бачок омывателя стекол и фар; 2 – крышка маслозаливной горловины двигателя; 3 – контрольный щуп автоматической трансмиссии; 4 – бачок главного тормозного цилиндра и главного цилиндра гидропривода сцепления (механическая коробка передач); 5 – аккумуляторная батарея; 6 – блок плавких предохранителей; 7 – воздухоочиститель; 8 – крышка радиатора; 9 – крышка расширительного бачка; 10 – контрольный масляный щуп двигателя; 11 – бачок рулевого гидроусилителя


Общий вид подкапотного пространства автомобилей с двигателями L8 и LF показан на рис. 1.9, а автомобилей с двигателем L3 – на рис. 1.10.

Общий вид подкапотного пространства автомобилей с двигателями L3

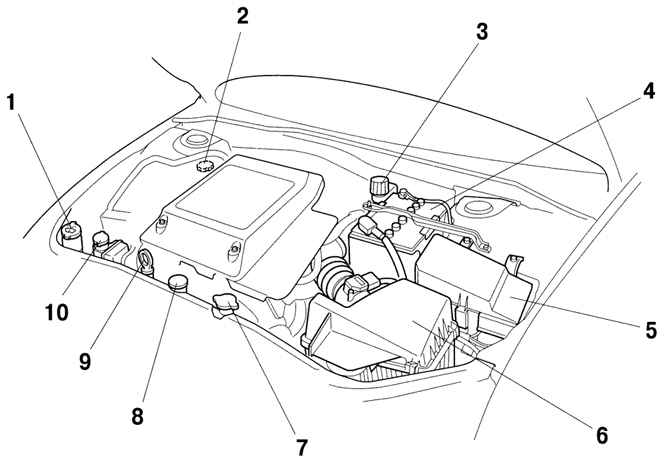

Рис. 1.10. Общий вид подкапотного пространства автомобилей с двигателями L3: 1 – бачок омывателя стекол и фар; 2 – крышка маслозаливной горловины двигателя; 3 – бачок главного тормозного цилиндра и главного цилиндра гидропривода сцепления (механическая коробка передач); 4 – аккумуляторная батарея; 5 – блок плавких предохранителей; 6 – воздухоочиститель; 7 – крышка радиатора; 8 – крышка расширительного бачка; 9 – контрольный масляный щуп двигателя; 10 – бачок рулевого гидроусилителя
