13.1.15. Переключатель света

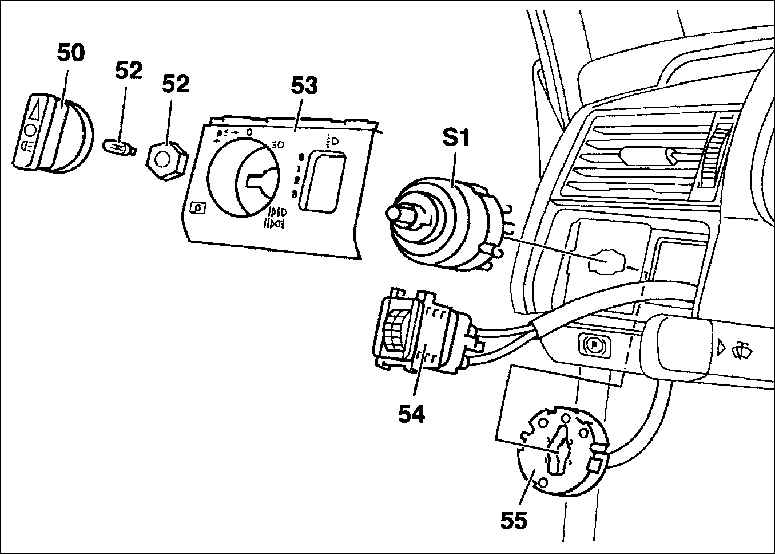

50. Ручка управления 51. Лампа накаливания 52. Гайка 53. Защитный кожух	54. Регулятор угла наклона оптической оси фар 55. Штеккерный разъем S. Переключатель света

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от клеммы аккумуляторной батареи провод массы.

Предупреждение

При этом стирается противоугонный код радио.

2. Снимите защитный кожух под щитком приборов.

3. Стащите рукой ручку управления к переключателю света.

4. Вытяните лампу накаливания (51).

5. Выкрутите гайку (52) и снимите защитный кожух (53).

6. Отсоедините от пружинных зажимов регулятор угла наклона оптической оси фар (54).

7. Поверните влево переключатель света (S1) и Извлеките его вниз. При монтаже обращайте внимание на правильную посадку стопорных выступов.

Установка

Установка производится в последовательности, обратной снятию.
