12.6. Тормозной диск - осмотр, снятие и установка

1. Поднимите автомобиль и снимите колесо.

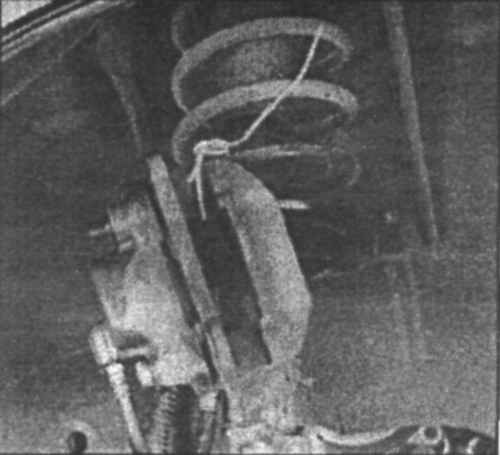

5.2 Подвесьте суппорт на отрезке проволоки



2. Снимите суппорт тормоза, накладки и кронштейн суппорта (5.2).
Осмотр
3.  Осмотрите поверхность диска на наличие царапин или повреждений. Если царапины глубже 0,38 мм - диск необходимо заменить.

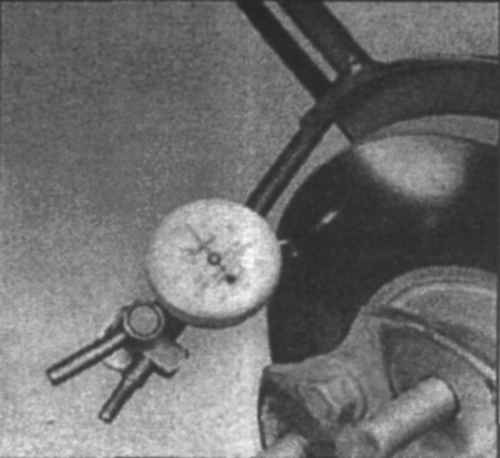

5.4а Проверьте биение диска при помощи циферблатного датчика

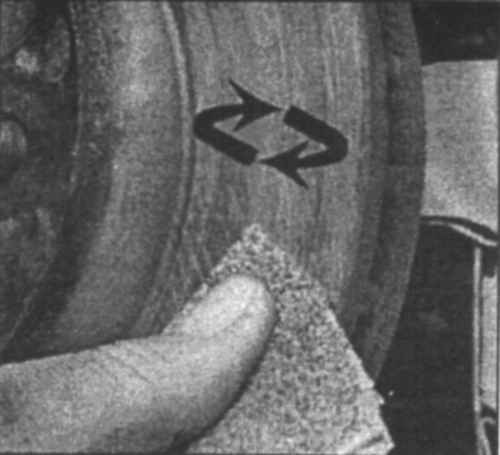

5.4б Круговыми движениями обработайте поверхность диска шкуркой



4. Проверьте биение диска при помощи циферблатного датчика (5.4а и 5.4б).

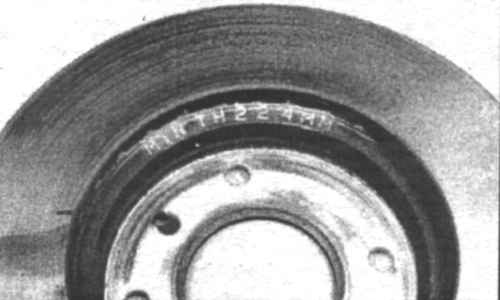

5.5а Минимально допустимая толщина тормозного диска указана на внутренней части диска



5.  Минимально допустимая толщина диска указана на диске. Толщину диска можно проверить при помощи микрометра (5.5а и 5.5б).

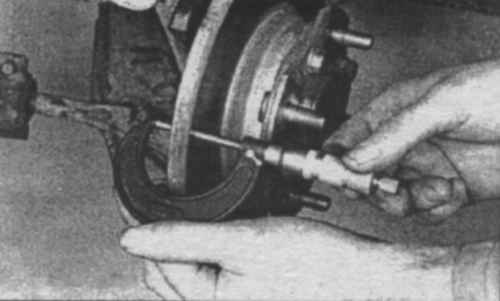

5.5б Проверьте толщину диска при помощи микрометра в нескольких точках



Снятие и установка
6.  На некоторых моделях тормозной диск можно снять со ступицы после снятия суппорта и кронштейна суппорта.
7.  Снимите поворотную цапфу и ступицу с автомобиля.
8. Для снятия ступицы и тормозного диска с поворотной цапфы обратитесь к специалистам.
9. Установите поворотную цапфу и ступицу.
10. Установите суппорт, кронштейн суппорта и тормозные накладки. Затяните болты или пальцы суппорта до требуемого момента затяжки.
11.  Установите колесо и опустите автомобиль на землю.
