14.16. Стекло дверей - снятие и установка

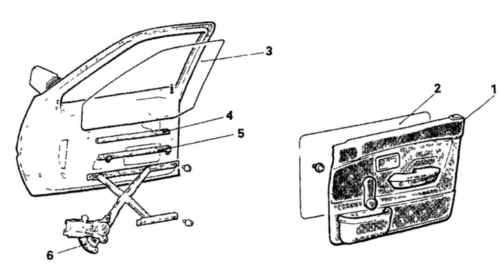

16.1а Элементы крепления стекла передней двери на моделях ранних годов выпуска 1  Панель отделки 2  Защитная пленка 3  Стекло 4. Прокладка 5. Направляющая 6. Регулятор

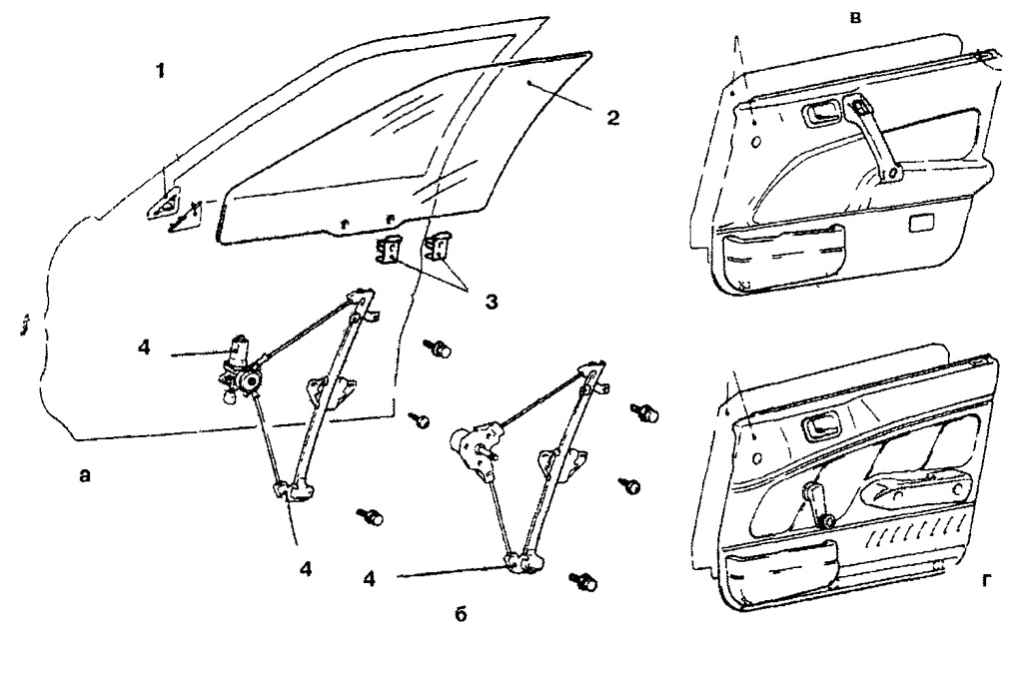

16.1б Элементы крепления стекла передней двери на моделях поздних годов выписка а  Модели с электрическим стеклоподъемником 1    Панель  отделки  и  защитная пленка 2  Стекло 3  Крепления 4 Регулятор б Модели с механическим стеклоподъемником 1  Панель   отделки   и   защитная пленка 2  Стекло 3  Крепления 4  Регулятор в  Модели с электрическим стеклоподъемником г Модели с механическим стекло подъемником

1. Снимите панель отделки двери и защитную пленку (16.1а и 16.1б).

2. Опустите стекло.

16.1в Элементы крепления стекла задней двери моделей поздних годов выпуска 1 Панель отделки 2  Защитная пленка 3  Разделительная полоска 4  Фиксированное стекло 5  Уплотнение 6  Стекло 7  Прокладка 8  Направляющая 9  Регулятор

3.  На некоторых моделях на задней двери необходимо также открутить крепежные винты, снять направляющие и заднее треугольное стекло (16.1в).

4. На моделях ранних годов выпуска сделайте отметки вокруг крепежных болтов направляющих стекла и открутите их.

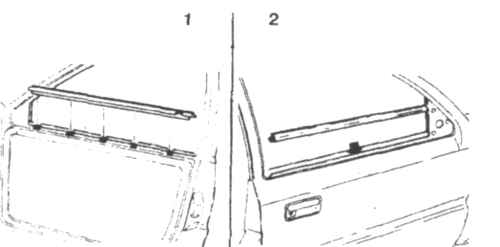

16.5а На передних дверях некоторых моделей необходимо снять декоративные полоски перед снятием стекла 1. С внутренней стороны 2. С внешней-стороны

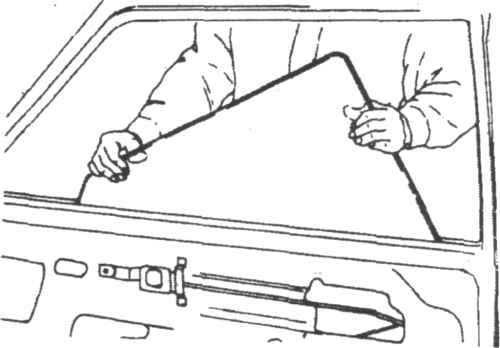

16.5б Наклоните стекло так, как показано на рисунке при снятии стекла с двери

5.  На некоторых моделях на передней двери необходимо снять декоративные накладки сверху двери (16.5а). Снимите стекло с двери (16.5б).

6  Если необходимо, открутите крепежные болты регулятора и снимите регулятор

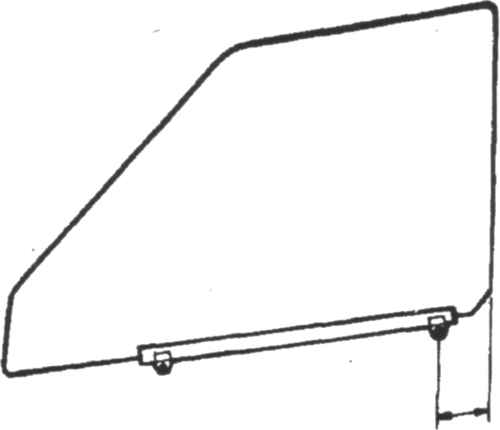

16.7 Измерьте расстояние между задней кромкой стекла и отверстием на направляющей стекла перед снятием стекла с направляющей

7  Установка проводится в обратном порядке снятия (16.7)

8  Если необходимо отрегулировать положение стекла, открутите крепежные винты
