10.7. Регулировка троса привода сцепления, снятие и установка тросовой сборки (модели Mirage с тросовым приводом сцепления)

Используемый на прочих моделях гидравлический привод сцепления в регулировке не нуждается.


Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

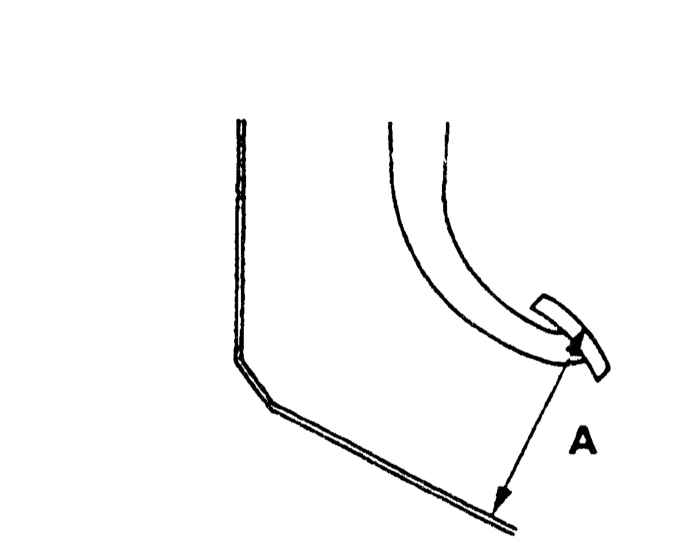

1. Измерьте высоту положения педали сцепления (А). Сравните результат измерения с требованиями Спецификаций (162 ÷ 165 мм).

Регулировка высоты положения педали на данных моделях не представляется возможной и в случае выхода результатов измерения за пределы допустимого диапазона, педальная сборка нуждается в замене.

2. Несколько раз выжмите педаль сцепления и оцените величину ее свободного хода (до момента возникновения сопротивления). Если результат измерения выходит за пределы допустимого диапазона (17 ÷ 22 мм), произведите соответствующую корректировку (см. далее).
3. Корректировка производится путем вращения расположенной на переборке двигательного отсека регулировочной гайки оболочки троса.
4. Несколько раз выжмите педаль сцепления и повторите проверку.


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте трос вращением регулировочного колесика против часовой стрелки.
2. Отпустите фиксаторы троса.
3. Извлеките шплинт и отсоедините трос от исполнительного рычага сцепления на картере РКПП.
4. Отсоедините трос от педали сцепления и извлеките его из автомобиля, - постарайтесь запомнить маршрут прокладки сборки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите трос на автомобиль, проложив его в соответствии с зафиксированной в процессе демонтажа сборки маршрутом. Подсоедините трос к педали сцепления и исполнительному рычагу и закрепите его всеми предусмотренными фиксаторами.

Крепежный шплинт подлежит замене в обязательном порядке.

2. Смажьте все контактные узлы тросовой сборки.
3. Произведите регулировку свободного хода педали (см. выше).
