2.2.12. Сборка и установка шатунно-поршневой группы

Установите расширитель маслосъемного кольца в канавку под кольцо в поршне.

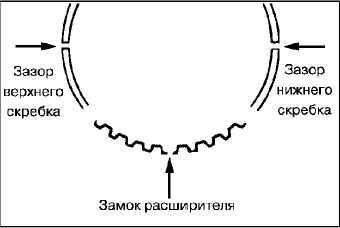

ПРИМЕЧАНИЕ Убедитесь, что зазоры в замках скребков и расширителя расположены, как показано на рисунке.

Новые детали (расширитель и скребки) имеют цветовую метку в соответствии со своими размерами (см. соответствующую таблицу).

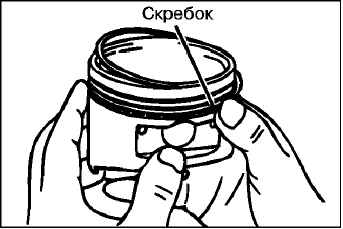

Установите верхний скребок маслосъемного кольца. Для установки верхнего скребка, сначала установите один конец скребка в поршневую канавку, затем заведите остальную часть скребка пальцем, как показано на рисунке.

ВНИМАНИЕ Не используйте экспандер поршневых колец. В отличие от других частей поршневых колец скребок маслосъемного кольца может сломаться при его расширении экспандером.

Установите нижний скребок маслосъемного кольца таким же образом, как и верхний.

Проверьте правильность установки маслосъемного кольца, состоящего из трех деталей. При правильной установке маслосъемного кольца, оно должно плавно вращаться в любом направлении.

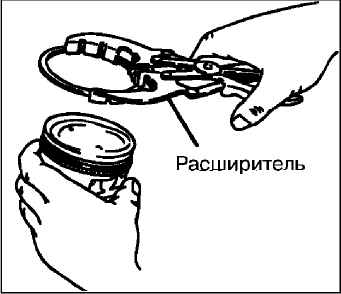

Экспандером для компрессионных колец установите компрессионные кольца №1 и №2 идентификационной маркировкой вверх.

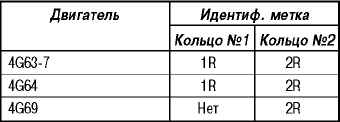

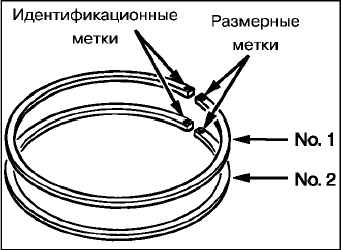

ПРИМЕЧАНИЕ Каждое компрессионное кольцо имеет размерную и идентификационную метки, выполненную штамповкой на концах кольца. При установке расположите кольцо так, чтобы метка была сверху (см. таблицу).

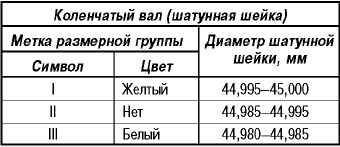

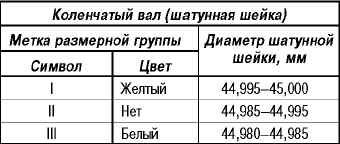

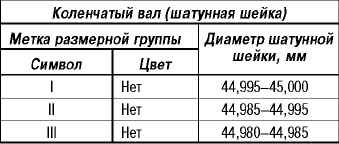

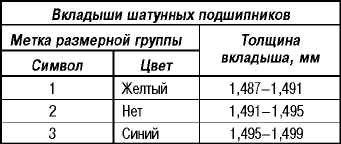

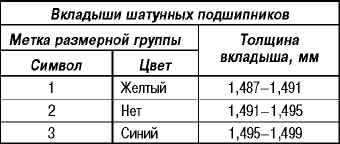

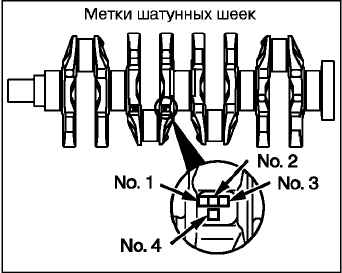

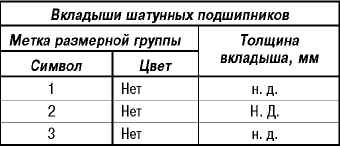

При замене вкладышей шатунного подшипника подбирайте их по приведенным ниже таблицам в соответствии с размерной группой (символьными или цветовыми метками) коленчатого вала и размерной группой (символьными или цветовыми метками) вкладышей шатунного подшипника.

Номинальный диаметр отверстия нижней головки шатуна: 48,000–48,015 мм.

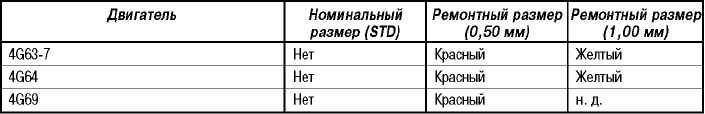

ВНИМАНИЕ Метка размерной группы шатунной шейки коленчатого вала нанесена только на деталь, поставляемой как запасная часть.

Смажьте тонким слоем моторного масла поверхности поршня и поршневых колец.

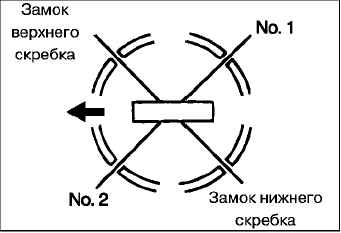

Расположите замки компрессионных колец и маслосъемного кольца (расширителя и скребков), как показано на рисунке.

Проверните коленчатый вал таким образом, чтобы шатунная шейка вала встала посередине отверстия цилиндра.

Используйте подходящие протекторы для резьбовых элементов болтов шатунов перед установкой поршня с шатуном в сборе в отверстие цилиндра. Это позволит избежать повреждений рабочей зоны шеек коленчатого вала.

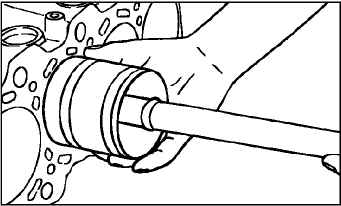

С помощью специального приспособления для сжатия колец, установите поршень с шатуном в сборе в отверстие цилиндра блока.

ВНИМАНИЕ Поршень с шатуном в сборе должен быть установлен в блок цилиндров таким образом, чтобы метка на поршне была направлена к передней части двигателя (кремню привода ГРМ).

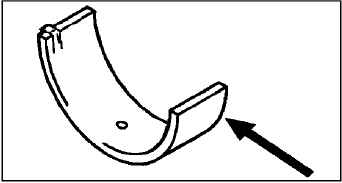

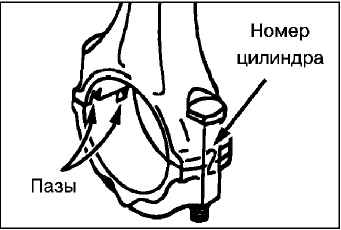

Совместите соответствующие крышки с соответствующими шатунами, принимая во внимание нанесенные метки (номер цилиндра) и метод фиксации вкладышей (пазами для вкладышей). Если устанавливается новый шатун без установочных меток, то расположите пазы для фиксации вкладышей на шатуне и крышке с одной стороны.

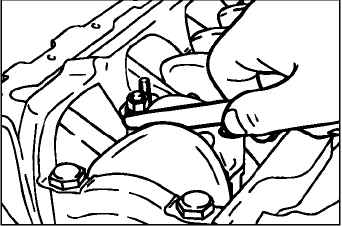

С помощью плоского щупа измерьте осевой зазор нижней головки шатуна.

Номинальный осевой зазор: 0,10–0,25 мм.

Предельно допустимый осевой зазор: 0,40 мм.

Болт и гайка крепления крышки шатуна затягиваются по «пределу текучести». Перед установкой болта убедитесь, что резьба болта/гайки не деформирована. Наличие деформации соединения болт-гайка проверяется накручиванием гайки на болт вручную до конца резьбы. Если гайка наворачивается на болт вручную с затруднением, то резьба болта деформирована, и болт необходимо заменить.

Перед установкой гайки смажьте тонким слоем моторного масла резьбовые части гайки и болта.

Наверните гайки на соответствующие болты вручную. Затем затяните каждую гайку индивидуально, чтобы убедиться, что крышка шатуна села правильно.

Попеременно затяните гайки крепления крышек указанным моментом затяжки.

Момент затяжки: 20 ±2 Н·м.

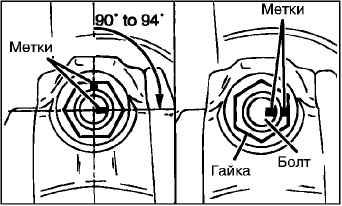

Доверните гайки крепления крышек на угол 90–94°.

ВНИМАНИЕ Если гайка довернута на угол менее 90°, то затяжка гаек крепления крышек будет недостаточной. Если гайка довернута на угол более 94°, то отверните гайку и повторите процедуру затяжки.
