12.60. Контактный блок подушки безопасности

Снятие

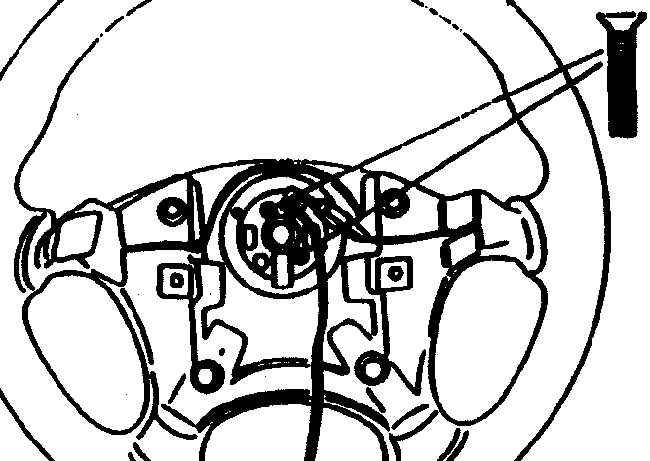

Расположение винтов крепления контактного блока подушки безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите подушку безопасности и рулевое колесо.

2. При необходимости снимите верхний и нижний кожухи рулевой колонки.

3. Отсоедините электрические разъемы от контактного блока под рулевой колонкой и снимите блок с рулевой колонки (см. рисунок).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой контактного блока подушки безопасности проверьте, что передние колеса автомобиля установлены в положение для движения прямо вперед.

2. Установите контактный блок на рулевую колонку в то же положение, что и перед снятием. Проложите провода от контактного блока под замком зажигания и подсоедините электрический разъем.

3. Установите кожухи рулевой колонки.

4. Установите рулевое колесо и подушку безопасности.
