5.3.14. Выпускной коллектор

Предупреждение

При установке выпускного коллектора необходимо использовать новые прокладки. Выпускные коллекторы на двигателях DOHC имеют трубчатую форму.

Снятие

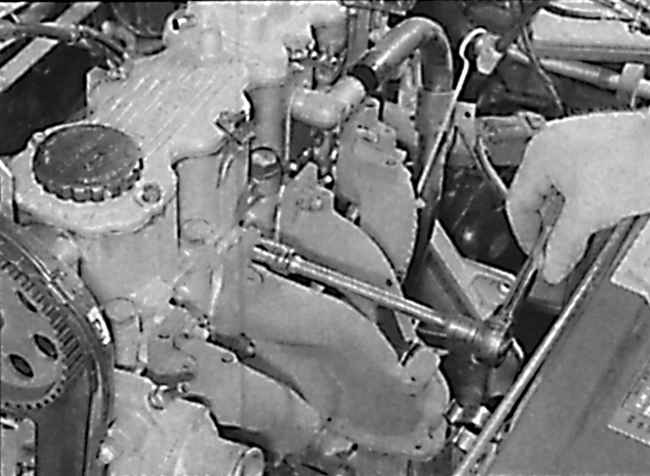

Отвинчивание гайки крепления выпускного коллектора на моделях SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Промаркируйте и снимите высоковольтные провода со свечей зажигания.

3. Ослабьте хомут и отсоедините трубку от заборника воздуха, подогреваемого выпускным коллектором. Отвинтите винты и снимите заборник подогретого воздуха.

4. Работая под выпускным коллектором, отвинтите четыре болта и отсоедините от коллектора приемную выхлопную трубу.

5. При наличии отсоедините электрический разъем датчика кислорода.

6. Отделите приемную выхлопную трубу от выпускного коллектора и привяжите ее, используя мягкую проволоку. Снимите прокладку приемной выхлопной трубы.

7. Отвинтите гайки и снимите выпускной коллектор с головки блока цилиндров (см. рисунок). Снимите прокладку выпускного коллектора.

8. Если при вывинчивании гаек крепления выпускного коллектора из головки блока цилиндров вывинтились шпильки, то перед установкой коллектора ввинтите шпильки в головку блока цилиндров.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите выпускной коллектор с новой прокладкой и закрепите гайками, затянув их требуемым моментом.

2. Подсоедините с новой прокладкой приемную выхлопную трубу к выпускному коллектору и закрепите болтами, затянув их требуемым моментом.

3. Дальнейшая установка производится в последовательности, обратной снятию.
