3.4.8. Крышка цепи

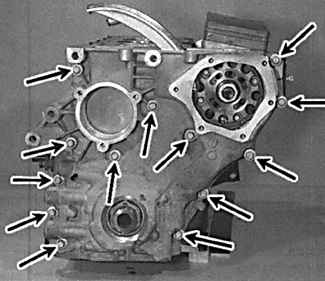

Расположение болтов крепления крышки цепи к блоку цилиндров двигателя

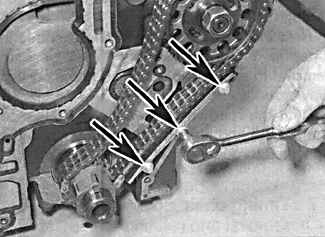

Расположение болтов крепления нижней направляющей цепи

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю крышку цепи привода механизма газораспределения и звездочки.
2. Снимите головку блока цилиндров. Теоретически можно снять крышку цепи механизма газораспределения без снятия головки блока цилиндров, однако в этом случае высока вероятность повреждения прокладки головки блока цилиндров.
3. Снимите насос системы охлаждения.
4. Снимите шкив коленчатого вала. При ослаблении болта крепления шкива временно извлеките шкив блокирования коленчатого вала, а после снятия шкива установите на место штифт блокирования.
5. Снимите масляный поддон.
6. Снимите генератор.
7. Снимите насос усилителя рулевого управления.
8. Отвинтите нижнюю головку натяжителя цепи и извлеките плунжер механизма натяжения цепи.
9. Отвинтите болты крепления крышки цепи к блоку цилиндров двигателя и снимите крышку. Имейте в виду, что болты имеют разную длину.

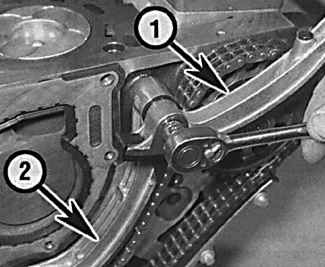

	10. Отвинтите шарнирный болт и снимите верхний (1) и нижний (2) натяжители цепи.

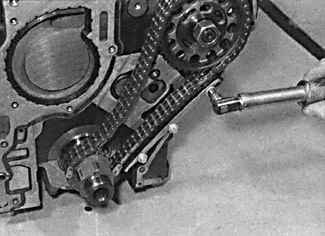

11. Отвинтите болты и снимите нижнюю направляющую цепи с блока цилиндров.

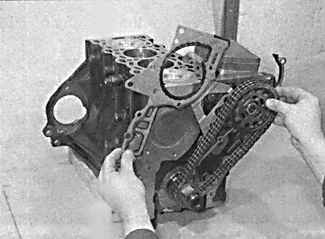

	12. Временно снимите звездочку с топливного насоса и снимите прокладку крышки цепи, после чего установите звездочку на место.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замените масляное уплотнительное кольцо коленчатого вала.
2. Проверьте, что сопрягаемые поверхности крышки и головки блока цилиндров, чистые и сухие и направляющие штифты находятся в своих гнездах.
3. Временно снимите звездочку с вала топливного насоса, установите прокладку и расположите ее на направляющих штырях. Установите звездочку на вал топливного насоса.
	4. Установите нижнюю направляющую цепи.

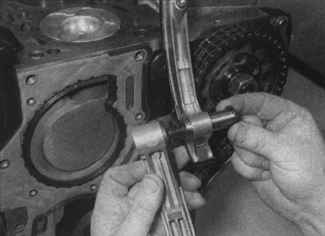

	5. Установите натяжители цепи и закрепите их шарнирным болтом.
6. Установите крышку цепи на место, совместите привод масляного насоса со звездочкой коленчатого вала и надвиньте крышку на направляющие штифты.
7. Постепенно и последовательно затяните болты крепления крышки цепи.
8. Установите новое уплотнительное кольцо к нижней головке натяжителя цепи.
9. Установите шкив коленчатого вала.
10. Установите головку блока цилиндров.
11. Установите верхнюю крышку цепи и звездочки.
12. Установите масляный поддон.
13. Установите насос системы охлаждения, генератор, насос усилителя рулевого управления и вспомогательный приводной ремень.
14. Залей в двигатель моторное масло и охлаждающую жидкость.
15. Запустите двигатель и проверьте его на отсутствие утечек.
