5.1.5. Трос акселератораСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

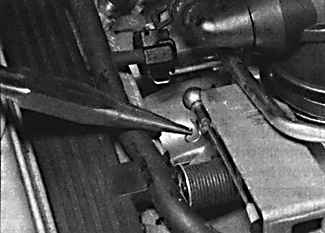

1. В моторном отсеке снимите
скобу крепления оболочки троса акселератора и извлеките трос акселератора
из кулачка дросселя. |
 |
2. Освободите трос акселератора по всей длине
из-под крепления. На моделях с автоматической коробкой передач необходимо
отсоединить электрический разъем от механизма включения пониженной
передачи, который установлен на тросе акселератора. |
| 3. В салоне автомобиля отвинтите
зажимы и снимите нижнюю отделку панели со стороны водителя для доступа
к педали управления подачей топлива. |
| 4. Снимите скобу крепления и отсоедините
трос акселератора от верхней части педали, управления подачей топлива. |
| 5. В моторном отсеке извлеките из
перегородки кольцо, уплотняющее трос акселератора, и извлеките трос
акселератора. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Из моторного отсека вставьте трос акселератора
на место и установите уплотняющее кольцо троса акселератора на перегородку
моторного отсека. |
| 2. Установите оболочку троса в фиксатор подвески
педали, а трос акселератора соедините с педалью управления подачей
топлива. |
| 3. В моторном отсеке проверьте, что оболочка
троса акселератора правильно размещена в уплотняющем кольце перегородки,
затем разместите трос по всей длине в скобах крепления. |

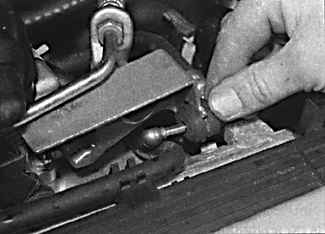

| 4. Соедините трос акселератора с кулачком дросселя
и закрепите скобой. Установите оболочку троса в кронштейн и отрегулируйте
положение троса акселератора. |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|

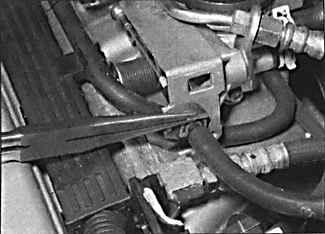

1. В моторном отсеке снимите
зажим крепления оболочки троса акселератора. |
| 2. Проверьте, чтобы кулачок дросселя
находился в своем исходном положении и, перемещая оболочку троса,
выберите провисание троса акселератора. |
| 3. В установленном положении троса
установите зажим крепления на внешние канавки оболочки троса перед
резиновым уплотняющим кольцом и шайбой. После установки зажима и троса
на свои места должно наблюдаться только незначительное провисание
троса акселератора. |
| 4. В то время как помощник плавно
нажимает на педаль акселератора, проверьте, что кулачок дросселя полностью
поворачивается и возвращается в исходное положение. |
|
|
