2.1.5.1. Замена фильтрующего элемента

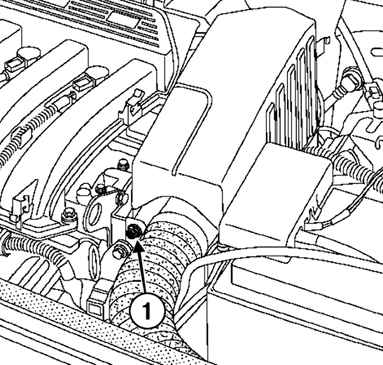

Рис. 2.7. Болт крепления глушителя: 1 – болт

Снимите болт крепления глушителя шума впуска (рис. 2.7).

Снимите глушитель шума впуска.

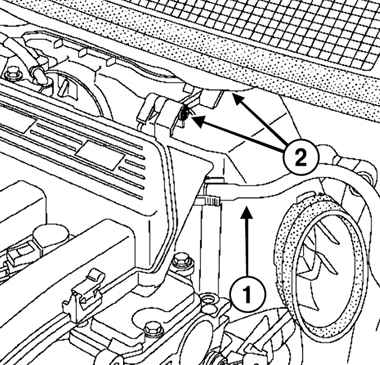

Рис. 2.8. Снятие вакуумного шланга и болтов крепления крышки воздушного фильтра: 1 – вакуумный шланг; 2 – болты крепления

Отсоедините вакуумный шланг усилителя тормозов от впускного распределительного коллектора (рис. 2.8).

ВНИМАНИЕ

Не повредите патрубок отбора разрежения на впускном коллекторе. Если патрубок обломан, замените коллектор.

Снимите два болта крепления крышки воздушного фильтра.

Снимите фильтрующий элемент.
